UL регистрация
ID допуска: FILE E 221474| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 60 В | 4 A |
cUL Listed
ID допуска: FILE E 221474| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 60 В | 4 A |
SAC-3P-M8MR/0,5-542/M8FS SH BK
-
Кабелькабель для датчиков и исполнительных устройств
1406054
Кабелькабель для датчиков и исполнительных устройств, 3-контактный, ПВХ, желтый, экранирован., Штекеры угловой M8, к Гнездо прямое M8, длина кабеля: 0,5 м
Подробная информация о продукте
| Тип изделия | Кабель для датчиков и исполнительных устройств |
| Применение | Стандартные кабели США: |
| Полюсов | 3 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | A |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Внешняя оболочка, материал | ПВХ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 48 В AC |
| 60 В DC | |
| Номинальный ток IN | 4 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Индикатор состояния | нет |
| Индикатор состояния имеется | нет |
| Соединение провода | |
| Момент затяжки | 0,2 Нм (Штекерные разъемы М8) |
| Подключение 1 | |
| Конструкция | Штекеры угловой M8 |
| Полюсов | 3 |
| Подключение 2 | |
| Конструкция | Гнездо прямое M8 |
| Полюсов | 3 |
| Длина кабеля | 0,5 м |
| ПВХ, цвет желтый, 105 °C [542] | |

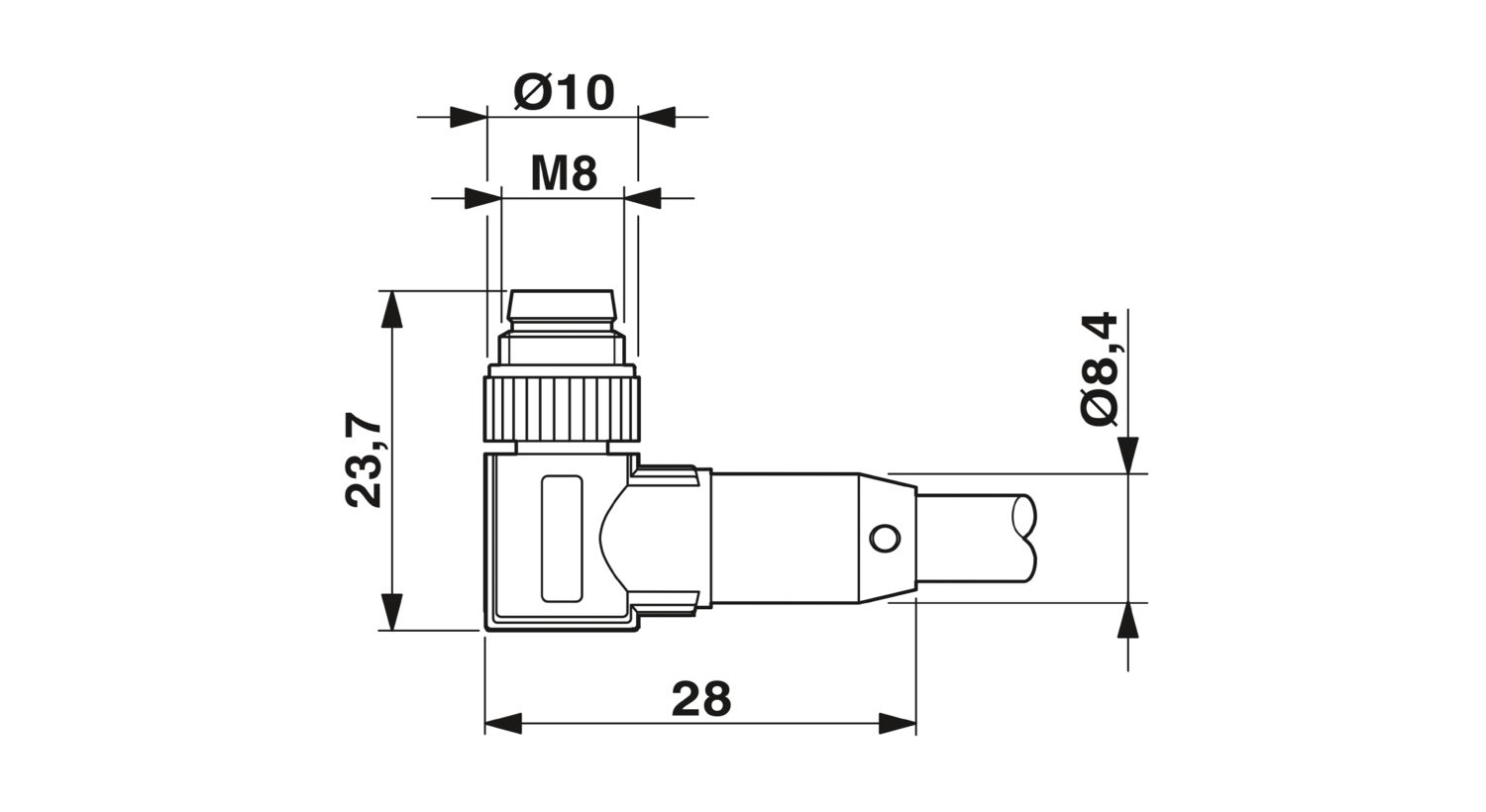

| Размерный чертеж |
|
| Вес проводника | 33 кг/км |
| UL AWM Style | 2517 (105 °C / 300 В) |
| Полюсов | 3 |
| Экранирован. | есть |
| Тип кабеля | ПВХ, цвет желтый, 105 °C [542] |
| Конструкция кабеля, сигнальная линия | 7x 0,20 мм |
| AWG, сигнальная линия | 24 |
| Диаметр проводника вкл. изоляцию | 1,12 мм ±0,03 мм |
| Наружный диаметр кабеля | 4,70 мм ±0,2 мм |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | желтый |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | ПВХ |
| Отдельная жила, цвет | коричневый, синий, черный |
| Общая скрутка | 3 жилы в скрутке |
| защитный экран оптоволоконного кабеля | 85 % |
| Сопротивление кабеля, макс. | макс. 79,7 Ом/км (20 °C) |
| Сопротивление изоляции | ≥ (550 M Ом/м при 500 В) |
| Номинальное напряжение, кабель | 300 В |
| Минимальный радиус изгиба, гибкая прокладка | 12 x D |
| Минимальный радиус изгиба, при подвижной прокладке | 57 мм |
| Негорючесть | FT4 |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 105 °C (кабель, жестко прокладываемый) |
| -5 °C ... 105 °C (кабель, для подвижного монтажа) | |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -25 °C ... 90 °C (вилка / розетка) |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | МЭК 61076-2-104 |
