RIF-2-RPT-LDP-24DC/4X21 - Module à relais

2903308

Module à relais prééquipé avec raccordement Push-in, comprenant : embase de relais, relais à contacts de puissance et étrier de fixation. Type de contact : 4 contacts inverseurs. Tension d'entrée : 24 V DC

Informations détaillées concernant le produit

Description du produit

Ce kit comprend

Type de produit	Module à relais
Gamme de produits	RIFLINE complete
Application	Universal
Mode de fonctionnement	100 % ED
Durée de vie mécanique	env. 2x 10⁷ cycles
Propriétés d'isolation
Isolant	Isolation de base
Catégorie de surtension	II
Degré de pollution	2
État de la gestion des données
Date de la dernière maintenance des données	22.08.2024

Puissance dissipée maximale en condition nominale	1,01 W
Tension d'essai (Bobine/contact)	2,5 kV_eff (50 Hz, 1 min., bobine/contact)
Tension d'essai (Contact/contact)	2 kV_eff (50 Hz, 1 min., contact/contact)
Tension d'isolement assignée	250 V AC
Tension de tenue aux chocs assignée	2,5 kV

Côté excitation
Tension nominale d'entrée U_N	24 V DC
Plage de tension d'entrée	19,2 V DC ... 30 V DC (20 °C)
Plage de tension d'entrée rapportée à U_N	voir diagramme
Sortie de couplage de l'entraînement	monostable
Entraînement (polarité)	polarisé
Courant d'entrée typique pour U_N	42 mA
Temps d'amorçage typique	13 ms
Temps de retombée typique	14 ms
Tension de la bobine	24 V DC

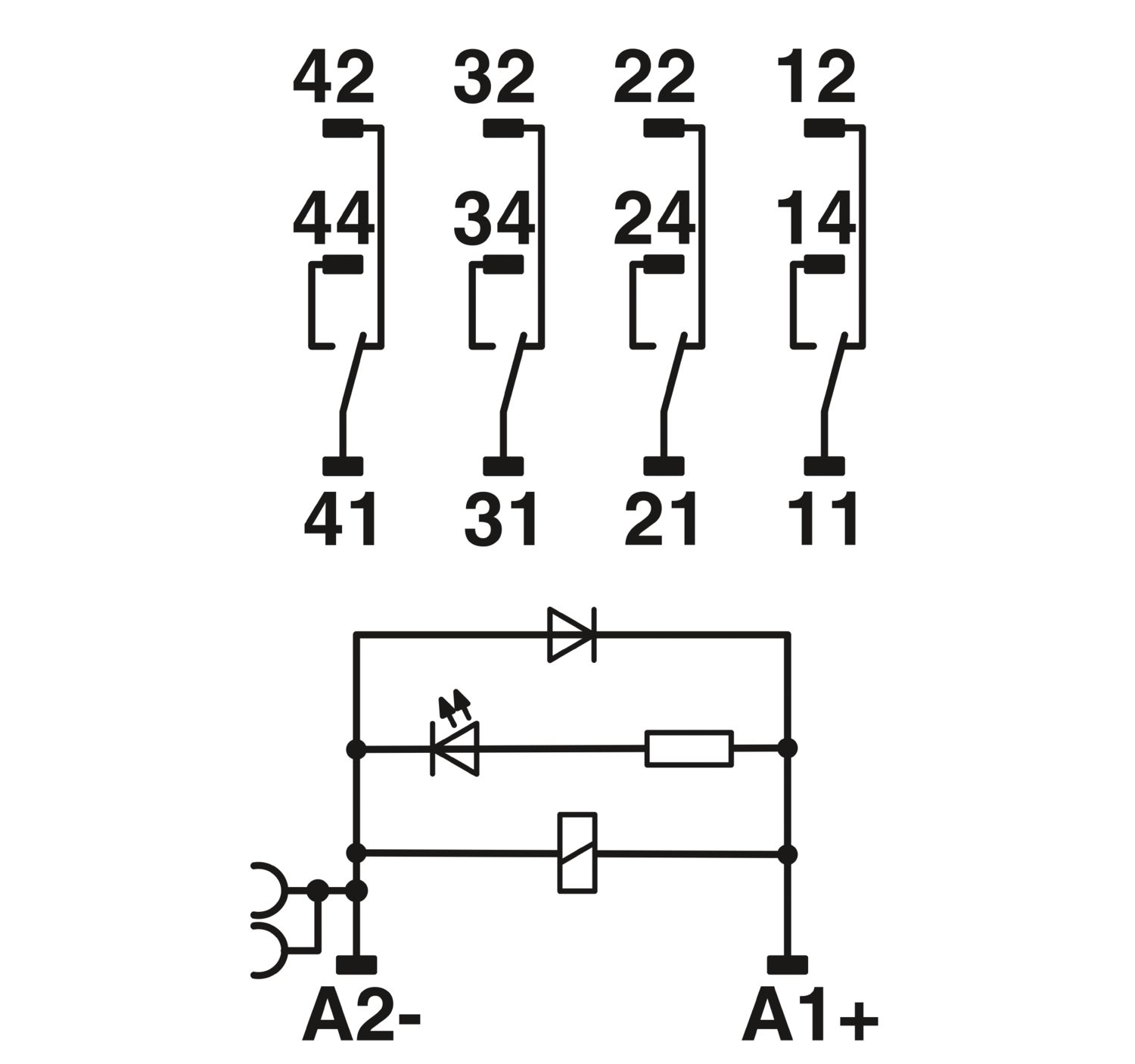

Circuit de protection	Diode de roue libre
Témoin de présence de la tension de service	LED jaune

Commutation
Type de contact	4 contacts inverseurs
Type du contact de commutation	Contact simple
Matériau des contacts	AgNi
Tension de commutation maximale	250 V AC/DC
Tension de commutation minimale	5 V (Pour 24 mA)
Intensité permanente limite	6 A (voir diagramme)
Courant d'appel maximum	16 A (20 ms, contact NO)
Courant de commutation minimal	5 mA (24 V)
Puissance de coupure (charge ohmique) max.	144 W (pour 24 V DC)
	124 W (à 48 V DC)
	108 W (à 60 V DC)
	52 W (à 110 V DC)
	48 W (à 220 V DC)
	1500 VA (pour 250 V AC)
Pouvoir de coupure	2 A (à 24 V, DC13)
	0,22 A (à 120 V, DC13)
	0,11 A (à 250 V, DC13)
	1,5 A (à 24 V, AC15)
	1,5 A (à 120 V, AC15)
	1 A (à 240 V, AC15)

Type de raccordement	Raccordement Push-in
Longueur à dénuder	8 mm
Section de conducteur rigide	0,14 mm² ... 1,5 mm²
Section de conducteur souple	0,14 mm² ... 1,5 mm²
	0,14 mm² ... 1,5 mm² (Embout avec cône isolant en plastique)
	0,14 mm² ... 1 mm² (Embout avec cône d'entrée isolant, 2 conducteurs sur bloc de jonction double)
Section conduct. AWG	26 ... 16 (rigide)
	26 ... 16 (souple)

Orifice
Diamètre	3,2 mm
Largeur	31 mm
Hauteur	96 mm
Profondeur	75 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V2 (Boîtiers)

Conditions ambiantes
Indice de protection (Socle pour relais)	IP20 (Socle pour relais)
Indice de protection (Relais)	RT I (Relais)
Température ambiante (fonctionnement)	-40 °C ... 60 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C

Test aux gaz nocifs
Repérage	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60

Normes/Prescriptions	CEI 60947-5-1

Type de montage	Montage sur rail DIN
Instructions de montage	Juxtaposables
Emplacement pour le montage	indifférent

Données commerciales

Référence	2903308
Conditionnement	10 Unité(s)
Commande minimum	10 Unité(s)
Clé de vente	CK05
Product key	CK652A
Page catalogue	Page 341 (C-5-2019)
GTIN	4046356732161
Poids par pièce (emballage compris)	106,63 g
Poids par pièce (hors emballage)	99,7 g
Numéro du tarif douanier	85364110
Pays d'origine	CN

Classifications

Homologations

Conformité environnementale

Produits compatibles

Accessoires

ECLASS-11.0	27371601
ECLASS-12.0	27371601
ECLASS-13.0	27371601

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
