Las entradas de carga para vehículos CHARX connect universal permiten la carga AC y DC de vehículos eléctricos de todo tipo. Además de las entradas de carga AC y CCS (Combined Charging System) del tipo 1 y del tipo 2 también se ofrecen variantes GB/T para China. Las entradas de carga para vehículos se emplean ya con éxito en vehículos eléctricos de fabricantes de renombre y en utilitarios de todo tipo. De esta forma, los vehículos eléctricos se pueden cargar de forma continua con 250 kW en modo Boost e incluso con 500 kW.
CHARX connect universal, AC/DC CCS Typ 2, Tapa de protección, Accesorios, Montaje insertado, carcasa: negro, para entrada de vehículo
CHARX connect universal, AC/DC CCS Typ 2, Entrada de carga para vehículos, hasta 500 A en Boost mode, 250 A permanente, 1000 V DC, 32 A , 480 V AC, Conductores individuales, longitud: 2 m, actuador de bloqueo: 24 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, para cargar con corriente alterna (AC) y con corriente continua (DC), IEC 62196-2, IEC 62196-3, Para los contactos DC y AC se incluye un capuchón en el volumen de suministro.
CHARX connect universal, AC/DC CCS Typ 2, Entrada de carga para vehículos, hasta 500 A en Boost mode, 200 A permanente, 1000 V DC, 32 A , 250 V AC, Conductores individuales, longitud: 2 m, actuador de bloqueo: 24 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, para cargar con corriente alterna (AC) y con corriente continua (DC), IEC 62196-2, IEC 62196-3, Para los contactos DC y AC se incluye un capuchón en el volumen de suministro.
CHARX connect universal, DC CCS Typ 2, Entrada de carga para vehículos, > 500 A en Boost mode, 325 A permanente, 1000 V DC, Conductores individuales, longitud: 2 m, actuador de bloqueo: 12 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, para cargar con corriente continua (DC), IEC 62196-1, IEC 62196-2, Para los contactos DC se incluye un capuchón en el volumen de suministro.
CHARX connect universal, DC CCS Typ 2, Entrada de carga para vehículos, > 500 A en Boost mode, 325 A permanente, 1000 V DC, Conductores individuales, longitud: 2 m, actuador de bloqueo: 24 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, para cargar con corriente continua (DC), IEC 62196-1, IEC 62196-2, Para los contactos DC se incluye un capuchón en el volumen de suministro.
CHARX connect universal, AC/DC CCS Typ 2, Entrada de carga para vehículos, > 500 A en Boost mode, 325 A permanente, 1000 V DC, 32 A , 480 V AC, Listo para el montaje, con extremo de cable preconfeccionado, Conductores individuales, longitud: 2 m, actuador de bloqueo: 12 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, Con conector HVA 630 (AC) y terminal de cable M8 con brida de conexión estrecha (DC) para el montaje posterior de prensaestopas, Con lámina de cobre conductora de la electricidad como toma de pantalla para mejorar la superficie de contacto y reducir el destrenzado de la pantalla, Con tubo corrugado fijado con cinta adhesiva (por un lado) para aumentar la resistencia a la abrasión, para cargar con corriente alterna (AC) y con corriente continua (DC), IEC 62196-2, IEC 62196-3, Para los contactos DC y AC de la entrada de carga para vehículos hay incluido un capuchón en el volumen de suministro.
CHARX connect universal, AC/DC CCS Typ 2, Entrada de carga para vehículos, hasta 500 A en Boost mode, 250 A permanente, 1000 V DC, 32 A , 480 V AC, Listo para el montaje, con extremo de cable preconfeccionado, Conductores individuales, longitud: 2 m, actuador de bloqueo: 12 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, Con conector HVA 630 (AC) y terminal de cable M8 con brida de conexión estrecha (DC) para el montaje posterior de prensaestopas, Con lámina de cobre conductora de la electricidad como toma de pantalla para mejorar la superficie de contacto y reducir el destrenzado de la pantalla, Con tubo corrugado fijado con cinta adhesiva (por un lado) para aumentar la resistencia a la abrasión, para cargar con corriente alterna (AC) y con corriente continua (DC), IEC 62196-2, IEC 62196-3, Para los contactos DC y AC de la entrada de carga para vehículos hay incluido un capuchón en el volumen de suministro.
CHARX connect universal, AC/DC CCS Typ 1, Entrada de carga para vehículos, > 500 A en Boost mode, 325 A permanente, 1000 V DC, 48 A , 250 V AC, Conductores individuales, longitud: 2 m, actuador de bloqueo: 12 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, para cargar con corriente alterna (AC) y con corriente continua (DC), IEC 62196-1, IEC 62196-2, Para los contactos DC y AC se incluye un capuchón en el volumen de suministro.
CHARX connect universal, DC CCS Typ 1, Entrada de carga para vehículos, > 500 A en Boost mode, 325 A permanente, 1000 V DC, Conductores individuales, longitud: 2 m, actuador de bloqueo: 12 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, para cargar con corriente continua (DC), IEC 62196-1, IEC 62196-2, Para los contactos DC y AC se incluye un capuchón en el volumen de suministro.
CHARX connect universal, AC/DC CCS Typ 2, Entrada de carga para vehículos, hasta 500 A en Boost mode, 250 A permanente, 1000 V DC, 32 A , 480 V AC, Listo para el montaje, con extremo de cable preconfeccionado, Conductores individuales, longitud: 2 m, actuador de bloqueo: 12 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, Con conector HVA 630 (AC) y terminal de cable M8 con brida de conexión estrecha (DC) para el montaje posterior de prensaestopas, Con lámina de cobre conductora de la electricidad como toma de pantalla para mejorar la superficie de contacto y reducir el destrenzado de la pantalla, Con tubo corrugado fijado con cinta adhesiva (por un lado) para aumentar la resistencia a la abrasión, para cargar con corriente alterna (AC) y con corriente continua (DC), IEC 62196-2, IEC 62196-3, Para los contactos DC y AC de la entrada de carga para vehículos hay incluido un capuchón en el volumen de suministro.
La nueva clase de potencia de las entradas de carga CCS para vehículos CHARX connect universal permite ahora la carga HPC permanente y no refrigerada con 375 kW gracias a una sección de cable de 120 mm². Incluso en modo Boost se pueden alcanzar potencias de carga considerablemente superiores durante breves periodos de tiempo.
CHARX connect universal ofrece una amplia cartera de productos de tomas de carga AC de tipo 1 y 2, entradas de carga CCS y entradas de carga para vehículos AC y DC para el mercado asiático según la norma GB/T.
Nuestras entradas de carga CCS están disponibles con secciones de cable de 35 mm² (120 A), 70 mm² (200 A), 95 mm² (250 A) y 120 mm² (375 A). Esto permite alcanzar potencias de carga de hasta 700 kW (700 A / 1000 V) en modo Boost.
Se ofrecen diferentes longitudes de cable DC. Póngase en contacto con nosotros si la longitud de cable que desea no está disponible en la lista de productos. Actualmente, estamos desarrollando entradas de carga para vehículos MCS y tomas de carga NACS.

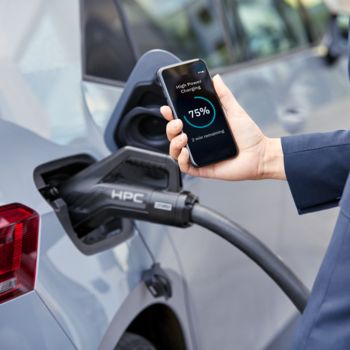

Las entradas de carga CCS con secciones de cable DC hasta 120 mm² permiten la carga HPC segura con 375 kW (375 A/1000 V) y en el modo boost con más de 500 kW (500 A/1000 V). Dependiendo de factores externos, como la temperatura ambiente, los vehículos eléctricos pueden cargarse en pocos minutos.

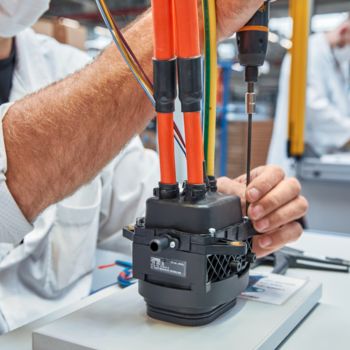

La tecnología de conexión optimizada minimiza el calentamiento del sistema de conexión. La tecnología de sensores de temperatura de alta precisión integrada garantiza la máxima seguridad, ya que el vehículo puede regular dinámicamente la corriente de carga solicitada en función de la evaluación de la temperatura. Los sensores Pt 1000 están situados en ambos contactos de potencia DC. La gama AC incluye un sistema de sensores PTC.
Gracias a su sistema de sellado optimizado, nuestras entradas de carga para vehículos han sido probadas con éxito según la norma ISO 20653.
Toda la toma de carga cuenta con los índices de protección IP6K7 e IP6K5. Por tanto, está protegida por todos los lados contra la entrada de polvo y agua (hasta una profundidad de un metro), salpicaduras de agua y contacto. Esto se aplica tanto a la parte interior del vehículo como a la zona enchufable exterior, incluso cuando la tapa de carga está abierta. La zona enchufable de la toma de carga también tiene un índice de protección IP6K6K e IP6K9K, por lo que está protegida contra la limpieza a alta presión o con chorro de vapor.
Todas las entradas de carga para vehículos tienen un diseño extremadamente compacto. Además, las dimensiones exteriores y las geometrías de atornillado relevantes de las entradas de carga CCS y tomas de carga AC son idénticas entre sí.
De este modo, los fabricantes y responsables de reequipamiento pueden planificar siempre el mismo espacio constructivo para cada vehículo eléctrico e independientemente del mercado de destino, desde autobuses hasta motos.
Nuestras entradas de carga para vehículos CHARX connect universal cumplen las normas pertinentes:
Phoenix Contact E-Mobility posee el certificado IATF 16949.
Vea el producto en más detalle. Con el zoom y el giro se puede ver la entrada de carga CCS para vehículos de tipo 2 desde todos los ángulos.
¿Desea añadir elementos de mando adicionales, pantallas LED, conceptos de refrigeración, integración de la entrada de carga para vehículos en el espacio de instalación del vehículo o bien otros elementos personalizados?
Estaremos encantados de desarrollar una interfaz de carga personalizada para su vehículo de serie, de acuerdo con los requisitos IATF 16949 de la industria automovilística.
¡Póngase en contacto con nosotros!
