PT 1,5/S-QUATTRO/2P - Borne de paso

3212390

Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 4, tipo de conexión: Conexión push-in / conexión enchufable, Sección de dimensionamiento: 1,5 mm², 1er piso, sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris

Detalles de producto

Generalidades	La corriente de carga máxima no debe ser sobrepasada por la corriente suma de todos los conductores conectados. La corriente y la tensión se determinan mediante el conector empleado.

Tipo de producto	Bornes enchufables
Familia de productos	PT
Campo de empleo	Industria ferroviaria
	Construcción de maquinaria
	Construcción de instalaciones
Número de conexiones	4
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	6 kV
Potencia disipada máxima con condición nominal	0,56 W

Número de conexiones por piso	4
Sección nominal	1,5 mm²
1er piso
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A1 / B1
Conexión según norma	IEC 61984
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor AWG	26 ... 16 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de cable flexible [AWG]	26 ... 16 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 1 mm² se recomienda el uso de la puntera AI-S 1-8 TQ código de artículo 1200293
Corriente nominal	17,5 A (observar derating)
Corriente de carga máxima	17,5 A (con una sección de conductor de 1,5 mm²)
Tensión nominal	500 V
Sección nominal	1,5 mm²
1er piso Sección de conexión directamente enchufable
Sección de conductor rígido	0,25 mm² ... 1,5 mm²
Sección de cable flexible (puntera sin manguito de plástico)	0,34 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,34 mm² ... 1 mm²

Anchura	3,5 mm
Ancho de tapa	2,2 mm
Altura	78,5 mm
Profundidad en NS 35/7,5	32 mm
Profundidad en NS 35/15	39,5 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Corriente admisible de corta duración 1,5 mm²	0,18 kA
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí

Fijación en el soporte
Carril/superficie de fijación	NS 35
Valor nominal Fuerza de ensayo	1 N
Resultado	Prueba aprobada

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Espectro	Ensayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia	f₁ = 5 Hz hasta f₂ = 150 Hz
Nivel ASD	1,857 (m/s²)²/Hz
Aceleración	0,8g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	5g
Duración del choque	30 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales

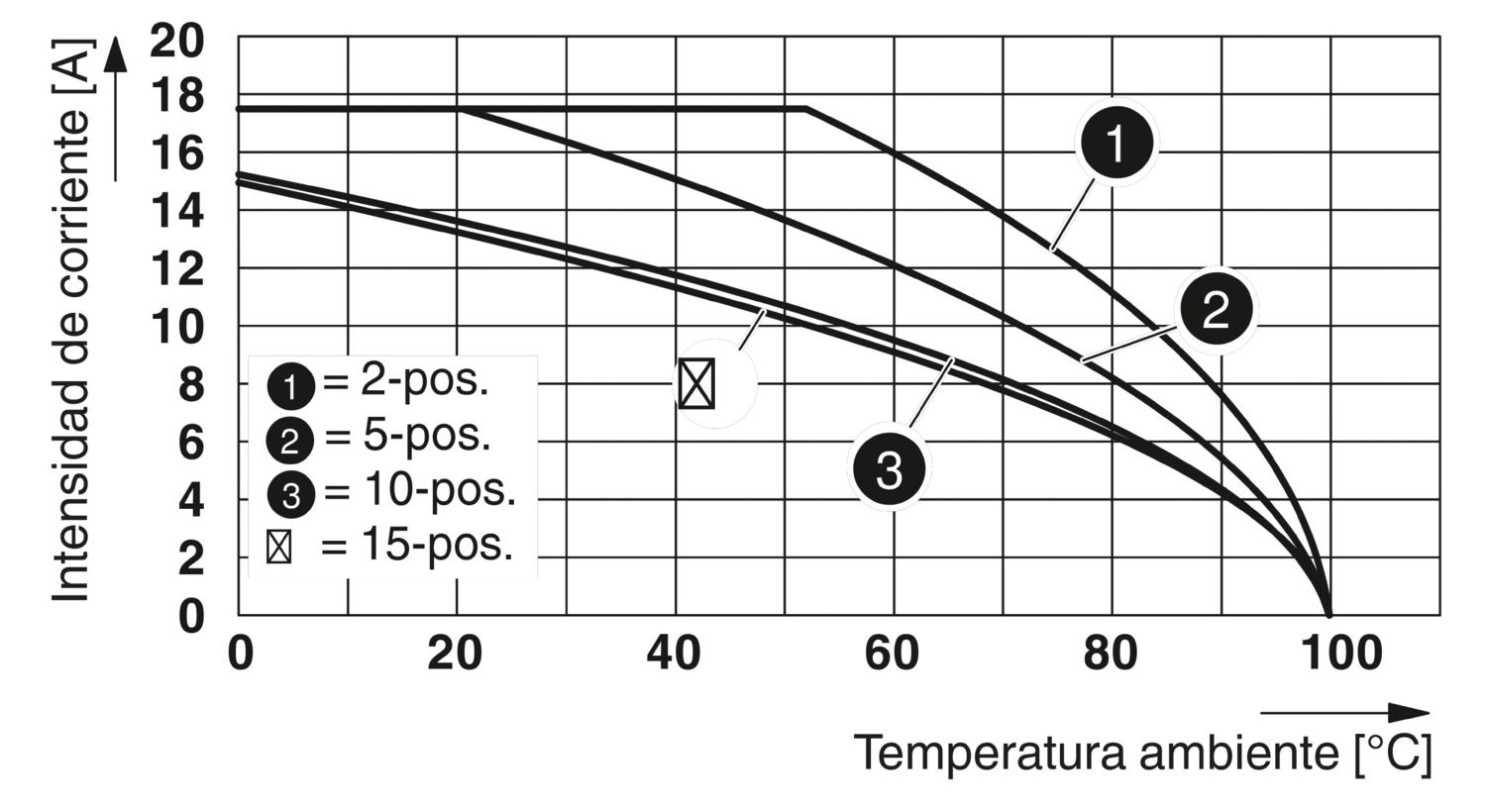

Temperatura ambiente (servicio)	-60 °C ... 100 °C (rango de temperatura de funcionamiento máximo, incluido autocalentamiento, véase la curva de derating)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 61984

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	3212390
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de venta	*****
Clave de producto	BE2241
Página del catálogo	Página 277 (C-1-2019)
GTIN	4046356565332
Peso por unidad (incluido el embalaje)	5,613 g
Peso por unidad (sin incluir el embalaje)	5,035 g
Número de tarifa arancelaria	85369010
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	15 A	26 - 14
Usegroup C
	300 V	15 A	26 - 14
Usegroup D
	600 V	5 A	26 - 14

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	500 V			0,14 - 1,5

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	15 A	26 - 14
Usegroup C
	300 V	15 A	26 - 14
Usegroup D
	600 V	5 A	26 - 14

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	500 V

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Además de la posibilidad de prueba en el foso funcional doble, todos los bornes disponen de una toma de pruebas adicional

Los bornes de conexión push-in se distinguen, además de por las características del sistema completo CLIPLINE, por un cableado sencillo y sin herramientas de los conductores con casquillos finales de conductor o conductos rígidos

La construcción compacta y la conexión frontal permiten el cableado en los espacios más estrechos

Comprobado para aplicaciones ferroviarias

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
