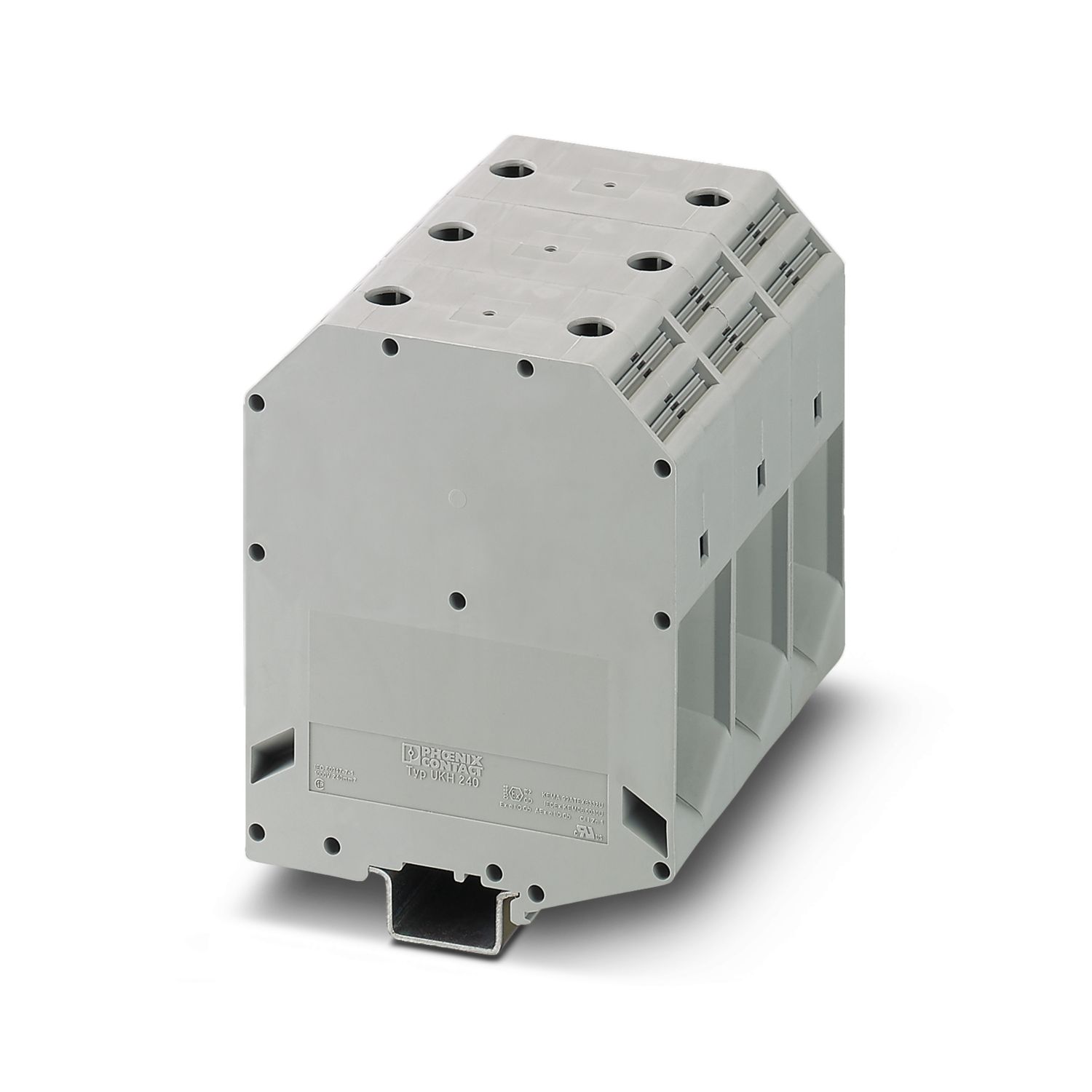

UKH 240-3L
-
Borne de corriente
3076358
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 415 A, número de conexiones: 6, número de polos: 3, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 240 mm2, sección: 70 mm2 - 240 mm2, clase de montaje: NS 35/15, NS 32, color: gris
Detalles de producto
| Tipo de producto | Borne de potencia |
| Número de polos | 3 |
| Número de conexiones | 6 |
| Número de filas | 1 |
| Potenciales | 3 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Número de conexiones por piso | 6 |
| Sección nominal | 240 mm² |
| Piso 1 arriba 1 abajo 1 | |
| Rosca de tornillo | M10 |
| Observación | Tornillos con hexágono interior |
| Par de apriete | 25 ... 30 Nm |
| Longitud de pelado | 40 mm |
| Calibre macho | B15 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 70 mm² ... 240 mm² |
| Sección de conductor AWG | 2/0 ... 500 kcmil (Convertido según IEC) |
| Sección de conductor flexible | 70 mm² ... 240 mm² |
| Sección de cable flexible [AWG] | 2/0 ... 500 kcmil (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 70 mm² ... 185 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 70 mm² ... 185 mm² |
| Sección con peine puenteador rígido | 240 mm² |
| Sección con peine puenteador flexible | 185 mm² |
| 2 conductores con la misma sección, rígidos | 35 mm² ... 95 mm² |
| 2 conductores con la misma sección, flexibles | 50 mm² ... 95 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 35 mm² ... 50 mm² |
| Corriente nominal | 415 A |
| Corriente de carga máxima | 415 A (con una sección de conductor de 240 mm²) |
| Tensión nominal | 1000 V |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección nominal | 240 mm² |
| Esquema de dimensiones |
|
| Anchura | 108 mm |
| Altura | 123,6 mm |
| Color | gris |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Prueba con tensión de impulso | |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 240 mm² | 28,8 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2,2 kV |
| Resultado | Prueba aprobada |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 32/NS 35 |
| Resultado | Prueba aprobada |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | NS 35/15 |
| NS 32 |
