可集成到现有工业网络中的智能QUINT UPS不间断电源：即使在市电发生故障时也能为系统不间断供电。其电池管理系统采用IQ技术并配备强大的电池充电器，确保系统高可用性。
QUINT4-UPS/24DC/24DC/40
-
不间断电源
2907077
QUINT UPS， IQ Technology， DIN导轨安装， 螺钉连接， 输入: 24 V DC， 输出: 24 V DC / 40 A， 充电电流: 5 A
此產品需要其他產品才能運作。
必要的附件
產品細節

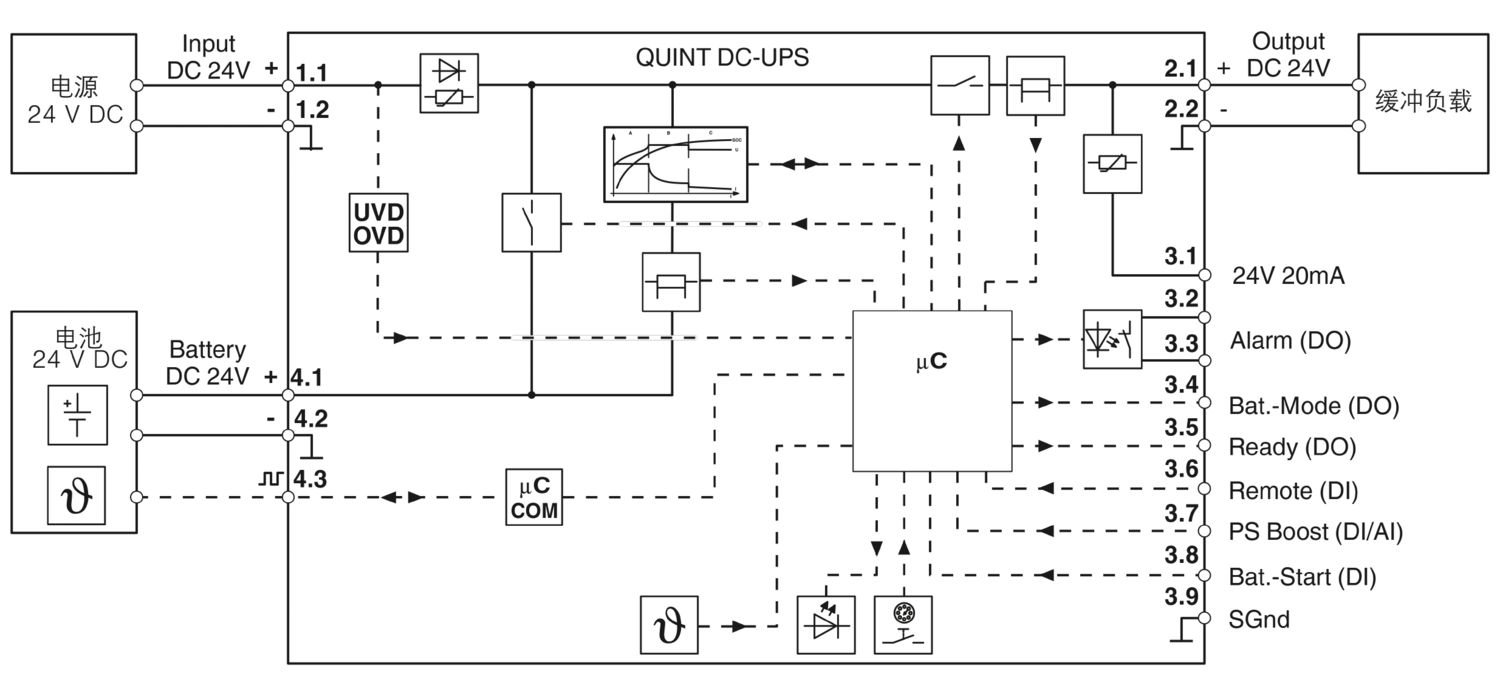

| 输入电压 | 24 V DC |
| 输入电压范围 | 18 V DC ... 30 V DC |
| 最大介电强度 | 35 V DC (已进行防反极性保护) |
| 保险丝内部输入 | 无 |
| 国家电网典型电压 | 24 V DC |
| 电源电压的电压类型 | DC |
| 冲击电流 | ≤ 9 A (≤ 4 ms) |
| 防止极性逆转 | 是 |
| 固定备份阈值 | 22 V DC |
| 30 V DC | |
| 动态触发阈值 | > 1 V / 100 ms |
| 吸合时间 | 最大 3 s |
| 电池运行中的接通时间（电池启动） | 8 s |
| 电压压降，输入／输出 | 0.5 V DC |
| 电流消耗IN（UN，IOUT = IN，Icharge = 0） | 40.1 A |
| 电流消耗Imax（UN，IOUT = IStat.Boost，ICharge = max） | 51.2 A |
| 电流消耗INo-Load（UN，IOUT = 0，Icharge = 0） | 50 mA |
| 电流消耗Icharge（UN，IOUT = 0，Icharge = max） | 6.1 A |
| 功耗PN（UN，IOUT = IN，Icharge = 0） | 965 W |
| 功耗Pmax（UN，IOUT = IStat.Boost，Icharge = max） | 1120 W |
| 功耗PNo-Load（UN，IOUT = 0，Icharge = 0） | 1.3 W |
| 功耗Pcharge（UN，IOUT = 0，Icharge = max） | 147 W |
| 效率 | 典型值 98 % |
| 输出数目 | 1 |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 切换时间 | 0 ms |
| 功耗 | 2.8 W (干线操作) |
| 13 W (干线操作) | |
| 3.51 W (电池操作) | |
| 16.4 W (电池操作) | |
| USB并联连接 | 是，带退耦模块（增加缓冲时间和冗余） |
| UPS串联连接 | 否 |
| 并联电源存储设备 | 是，5（注意线路保护） |
| 串联电源存储设备 | 否 |
| 市电供电 | |
| 输出电压 | 24 V DC (UOUT = UIN - 0.5 V DC) |
| 输出电压范围 | 18 V DC ... 30 V DC |
| 18 V DC ... 32 V DC | |
| 输出电流IN | 40 A |
| Static Boost (IStat.Boost) | 45 A |
| Dynamic Boost (IDyn.Boost) | 60 A (5 s) |
| 选择性熔断 (ISFB) | 215 A (15 ms) |
| 输出功率POUT（UN，IOUT = IN） | 960 W |
| 输出功率POUT（UN，IOUT = Istat.Boost） | 1080 W |
| 电池运行 | |
| 输出电压 | 24 V DC (UOUT = UBAT - 0.5 V DC) |
| 输出电压范围 | 19 V DC ... 32 V DC |
| 输出电流IN | 40 A |
| Static Boost (IStat.Boost) | 45 A |
| 选择性熔断 (ISFB) | 215 A (15 ms) |
| 输出功率POUT（UN，IOUT = IN） | 960 W |
| 输出功率POUT（UN，IOUT = Istat.Boost） | 1080 W |
| 额定电压UN | 24 V DC |
| 充电结束电压（已对温度进行补偿） | 25 V DC ... 32 V DC |
| 充电结束电压（可组态） | 27.6 V DC |
| 充电电流（可组态） | 最大 5 A |
| 标称容量（无额外的充电器） | 7 Ah ... 135 Ah |
| 最大容量 | 135 Ah |
| 充电时间 | 500 min (38 Ah) |
| 缓冲时间 | 33 min (38 Ah) |
| 深度放电保护（可组态） | 19.2 V DC |
| 电池技术 | VRLA ，VRLA-WTR ，LI-ION |
| 充电特征曲线 | IU0U |
| IQ-Technology | 是 |
| 温度传感器 | 是 |
| 温度补偿（可组态） | 42 mV/K |
| 输入 | |
| 位置 | 1.x |
| 导线连接 | |
| 连接方式 | 螺钉连接 |
| 刚性 | 0.5 mm² ... 16 mm² |
| 柔性 | 0.5 mm² ... 16 mm² |
| 柔性带没有塑料套管的冷压头 | 0.5 mm² ... 16 mm² |
| 柔性带配有塑料套管的冷压头 | 0.5 mm² ... 16 mm² |
| 刚性 (AWG) | 8 ... 6 (Cu) |
| 剥线长度 | 10 mm (刚性/柔性) |
| 紧固扭矩 | 1.2 Nm ... 1.5 Nm |
| 螺钉头驱动方式 | 开槽 L |
| 输出 | |
| 位置 | 2.x |
| 导线连接 | |
| 连接方式 | 螺钉连接 |
| 刚性 | 0.5 mm² ... 16 mm² |
| 柔性 | 0.5 mm² ... 16 mm² |
| 柔性带没有塑料套管的冷压头 | 0.5 mm² ... 16 mm² |
| 柔性带配有塑料套管的冷压头 | 0.5 mm² ... 16 mm² |
| 刚性 (AWG) | 8 ... 6 (Cu) |
| 剥线长度 | 10 mm (刚性/柔性) |
| 8 mm (冷压头) | |
| 紧固扭矩 | 1.2 Nm ... 1.5 Nm |
| 螺钉头驱动方式 | 开槽 L |
| 信号 | |
| 位置 | 3.x |
| 导线连接 | |
| 连接方式 | 直插式连接 |
| 刚性 | 0.2 mm² ... 1 mm² |
| 柔性 | 0.2 mm² ... 1 mm² |
| 柔性带没有塑料套管的冷压头 | 0.2 mm² ... 0.75 mm² |
| 0.5 mm² (推荐) | |
| 柔性带配有塑料套管的冷压头 | 0.2 mm² ... 0.75 mm² |
| 刚性 (AWG) | 24 ... 16 (Cu) |
| 剥线长度 | 8 mm (刚性/柔性) |
| 电池 | |
| 位置 | 4.x |
| 连接技术 | |
| 位置标识 | 4.1 (+)， 4.2 (-)， 4.3 () |
| 导线连接 | |
| 连接方式 | 螺钉连接 |
| 刚性 | 0.5 mm² ... 16 mm² |
| 柔性 | 0.5 mm² ... 16 mm² |
| 柔性带没有塑料套管的冷压头 | 0.5 mm² ... 16 mm² |
| 柔性带配有塑料套管的冷压头 | 0.5 mm² ... 16 mm² |
| 刚性 (AWG) | 20 ... 6 (Cu) |
| 剥线长度 | 10 mm (刚性/柔性) |
| 紧固扭矩 | 1.2 Nm ... 1.5 Nm |
| 螺钉头驱动方式 | 开槽 L |
| LED信号 | |
| 信号类型 | DC OK（绿色） |
| 报警（红色） | |
| 电池模式（黄色） | |
| SOC（红色，绿色） | |
| 数据（红色，绿色） | |
| 信号状态 Alarm | |
| 接线标识 | 3.2, 3.3 |
| 通道 | DO（数字输出） |
| 开关触点（浮地） | OptoMOS |
| 状态（可组态） | 组报警 |
| 状态条件（可组态） | 报警阈值 |
| 开关电压 | 最大 30 V AC/DC |
| 状态 - 信号分配 | NC (Normally Closed) |
| 电流承载能力 | 最大 100 mA |
| LED状态指示灯 | 红色（报警） |
| 信号状态 Bat.-Mode | |
| 接线标识 | 3.4 (+) |
| 通道 | DO（数字输出） |
| 半导体输出 | MOSFET |
| 状态（可组态） | Bat.-Mode |
| 状态条件（可组态） | UIN < 18 V DC, UIN > 30 V DC, Bat.-Start |
| 输出电压 | 19 V DC ... 28 V DC (带缓冲) |
| 输出可负载 | 最大 20 mA |
| 状态 - 信号分配 | active - high |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| LED状态指示灯 | 黄色（电池模式） |
| 信号状态 Ready | |
| 接线标识 | 3.5 (+) |
| 通道 | DO（数字输出） |
| 半导体输出 | MOSFET |
| 状态（可组态） | Ready |
| 状态条件（可组态） | SOC = 100 % |
| 状态 - 信号分配 | active - high |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| LED状态指示灯 | 绿色（SOC充电状态） |
| 信号状态 Remote | |
| 接线标识 | 3.6 (+) |
| 通道 | DI（数字输入） |
| 状态（可组态） | 分断 |
| 状态条件 | 低层 |
| 信号 - 状态分配 | low - active |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| LED状态指示灯 | 绿灯，闪烁（DC OK） |
| 信号状态 PS Boost | |
| 接线标识 | 3.7 (+) |
| 通道（可组态） | DI（数字输入）默认，AI（模拟输入） |
| 状态（可组态） | 充电电流降低 |
| 状态条件 | 低层 |
| 信号 - 状态分配 | low - active |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| 单元信号 | I (mA) |
| 信号状态 Bat.-Start | |
| 接线标识 | 3.8 (+) |
| 通道 | DI（数字输入） |
| 状态条件 | 低层 (30 ms) |
| 信号 - 状态分配 | low - active |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| LED状态指示灯 | 黄色（电池模式） |
| 信号输出 24V DC 20 mA, SGnd | |
| 接线标识 | 3.1 (+), 3.9 (SGnd) |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| 产品类型 | DC UPS |
| 产品系列 | QUINT UPS |
| MTBF (IEC 61709, SN 29500) | > 1980000 h (25 °C) |
| > 1205000 h (40 °C) | |
| > 604200 h (60 °C) | |
| 环保指令 | RoHS指令2011/65/EU |
| WEEE | |
| Reach | |
| 绝缘特性 | |
| 保护等级 | III (不带PE) |
| 污染等级 | 2 |
| 预期寿命（电解电容器） | |
| 时间 | 126720 h |
| 产品尺寸 | |
| 宽度 | 47 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 深度 (设备深度（DIN导轨安装）) | 125 mm (设备深度（DIN导轨安装式）) |
| 备选安装产品尺寸 | |
| 宽度 | 123 mm |
| 高度 | 130 mm |
| 深度 | 49 mm |
| 安装尺寸 | |
| 左侧/右侧安装距离（有效） | 5 mm / 5 mm (POut ≥50% ) |
| 右侧/左侧安装距离（无效） | 0 mm / 0 mm (POut ≥50% ) |
| 右侧/左侧安装距离（有效，无效） | 0 mm / 0 mm (POut ≤50% ) |
| 顶部/底部安装距离（有效） | 50 mm / 50 mm (POut ≥50% ) |
| 顶部/底部安装距离（无效） | 40 mm / 20 mm (POut ≥50% ) |
| 顶部/底部安装距离（有效，无效） | 40 mm / 20 mm (POut ≤50% ) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 可安装在符合EN 60715的垂直导轨NS 35/7.5或NS 35/15上 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 盖罩型号 | 不锈钢X6Cr17 |
| 侧边组件类型 | 铝AlMg3 |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 环境温度（调试类型测试） | -40 °C |
| 最大高度 | ≤ 4000 m |
| 气候等级 | 3K3 (EN 60721) |
| 允许的最大相对湿度（运行） | ≤ 95 % (25 °C 时，无冷凝) |
| 冲击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | 2.3g |
| 过电压类别 | |
| EN 61010-1 | II (≤ 4000 m) |
| EN 61010-2-201 | II (≤ 4000 m) |
| 超低防护电压 | |
| 标准标识 | 超低防护电压 |
| 标准/规格 | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| UL认证 | |
| 标识 | UL/C-UL Listed UL 61010-1 |
| UL认证 | |
| 标识 | UL/C-UL Listed UL 61010-2-201 |
| UL认证 | |
| 标识 | UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| CSA | |
| 标识 | CAN/CSA-C22.2 No. 61010-1-12 |
| CSA | |
| 标识 | CAN/CSA-IEC 61010-2-201 |
| CSA | |
| 标识 | CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| CB体系 | |
| 标识 | IEC 61010-1 |
| IEC 61010-2-201 | |
| DNV | |
| 标识 | Class Guideline DNVGL-CG-0339 |
| 注意 | Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 |
| EN 61000-6-4 | |
| 抗噪的电磁兼容要求 | EN 61000-6-1 |
| EN 61000-6-2 | |
| 抗干扰 | 抗干扰性符合EN 61000-6-1（住宅）、EN 61000-6-2（工业）、EN 61000-6-5（开关设备）、IEC/EN 61850-3（电源） |
| 噪音排放 | |
| 标准/规范 | 附加基本标准EN 61000-6-5（开关设备抗干扰性）、IEC/EN 61850-3（电源） |
| 静电放电 | |
| 标准/规程 | EN 61000-4-2 |
| 静电放电 | |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 B |
| 高频电磁场 | |
| 标准/规程 | EN 61000-4-3 |
| 高频电磁场 | |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 频率范围 | 1 GHz ... 6 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 频率范围 | 1 GHz ... 6 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 备注 | 标准 A |
| 快速瞬态（脉冲） | |
| 标准/规程 | EN 61000-4-4 |
| 快速瞬态（脉冲） | |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 4 kV (强度测试4 - 非对称) |
| 信号 | 4 kV (强度测试4 - 非对称) |
| 备注 | 标准 B |
| 电涌电压负载（电涌） | |
| 标准/规程 | EN 61000-4-5 |
| 电涌电压负载（电涌） | |
| 输入 | 1 kV (强度测试3 - 对称) |
| 2 kV (强度测试3 - 非对称) | |
| 输出 | 1 kV (强度测试3 - 对称) |
| 2 kV (强度测试3 - 非对称) | |
| 信号 | 1 kV (强度测试2 - 非对称) |
| 备注 | 标准 B |
| 传导干扰 | |
| 标准/规程 | EN 61000-4-6 |
| 传导干扰 | |
| 输入/输出/信号 | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 工频磁场 | |
| 标准/规程 | EN 61000-4-8 |
| 频率 | 16.67 Hz |
| 50 Hz | |
| 60 Hz | |
| 测试场强 | 100 A/m |
| 附加信息 | 60 秒 |
| 备注 | 标准 A |
| 频率 | 50 Hz |
| 60 Hz | |
| 频率范围 | 50 Hz ... 60 Hz |
| 测试场强 | 1 kA/m |
| 附加信息 | 3 s |
| 频率 | 0 Hz |
| 测试场强 | 300 A/m |
| 附加信息 | DC，60 s |
| 标准 | |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 訂購號 | 2907077 |
| 件數/包裝 | 1 件數 |
| 最低訂購量 | 1 件數 |
| 產品密鑰 | CMUI43 |
| GTIN | 4055626170053 |
| 每件的重量（含包裝） | 709 g |
| 每件的重量（不含包裝） | 549 g |
| 關稅稅率代號 | 85371091 |
| 產地 | CN |
ECLASS
| ECLASS-13.0 | 27040705 |
| ECLASS-15.0 | 27040705 |
ETIM
| ETIM 9.0 | EC000382 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
UL认证
核准 ID: E123528cUL Listed
核准 ID: E123528EAC
核准 ID: RU-DE.B.00184/20ABS
核准 ID: 23-2416092-PDADNV
核准 ID: TAA00002K4RINA
核准 ID: ELE382621XGLR
核准 ID: LR21417906TANK
核准 ID: TA22372MBV
核准 ID: 69394/A0 BVKC
核准 ID: R-R-PCK-2907077cUL Listed
核准 ID: E199827UL认证
核准 ID: E199827| EU RoHS | |
| 符合《歐盟 RoHS 物質指令要求》 | 是 |
| 目前已知的豁免 | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
|
| EU REACH SVHC | |
| 《REACH 候選物質附註》（CAS編號） | Diboron trioxide （CAS編號: 1303-86-2） |
| Lead （CAS編號: 7439-92-1） | |
| SCIP | 839f657e-9ce2-4700-be6f-2da74178cb63 |
| EF3.0 气候变化 | |
| CO2e 千克 | 19.75千克二氧化碳当量 |
相容的產品
-
UPS-BAT/PB/24DC/7AH - 电池模块 1274118
-
UPS-BAT/PB/24DC/12AH - 电池模块 1274119
-
UPS-BAT/PB/24DC/20AH - 电池模块 1348516
-
UPS-BAT/PB/24DC/40AH - 电池模块 1354641
-
UPS-BAT/LI/24DC/128WH - 电池模块 1396415
-
UPS-BAT/VRLA-WTR/24DC/13AH - 电池模块 2320416
-
UPS-BAT/VRLA-WTR/24DC/26AH - 电池模块 2320429
-
UPS-BAT/LI/24DC/189WH - 电池模块 1460922
-
UPS-BAT/LI/24DC/284WH - 电池模块 1460923
您的優勢
使用PROFINET、EtherNet/IP、EtherCAT®和USB接口轻松集成到网络中
配备智能电池管理系统（BMS），可评估健康状态（SOH）和充电状态（SOC）
自动识别电池容量和技术（VRLA-WTR、LI-ION）
除可以手动连接和断连系统外，还可监测输出电流和电压
SFB Technology技术选择性触发微型断路器。确保并联负载持续运行。
