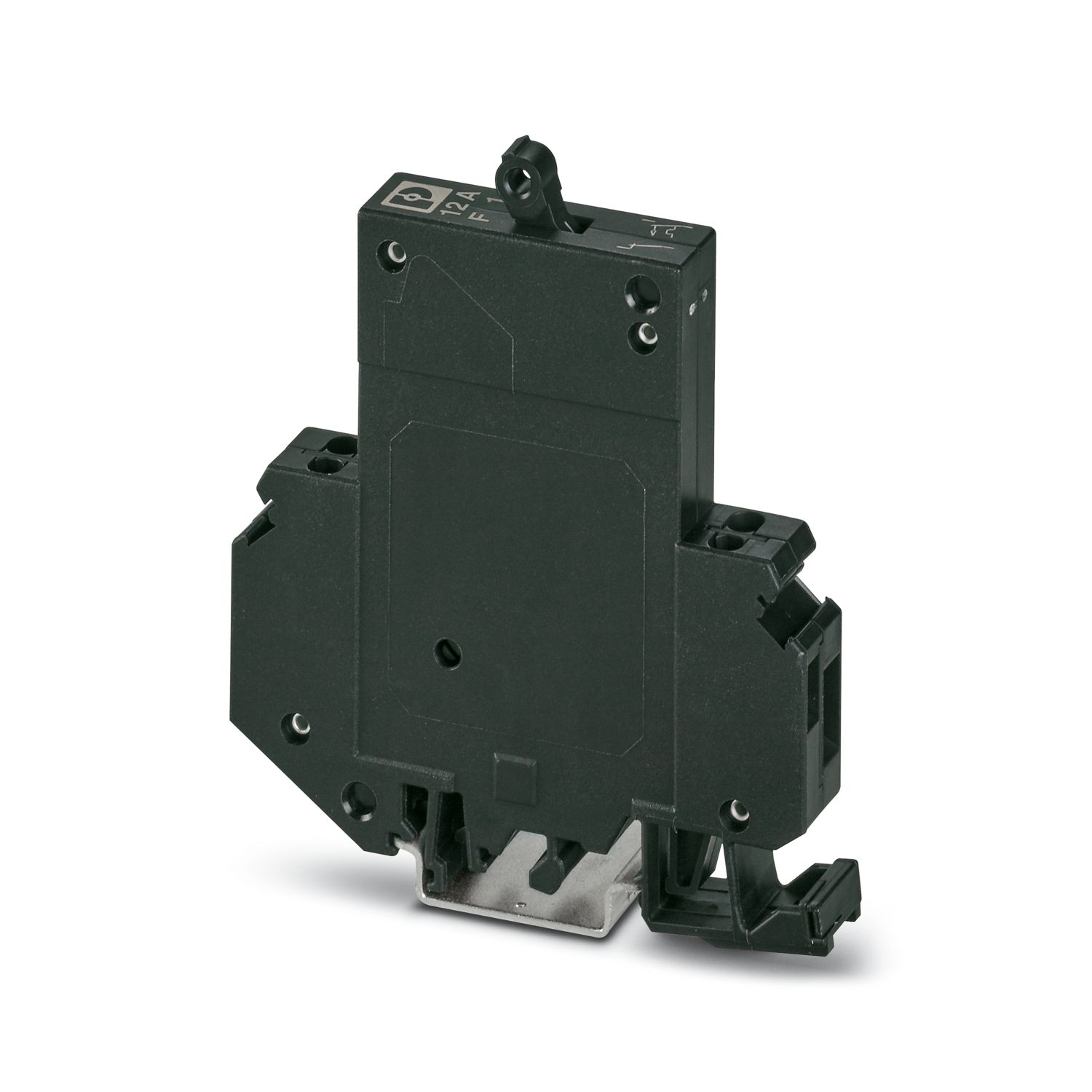

TMC 1 F1 200 12,0A
-
热磁设备断路器
0914358
热磁断路器，1位，快速熔断，1个常闭触点，通用支脚可安装在NS 32或NS 35上
產品細節
| 产品类型 | 热磁设备断路器 |
| 产品系列 | TMC |
| 类型 | 导轨安装模块，单片 |
| 位数 | 1 |
| 连接量 | 4 |
| 行数 | 2 |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 2 |
| 保险丝类型 | 自动设备 |
| 概述 | |
| 额定电压 | 65 V DC |
| 标称工作电流IN | 12 A |
| 额定过电压 | 2.5 kV |
| 绝缘电阻 Riso | > 100 MΩ (500 V DC) |
| 辅助回路 | 240 V AC / 1 A (低电感) |
| 65 V AC / 1 A (低电感) | |
| 分断方法 | TM （热磁） |
| 设备阻抗 | 0.02 Ω |
| 额定短路开关容量Icn | 2500 A (32 V DC) |
| 短路开关容量 | 2000 A (UL 1077: 65 V DC) |
| 介电强度 | 3000 V AC (操作区域) |
| 3000 V AC (主电路至辅助回路) | |
| 最大开关次数 | 10000 (1 x In，电感式) |
| 保险丝 | F1（快速熔断） |
| 触点类型 | 1个N/C触点 |
| 主要触点 | |
| 螺纹 | M3 |
| 紧固扭矩 | 0.6 ... 0.8 Nm |
| 剥线长度 | 12 mm |
| 塞规 | A3 |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² |
| 横截面 AWG | 24 ... 10 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 2.5 mm² |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 0.75 mm² |
| 2根横截面相同的导线，柔性导线 | 0.2 mm² ... 0.75 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 1 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 2.5 mm² |
| 标称电流 | 12 A |
| 辅助触点 | |
| 螺纹 | M3 |
| 紧固扭矩 | 0.6 ... 0.8 Nm |
| 剥线长度 | 12 mm |
| 塞规 | A1 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 横截面 AWG | 24 ... 14 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 2.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 1.5 mm² |
| 2根横截面相同的导线，刚性导线 | 0.2 m² ... 0.75 m² |
| 2根横截面相同的导线，柔性导线 | 0.2 m² ... 0.75 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 0.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 0.75 mm² |
| 尺寸图 |
|
| 宽度 | 12.5 mm |
| 高度 | 82.5 mm |
| 深度 | 96 mm |
| 阻燃等级，符合UL 94 | V-2 |
| 绝缘材料组 | II |
| 绝缘材料 | PA66 |
| 机械参数 | |
| 开口式侧板 | 否 |
| 环境条件 | |
| 保护等级 | IP30 (操作区域) |
| IP20 (连接区域) | |
| 环境温度（运行） | -30 °C ... 60 °C |
| 湿度测定 | 240 h，95 % RH，40 °C |
| 标准/规格 | EN 60934 |
| 标准/规格 | UL 1077 |
| 安装类型 | DIN导轨： 35 mm |
