可插拔端子

可插拔 COMBI 組合式端子是一種特殊形式的混合型接線端子。組合式端子的一側具有標準化的直插區域，而另一側則有直插式、螺釘式、回拉式彈簧或快速連接技術。採用接觸系統，能夠滿足超高的抗振要求。進行訊號和電源接線時，使用可插拔組合式端子可大幅縮短工作時間。

更多資訊

657 個結果

頁面：

排序方式：

相關性
A-Z
Z-A

每頁的產品

Go to Product Detail Page for item 3041105

SPV 2,5/ 1-R GNYE - 插拔件

SPV 2,5/ 1-R GNYE - 插拔件

3041105

插拔件，标称工作电压: 500 V，额定电流: 24 A，位数: 1，接线方式: 回拉式弹簧连接，额定接线容量: 2.5 mm²，接线容量： 0.08 mm²- 4 mm²，颜色: 黄绿相间

Go to Product Detail Page for item 3212444

PTTB 1,5/S/2P BK - 双层接线端子

PTTB 1,5/S/2P BK - 双层接线端子

3212444

双层接线端子， *使用的插头决定电流和电压。，标称工作电压: 500 V，额定电流: 16 A，接线方式: 插拔式 / 插件连接，第一和第二层，额定接线容量: 1.5 mm², 横截面: 0.14 mm² - 1.5 mm²，安装方式: NS 35/7,5， NS 35/15，颜色: 黑色

Go to Product Detail Page for item 3060490

UT 2,5-TWIN/1P - 直通式接线端子

UT 2,5-TWIN/1P - 直通式接线端子

3060490

直通式接线端子，标称工作电压: 500 V，额定电流: 24 A，连接量: 3，位数: 1，接线方式: 螺钉/插拔式连接，额定接线容量: 2.5 mm²，横截面: 0.14 mm² - 4 mm²，安装方式: NS 35/7,5， NS 35/15，颜色: 灰色

Go to Product Detail Page for item 3208721

UP 4-4VT - 插拔件

UP 4-4VT - 插拔件

3208721

用于四个电压传感器的插头

Go to Product Detail Page for item 3043789

ST 4/ 2P BU - 直通式接线端子

ST 4/ 2P BU - 直通式接线端子

3043789

直通式接线端子，标称工作电压: 800 V，额定电流: 32 A，连接量: 2，接线方式: 直插式连接，额定接线容量: 4 mm²，第1层左边连接，横截面: 0.08 mm² - 6 mm²，安装方式: NS 35/7,5， NS 35/15，颜色: 蓝色

Go to Product Detail Page for item 3045541

UPBV 2,5/15 - 插拔件

UPBV 2,5/15 - 插拔件

3045541

插拔件，标称工作电压: 500 V，额定电流: 24 A，位数: 15，接线方式: 螺钉连接，额定接线容量: 2.5 mm²，接线容量： 0.14 mm²- 4 mm²，颜色: 灰色

Go to Product Detail Page for item 3213484

PPC 1,5/S-NS/12 - COMBI插座

PPC 1,5/S-NS/12 - COMBI插座

3213484

COMBI插座，标称工作电压: 500 V，额定电流: 17.5 A，连接量: 1，位数: 12，接线方式: 直插式连接，额定接线容量: 1.5 mm²，第一层，横截面: 0.14 mm² - 1.5 mm²，安装方式: NS 35/15， NS 35/7,5，颜色: 灰色

Go to Product Detail Page for item 3061619

PP-H 6/ 6 - 插拔件

PP-H 6/ 6 - 插拔件

3061619

插拔件，标称工作电压: 1000 V，额定电流: 41 A，连接量: 6，位数: 6，接线方式: 直插式连接，额定接线容量: 6 mm²，第一层，横截面: 0.5 mm² - 10 mm²，颜色: 灰色

Go to Product Detail Page for item 3213413

PPC 1,5/S-NS/5 - COMBI插座

PPC 1,5/S-NS/5 - COMBI插座

3213413

COMBI插座，标称工作电压: 500 V，额定电流: 17.5 A，连接量: 1，位数: 5，接线方式: 直插式连接，额定接线容量: 1.5 mm²，第一层，横截面: 0.14 mm² - 1.5 mm²，颜色: 灰色

Go to Product Detail Page for item 3042528

SC 4/ 9 - COMBI插座

SC 4/ 9 - COMBI插座

3042528

COMBI插座，标称工作电压: 800 V，额定电流: 32 A，连接量: 2，位数: 9，接线方式: 回拉式弹簧连接，额定接线容量: 4 mm²，横截面: 0.08 mm² - 6 mm²，颜色: 灰色

頁面：

每頁的產品

使用 clipx ENGINEER 進行高效規劃

用於控制櫃製造的工程規劃軟體

clipx ENGINEER 工程規劃軟體可助您更高效地規劃和訂購端子條、裝配好的安裝板和接線盒，將資料無縫傳輸給製程 – 適用於任何工作場所。透過可連接 ECAD 程式以及菲尼克斯電氣應用程式和配置器的智慧介面，加快您的規劃工作。

體驗用於控制櫃製造的高效過程輔助系統

您的優勢

採用設計統一的 COMBI 插接區，可自由選擇連接技術
採用高性能插入式接點，可支援標稱電流 41 A 和額定電壓 1,000 V
採用手指觸碰防護設計，高度安全
可依個人需求製作專用編碼，防止錯誤插接
可自行裝配的連接器，非常靈活

新產品

採用 Push-X 的可插拔組合式端子

藉由 COMBI 和 Push-X，輕鬆插入

具有 COMBI 插接區和 Push-X 連接的可插拔組合式端子徹底改變了接線方式。藉由 Push-X 連接在控制櫃中輕鬆接線，並使用預先組裝的 COMBI 連接器連接現場級別，從而提高效率。

主要特點

連接技術 1：Push-X 連接
連接技術 2：COMBI 插接區
標稱截面：2.5 mm²
導體橫截面：0.5 mm² … 4 mm²
20 AWG ... 12 AWG（根據 IEC 換算）
電流：24 A
電壓：800 V

您的優勢

採用省力且免工具的直插式技術，操作十分便捷，適合各類導線
可特別快速地連接不帶套管的柔性導線
端子點的視覺和觸覺回饋，連接直覺便利
透過端子點的鎖定裝置，可快速鬆開導線
透過可配置和標準的 COMBI 連接器（最多 15 個接線位），靈活性極高

前往產品清單

COMBI 可插拔組合式端子

藉由 COMBI 連接系統，您可省時、靈活地以模組化方式建構應用。該系統的一大特色是採用了設計一致的插接區，該插接區大多在底座端子的一側。COMBI 連接器支援操作桿直插式連接、直插式連接、回拉式彈簧連接、快速連接和螺釘連接技術。該連接系統的額定資料高達 41 A 和 1,000 V，可用於訊號和電源接線。同時，該系統能夠滿足超高的抗振要求。系統的端子和連接器均採用防觸電保護設計。

接線方式採用 COMBI 連接系統

從控制櫃到完整系統，在現今的應用中，插拔式解決方案已不可或缺。在此背景下，COMBI 連接系統為使用者帶來了無限的靈活性。從控制櫃饋電、電力和控制元件供電，再到快速安裝分散式設備組件，COMBI 連接系統都是理想的解決方案。這套系統具有眾多不同的優勢。您可在控制櫃內快速輕鬆地安裝和拆下可插拔元件。此外，該連接系統還可與電纜接入系統 CES 搭配使用。

COMBI 可插拔組合式端子系統

可插拔組合式端子

從控制盒到完整系統，可插拔解決方案已成為當今應用中不可或缺的一部分。可插拔連接技術在各種端子款型中應用廣泛。其中包括直通式接線端子、接地端子、多導線接線端子、多層接線端子、微型端子和分斷試驗端子等。採用插拔式連接的組合式端子是 CLIPLINE complete 組合式端子系統的組成部分，因此具有標準化橋接附件、測試和標記附件。

帶有 COMBI 連接器的可插拔組合式端子

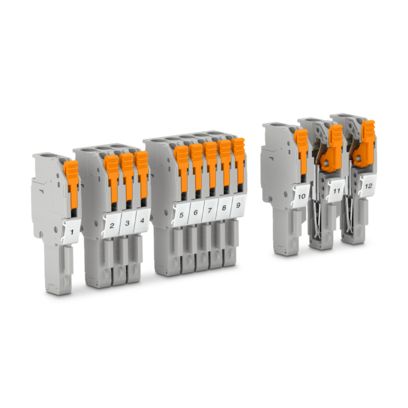

COMBI 連接器

預製型 COMBI 連接器可實現多達 15 個接線位，並且有多種連接技術可選。其中包括壓接、操作桿直插式連接、直插式連接、螺釘連接和回拉式彈簧連接。原則上，無論採用的是哪種連接技術，這些連接器都能與可插拔組合式端子搭配使用。這樣一來，就可在一個組合式端子中選用統一的或不同的連接技術。

可自行裝配的連接器

除了預製連接器，COMBI 系列還包括可自行裝配的連接器。可自行裝配的型號適合用來針對個別特殊應用進行模組化架設。組裝模組化連接器時，始終需要左右各一個外部連接器（L、R）。這些連接器之間還需要任意數量的中間連接器。

左側連接器
中間連接器
右側連接器

COMBI 插拔式系統的附件

除了 CLIPLINE complete 系統標準附件，COMBI 系統還包括多種選購附件，用於將各種連接器最恰當地整合到相應的解決方案中。可使用下列附件產品：

用於實現抗振連接的鎖扣
導線固線夾
電纜盒和用於防止導線彎折的防折彎套管

部分附件產品可搭配使用。

採用直插式連接技術的懸空引線耦合器

懸空引線耦合器

藉由懸空引線耦合器 (PPC...)，您可輕鬆延長線纜，並輕鬆實現面板貫通進線。此外，由於整合有雙支座，這種懸空引線耦合器可安裝在 NS 15 和 NS 35 DIN 導軌上。其款型有一體化產品和模組化結構兩種可選。與 COMBI 連接器一樣，模組化款型也可透過各種單層板進行模組化組裝。但要注意，模組化耦合器並不包括 L、M 和 R 連接器，而是只包括所需數量的 L 連接器和端板。

穿板式連接器

只需將 SSL 穿板式連接器卡扣到標準耦合器上，便可完成面板貫通進線。穿板式連接器會插入開口中並自動卡接到位。SC 2,5 和 SC 4 懸空引線耦合器可藉由穿板式連接器牢固地固定在面板開孔中。穿板式連接器可用於厚度為 0.8 至 3 mm 的板材。與 COMBI 連接器一樣，穿板式連接器也可透過各種單層板進行模組化組裝。
