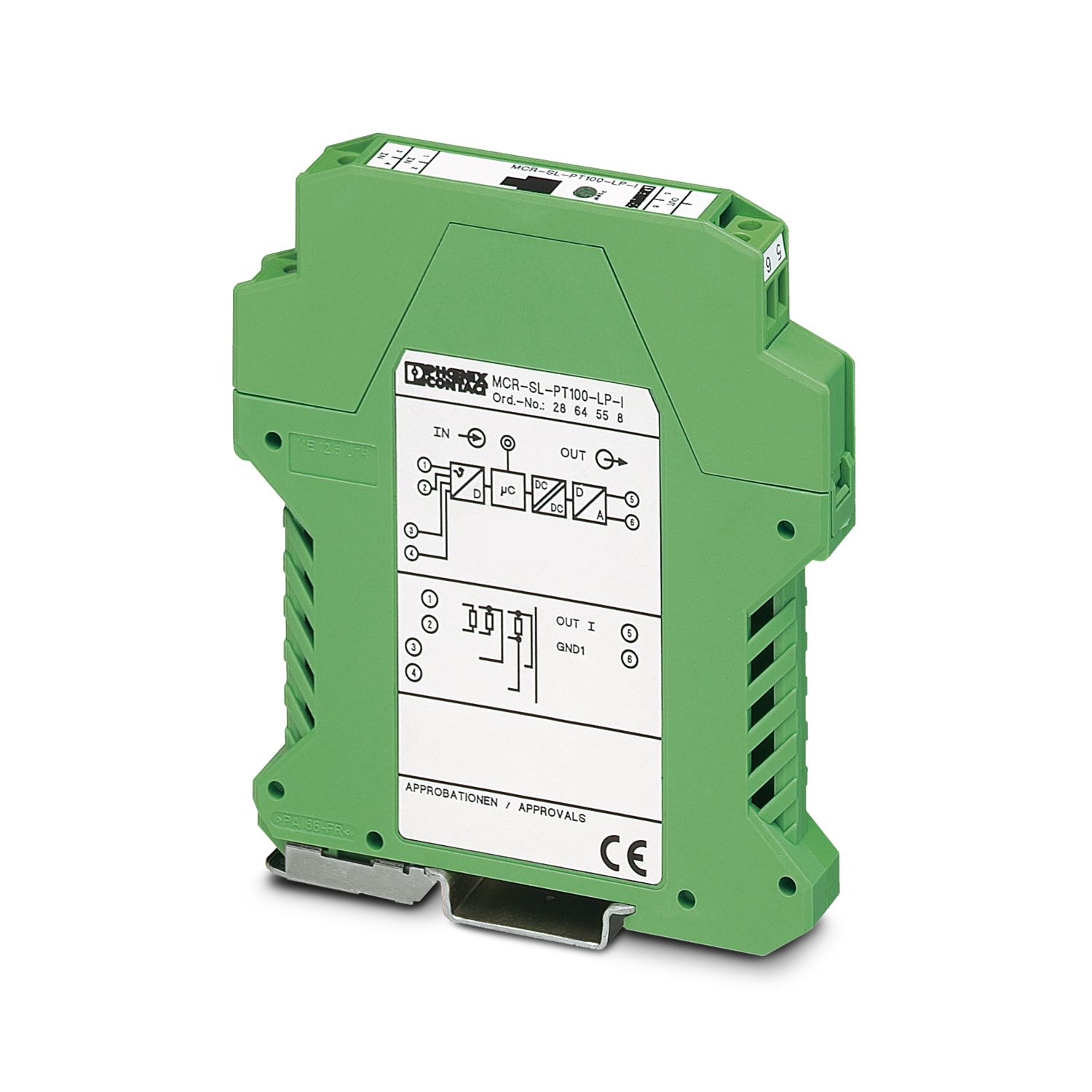

MCR-SL-PT100-LP-I
-
温度测量变送器
2864558
產品細節
| 产品类型 | 温度测量变送器 |
| 组态 | 使用MCR-PI-CONF-WIN组态软件包 |
| 功能 | |
| 组态 | 使用MCR-PI-CONF-WIN组态软件包 |
| 冲击抑制 | 4 s |
| 额定条件下的最大功耗 | 122.5 mW |
| 测试电压，输入／输出 | 2 kV AC (50 Hz, 60 s) |
| 阶跃响应（10-90%） | < 2 s |
| 传输故障热敏电阻信号 | 0.2 K |
| 电源 | |
| 品名 | 回路供电 |
| 电源电压范围 | 12 V DC ... 35 V DC |
| 最大电流耗量 | < 3.5 mA |
| 信号 | |
| 输入信号 | 温度 |
| 测量 | |
| 可配置／可编程 | 是，可编程 |
| 可用的传感器类型（RTD） | Pt 100，最小测量范围10 K |
| 传感器类型: | -200 °C ... 850 °C (自由调节) |
| 连接系统 | 2，3，4线 |
| 频率: | |
| 可配置／可编程 | 否 |
| 信号: 电流输出 | |
| 可配置／可编程 | 是 |
| 电流输出信号 | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| 导线断开的输出电流 | ≤3.6mA或≥21mA (可设置) |
| 短路输出电流 | ≤3.6mA或≥21mA (可设置) |
| 输出电流范围（上溢／下溢） | ≤ 20.5 mA / ≥ 3.8 mA (线性增长/降低) |
| 输出电流限值 | ≤ 23 mA |
| 负载/输出负载电流输出 | 最大（V电源-12V）/0.023A（电流输出） |
| 连接方式 | 可插拔螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 24 |
| 尺寸图 |
|
| 宽度 | 12.5 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 颜色 | 绿色 (RAL 6021) |
| 外壳材料 | 非增强型聚酰胺 PA |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 85 °C |
| CE | |
| 证书 | CE合规 |
| UL，美国 / 加拿大 | |
| 标识 | Class I, Div. 2, Groups A, B, C, D |
| 抗干扰 | EN 61326-1 (IEC 61326) 和NAMUR NE 21 |
| 噪音排放 | |
| 标准/规范 | EN 61326-1 (IEC 61326) 和NAMUR NE 21 |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任意 |
您的優勢
通过MCR/PI-CONF-WIN自由组态
双线发送器，用于Pt 100热电阻
