MACX MCR-EX-TS-I-OLP
-
温度测量变送器
2908660

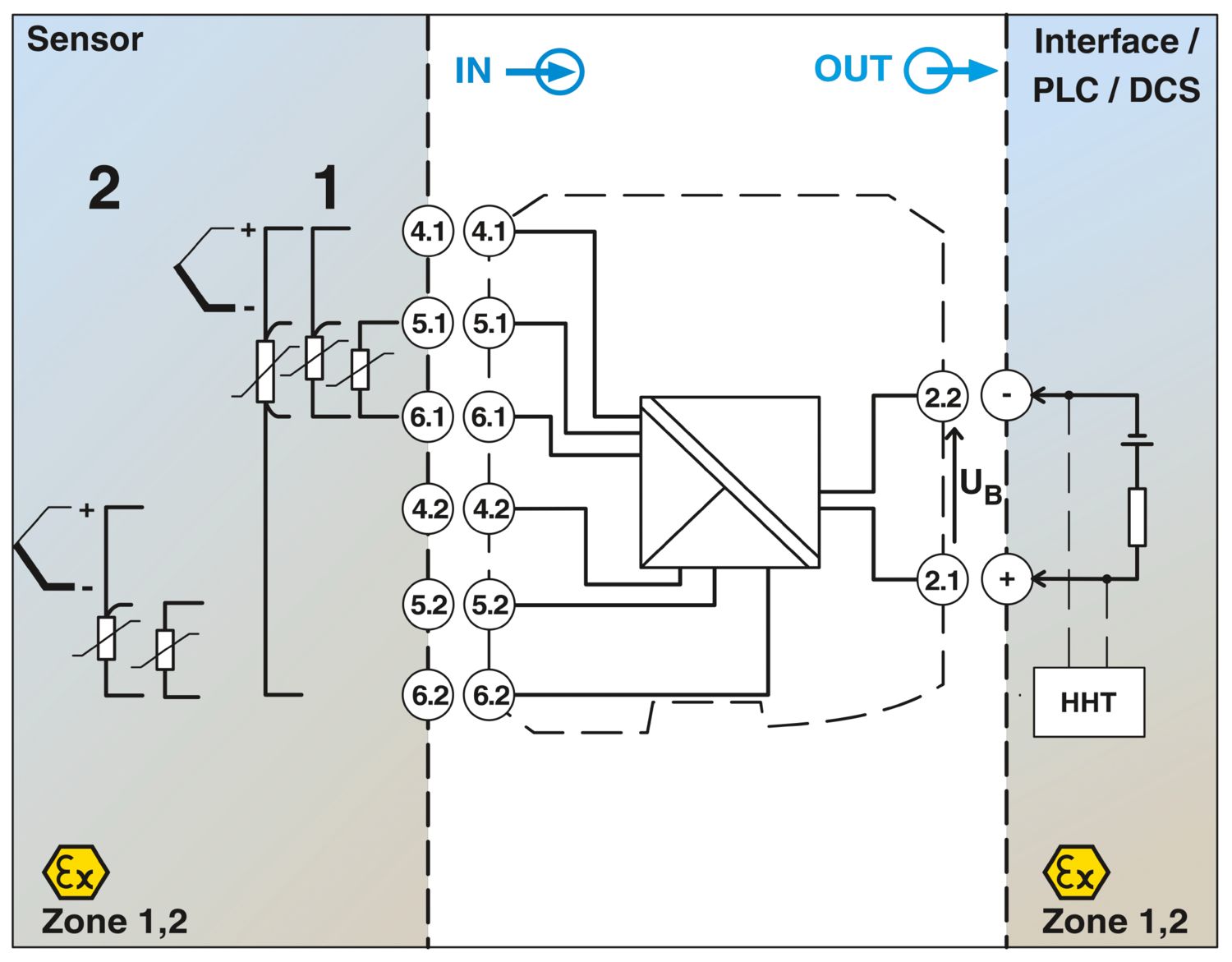

Ex i-输出回路供电的温度测量变送器可通过4 mA ... 20 mA传送最多2个来自RTD和TC传感器以及来自电阻型传感器和电压传感器的信号。 HART， Ex i 隔离放大器，带SIL功能安全， 标准组态， Safety Integrity Level (SIL, IEC 61508): 2， Systematic Capability: 3， 螺钉连接
可免費下載。
內容下載
產品細節
| 产品类型 | 温度测量变送器 |
| 产品系列 | MACX Analog |
| 通道数目 | 2 |
| 型号 | Ex i 隔离放大器，带SIL功能安全 |
| 组态 | 软件 |
| HART | |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 2 |
| 功能 | |
| 组态 | 软件 |
| HART | |
| 阶跃响应（0-99%） | 0.8 s (TC) |
| 电气隔离 输入/输出 | |
| 测试电压 | 2 kV AC (50 Hz, 60 s) |
| 电源 | |
| 电源电压范围 | 回路供电，无需外部电源 |
| 12 V DC ... 42 V DC (标准产品) | |
| 12 V DC ... 32 V DC (SIL 激活) | |
| 12 V DC ... 30 V DC (Ex) | |
| 信号 | |
| 输入信号 | 温度 |
| 测量 | |
| 输入数目 | 2 |
| 输入电压范围 | -20 mV ... 100 mV (最小测量范围：5 mV) |
| 可用的传感器类型（RTD） | Pt、Ni、Cu传感器： 2、3、4线 |
| 可用的传感器类型（TC） | A、B、C、D、E、J、K、L、N、R、S、T、U |
| 温度测量范围 | -250 °C ... 2500 °C (范围取决于传感器类型) |
| -200 °C ... 850 °C (Pt 100) | |
| 温度测量范围 | > 10 K (RTD) |
| > 50 K (TC) | |
| 线性电阻测量范围 | 10 Ω ... 2000 Ω (最小测量范围：10 Ω) |
| 信号: 电流 | |
| 可配置／可编程 | 否 |
| 电流输出信号 | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| 最大电流输出信号 | 23 mA |
| 负载 | (UL - 11 V) / 0.023 A |
| HART编码 | FSK ± 0.5 mA |
| HART协议版本 | 7 |
| 传输速度 | 1200 Baud |
| 电源滤频器 | 50/60 Hz |
| 通信阻力 | ≥ 250 Ω |
| 冲击抑制 | 10 s (HART) |
| 28 s (测量值) | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 测试插座 | |
| 最大直径 | 2 mm |
| 防爆安装 (EPL) | Gb |
| Div. 1 | |
| 本安电路 (EPL) | Ga |
| Div. 1 |
| 数据通信（旁路） | |
| 支持的协议 | HART |
| 状态显示 | LED (红色) |
| 尺寸图 |
|
| 宽度 | 12.5 mm |
| 高度 | 112.5 mm |
| 深度 | 113.7 mm |
| 深度 NS 35/7,5 | 114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
| 颜色 | 灰色 (RAL 7042) |
| 环境条件 | |
| 保护等级 | IP20 (未经过UL认证) |
| 环境温度（运行） | -40 °C ... 85 °C |
| -40 °C ... 70 °C (SIL 激活) | |
| 环境温度（存放/运输） | -40 °C ... 100 °C |
| 海拔 | ≤ 4000 m (海平面以上) |
| 气候等级 | B2 |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| CE | |
| 证书 | CE合规 |
| ATEX | |
| 标识 | II 2 (1) G Ex ib [ia Ga] IIC T6...T4 Gb |
| 证书 | EPS 17 ATEX 1 130 X |
| IECEx | |
| 标识 | Ex ib [ia Ga] IIC T6...T4 Gb |
| 证书 | IECEx EPS 17.0076X |
| UKCA Ex (UKEX) | |
| 证书 | CML 21UKEX2997X |
| UL，美国 / 加拿大 | |
| 标识 | UL 61010 Recognized |
| FM | |
| 标识 | Exia / Class I / Div. 1, 2 / Group ABCD |
| NI, Class I, Div. 2, Groups A, B, C, D | |
| CSA | |
| 标识 | AIS / Class I / Div. 1 / ABCD |
| NI / Class I / Div. 2 / ABCD T6/T5/T4 | |
| 造船业许可 | |
| 证书 | DNV GL TAA00002GX |
| Safety Integrity Level (SIL, IEC 61508) | |
| 标识 | 2 |
| Systematic Capability | |
| 标识 | 3 |
| 造船业数据 | |
| Temperature | D |
| Humidity | B |
| 振动 | A |
| EMC | B |
| Enclosure | A |
| 安装类型 | DIN导轨安装 |
