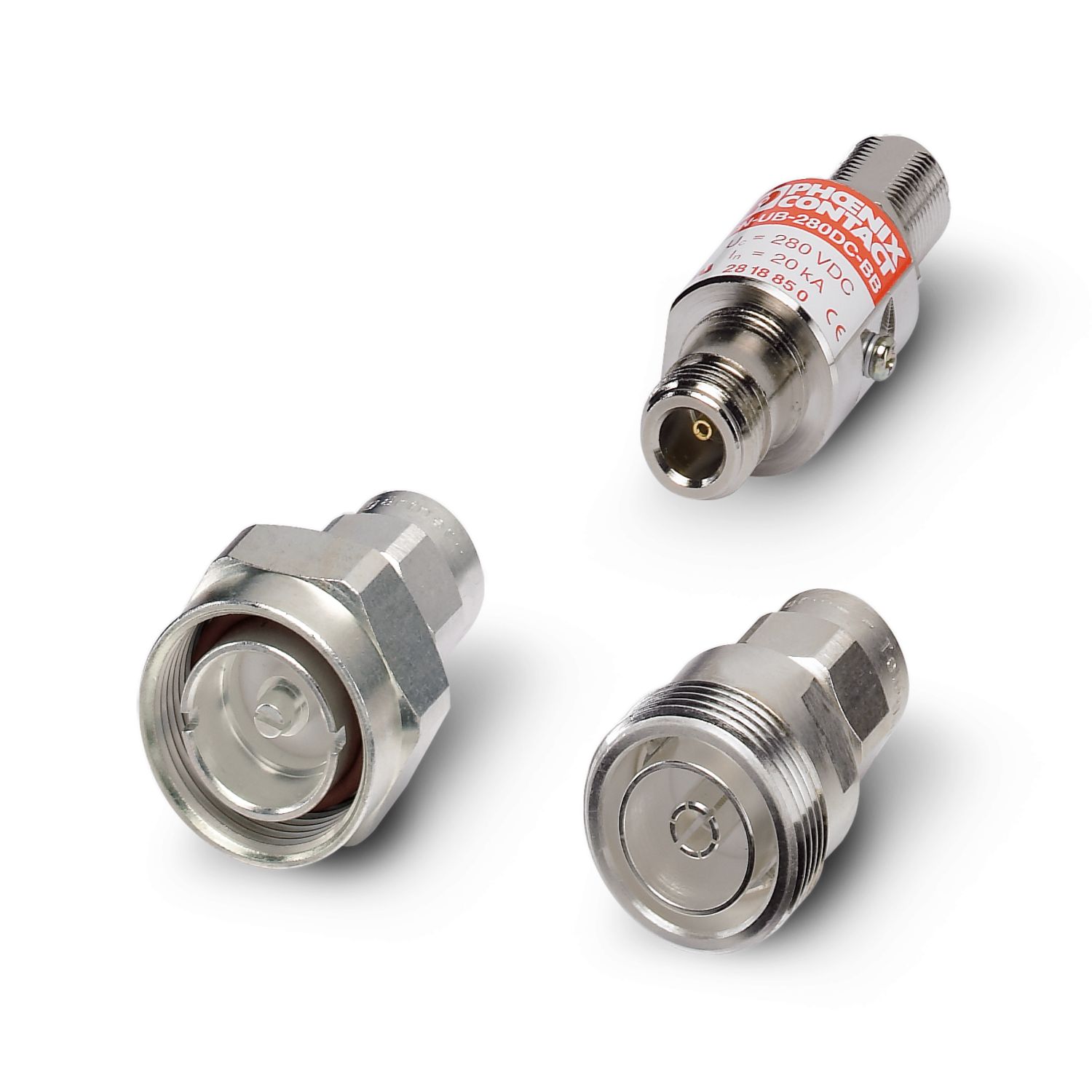

C7/16-UB-280DC-SB-SET - 电涌保护器 - 2881544

产品属性

IEC 类别	C2
	C3
	D1
VDE要求等级	C2
	C3
	D1
类型	保护适配器
位数	2
绝缘特性
过电压类别	III
污染等级	2

连接数据

连接方式	7/16 连接器

尺寸

宽度	35.5 mm
高度	35.5 mm
深度	147 mm

材料规格

密封材料	硅
外壳材料	铜镀镍
外壳表面材料	Ni
材料接触表面	Au
线芯材料	CuZn
线芯表面材料	金
绝缘体材料	PTFE
弹簧触点材料	CuSn

机械特性

机械参数
开口式侧板	否

保护电路

动作方向	Line-Shield/Earth Ground
最大连续工作电压U_C	280 V DC
最大连续工作电压U_C		195 V AC
最大持续工作电压U_C（线芯-地）	280 V DC
最大持续工作电压U_C（线芯-地）		195 V AC
额定电流I_N	5 A (25 °C)
U_C时，有效工作电流I_C	≤ 1 µA
额定放电电流I_n（8/20）µs（线芯-地）	20 kA
标称放电电流I_n（8/20）µs（线芯/屏蔽）	20 kA
总浪涌电流（8/20）µs	20 kA
总过电流 (10/350) µs	2.5 kA
最大放电电流I_max(8/20) µs（线芯-屏蔽）	20 kA
额定功率脉冲电流lan（10/1000）µs（线芯-屏蔽）	100 A
输出电压限值1 kV/µs（线芯-地）波峰	≤ 900 V
输出电压限值1 kV/µs（线芯-屏蔽）波峰	≤ 900 V
电压保护水平U_p（线-地）	≤ 1.1 kV (C2 - 10 kV / 5 kA)
		≤ 900 V (C1 - 1 kV / 500 A)
		≤ 1 kV (C3 - 25 A)
电压保护水平U_p（线芯-屏蔽）	≤ 1.1 kV (C2 - 10 kV / 5 kA)
		900 V (C1 - 1 kV / 500 A)
		≤ 1 kV (C3 - 25 A)
响应时间tA（线芯-地）	≤ 100 ns
响应时间tA（线芯-屏蔽）	≤ 100 ns
输入衰减 aE，非对称。	典型值 0.1 dB (≤ 1.2 GHz)
输入衰减 aE，非对称。		典型值 0.2 dB (≤ 2,2 GHz)
截止频率fg（3 dB），非对称。（屏蔽）在50 Ω 系统中	> 3 GHz
50 Ω系统中的电压驻波率VSWR	典型值 1.10 (≤ 2 GHz)
允许的高频功率P_max，VSWR = xx（50欧姆系统）时	700 W (VSWR = 1.1)
允许的高频功率P_max，VSWR = xx（50欧姆系统）时		200 W (VSWR = ∞)
电容（线芯-地）	典型值 1.5 pF
电容非对称（屏蔽）	典型值 1.5 pF
冲击耐受力（线-地）	C1 - 1 kV / 500 A
		C2 - 10 kV / 5 kA
		C3 - 100 A
		D1 - 2.5 kA

环境和真实条件

环境条件
保护等级	IP55
环境温度（运行）	-25 °C ... 80 °C
海拔	2000 m

标准和规范

VDE要求等级	C2
	C3
	D1
标准信息技术规格
标准/规程	IEC 61643-21
	IEC 61643-21
电气间隙和爬电距离
标准/规程	IEC 60664-1
标准/规格	IEC 61643-21/A1
注意事项	2008
标准/规格	EN 61643-21/A1
注意事项	2009

安装

訂購號	2881544
件數/包裝	1 件數
最低訂購量	1 件數
提示	根據訂單生產（不接受退貨）
產品密鑰	CL3312
GTIN	4046356081436
每件的重量（含包裝）	344.8 g
每件的重量（不含包裝）	344.8 g
關稅稅率代號	85366910
產地	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%
