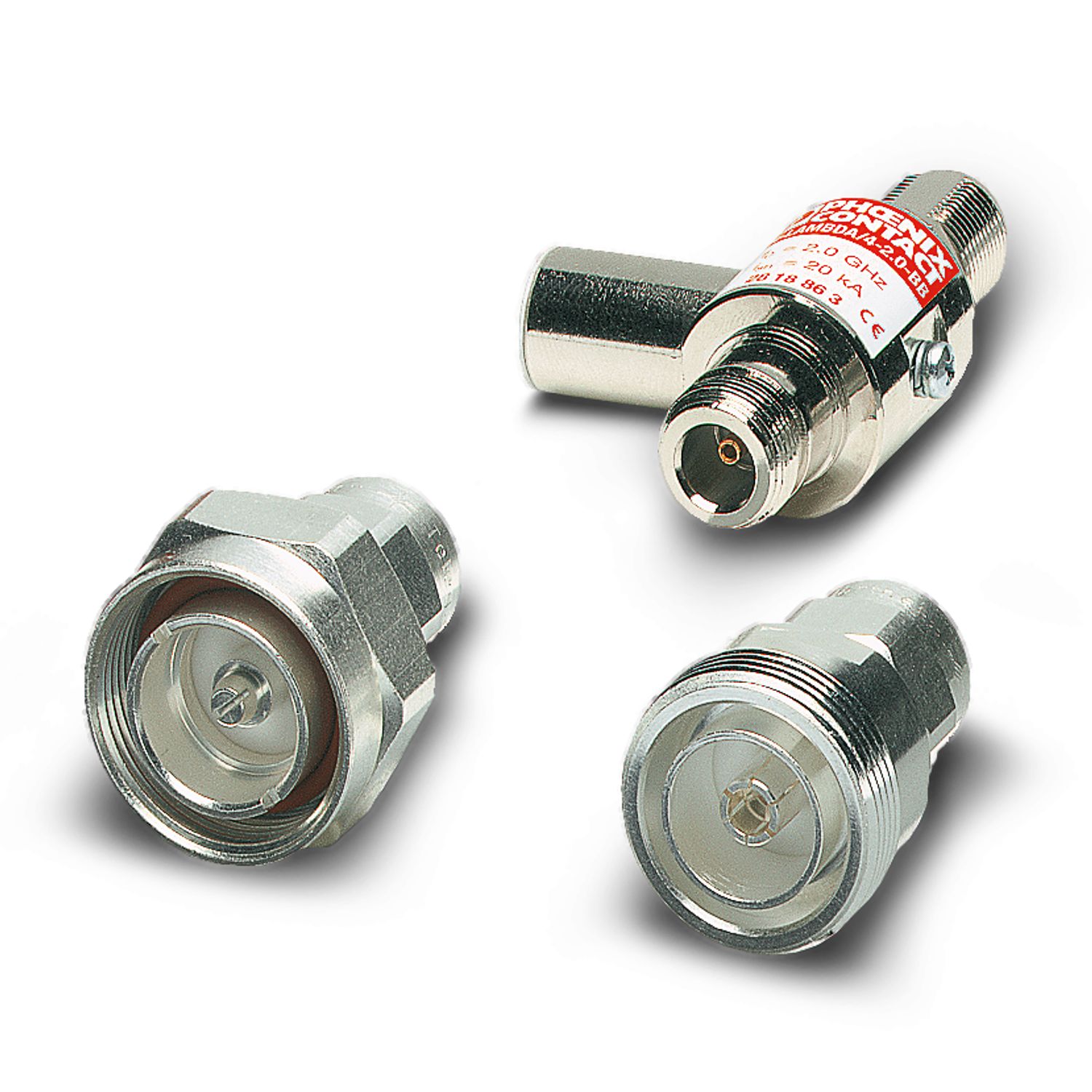

C7/16-LAMBDA/4-2.0-BS-SET
-
电涌保护器
2839046
适配器采用Lambda/4 电涌保护技术，用于同轴信号接口的保护。 连接： 带N接头的7/16孔式连接器/针式连接器
產品細節
| 产品类型 | 收发系统的电涌保护 |
| IEC 类别 | C2 |
| C3 | |
| D1 | |
| VDE要求等级 | C2 |
| C3 | |
| D1 | |
| 类型 | 保护适配器 |
| 位数 | 2 |
| 连接方式 | 7/16 连接器 |
| 尺寸图 |
|
| 宽度 | 52 mm |
| 高度 | 35.5 mm |
| 深度 | 147 mm |
| 外壳材料 | 铜镀镍 |
| 机械参数 | |
| 开口式侧板 | 否 |
| 动作方向 | Line-Shield/Earth Ground |
| 额定放电电流In（8/20）µs（线芯-地） | 20 kA |
| 标称放电电流In（8/20）µs（线芯/屏蔽） | 20 kA |
| 总浪涌电流（8/20）µs | 20 kA |
| 输出电压限值1 kV/µs（线芯-地）波峰 | ≤ 10 V |
| 输出电压限值1 kV/µs（线芯-屏蔽）波峰 | ≤ 10 V |
| 输出电压限值1 kV/µs（线芯-地）静态 | ≤ 10 V |
| 输出电压限值1 kV/µs（线芯-屏蔽）静态 | ≤ 10 V |
| 残留电压 ln，（导线-地） | ≤ 20 V |
| In（导线-屏蔽）处的残留电压 | ≤ 20 V |
| 电压保护水平Up（线-地） | ≤ 20 V |
| 输入衰减 aE，非对称。 | 0.3 dB (1.7 GHz ... 2.3 GHz) |
| 频率范围 | 1.7 GHz ... 2.3 GHz |
| 50 Ω系统中的电压驻波率VSWR | ≤ 1.25 (1.7 GHz ... 2.3 GHz) |
| 允许的高频功率Pmax，VSWR = xx（50欧姆系统）时 | ≤ 400 W (VSWR = 1.2) |
| ≤ 500 W (VSWR = 1.0) | |
| 冲击耐受力（线-地） | C2 - 10 kV / 5 kA |
| D1 - 2.5 kA | |
| 冲击耐受力（线-屏蔽） | C2 - 10 kV/5 kA |
| D1 - 2.5 kA |
| 环境条件 | |
| 保护等级 | IP55 |
| 环境温度（运行） | -40 °C ... 100 °C |
| VDE要求等级 | C2 |
| C3 | |
| D1 | |
| 标准 信息技术规格 | |
| 标准/规程 | IEC 61643-21 |
| IEC 61643-21 | |
| 标准/规格 | IEC 61643-21 |
| 注意事项 | 2005 |
| 安装类型 | 特殊连接的适配插头 |
