REL-FO/L-24DC/1X21 - 单个继电器
REL-FO/L-24DC/1X21
-
单个继电器
1308188
插拔式微型继电器, FASTON连接, 1个转换触点, 状态显示: LED (黄色), 输入电压: 24 V DC
此產品需要其他產品才能運作。
必要的附件
產品細節
Expand all
Collapse all
技術資料
说明
操作注意事项
由于无法保证安全隔离,请勿将产品用于将SELV/PELV电路与其他电路分离。(适用于光耦合器款型)
操作注意事项
系统安装人员必须确保产品的防触电保护(电压 > 25 V AC/60 V DC时)。产品是一台没有防直接接触保护的内置式设备。
产品属性
产品类型
单个继电器
产品系列
ESSENTIAL edition
操作模式
100%工作因数

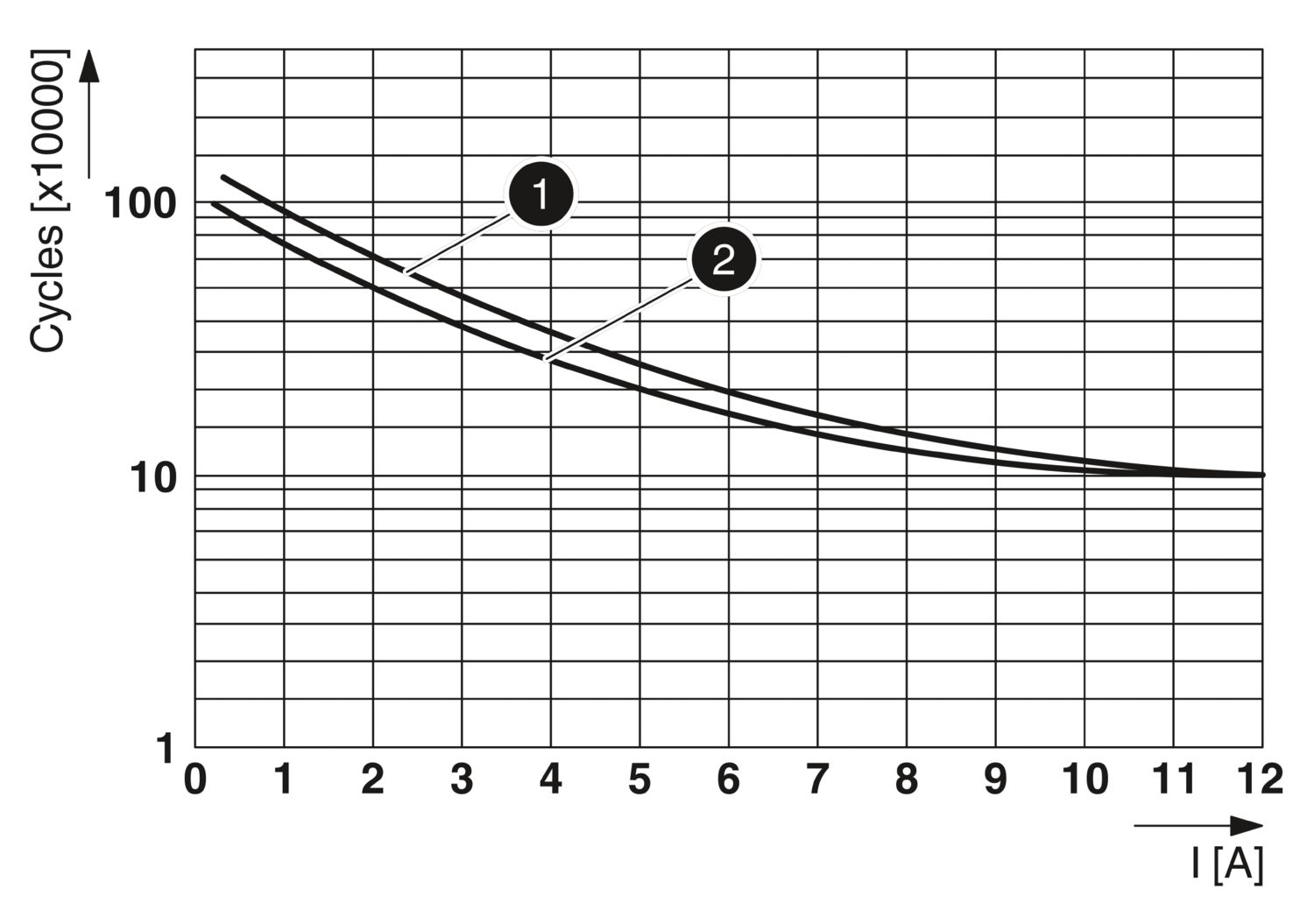

机械寿命
约 5x 10
7
开关次数
继电器型号
机电式继电器
绝缘特性: 供电回路间的电气间隙和爬电距离
绝缘
基础隔离
过电压类别
II
污染等级
3
数据管理状态
最近一次数据维护日期
09.04.2025
电气特性
额定条件下的最大功耗
0.58 W
测试电压 (线圈/触点)
5 kV
rms
(50 Hz,1分钟,线圈/触点)
测试电压 ()
1 kV
rms
(50 Hz,1分钟,打开的触点)
供电回路间的电气间隙和爬电距离
额定绝缘电压
250 V AC
额定过电压
2.5 kV
输入数据
线圈侧
额定输入电压 U
N
24 V DC

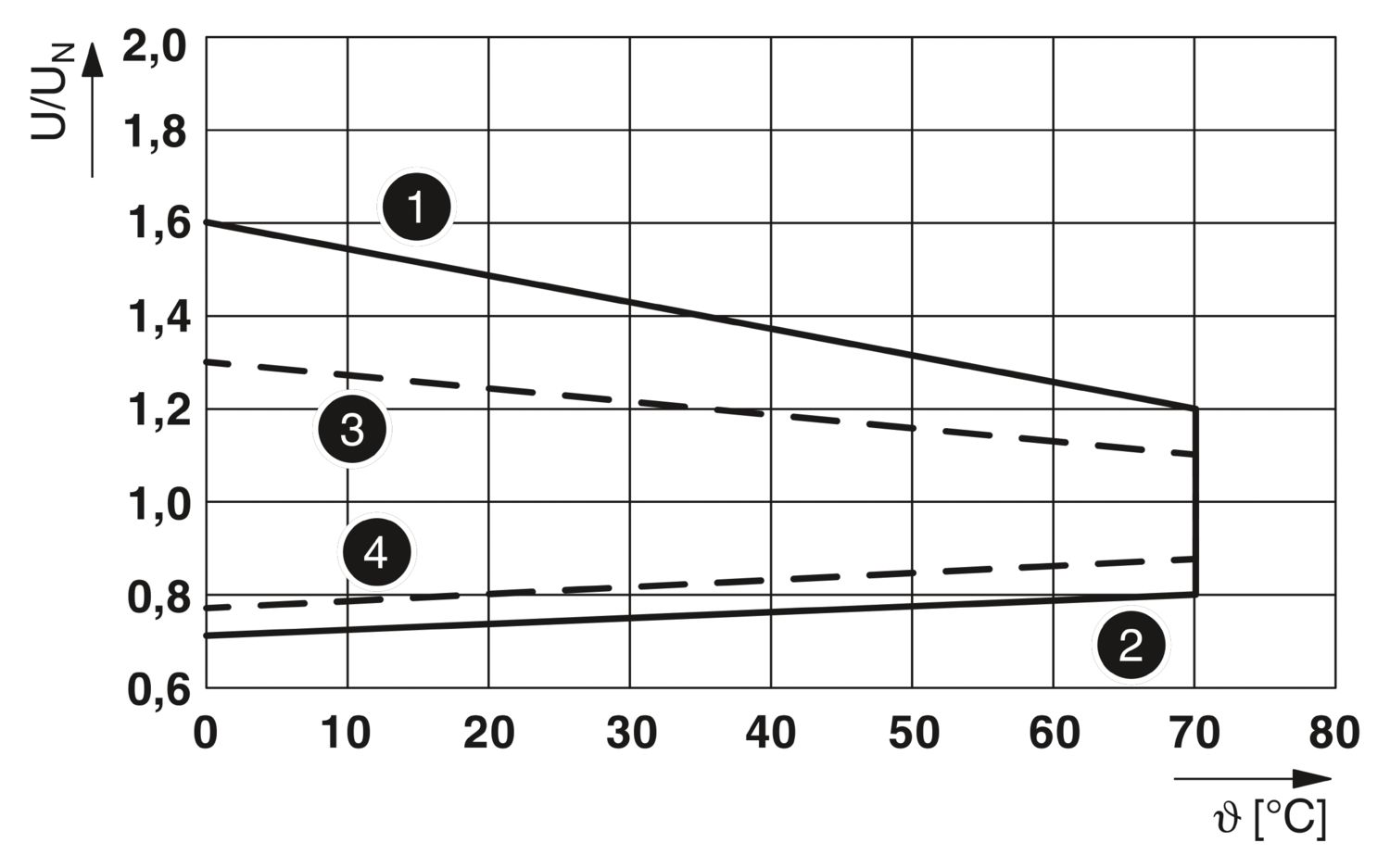

输入电压范围
16.8 V DC ... 26.4 V DC
驱动和功能
单稳态
驱动(极性)
无极性
U
N
下的典型输入电流
24 mA
U
N
的输入功耗
0.58 W
典型响应时间
2 ms ... 10 ms
典型释放时间范围
5 ms ... 20 ms
状态显示
LED (黄色)
线圈电阻
1080 Ω ±10 %
输出数据
切换
触点类型
1个转换触点
开关触点类型
单触点
触点材料
AgSnO

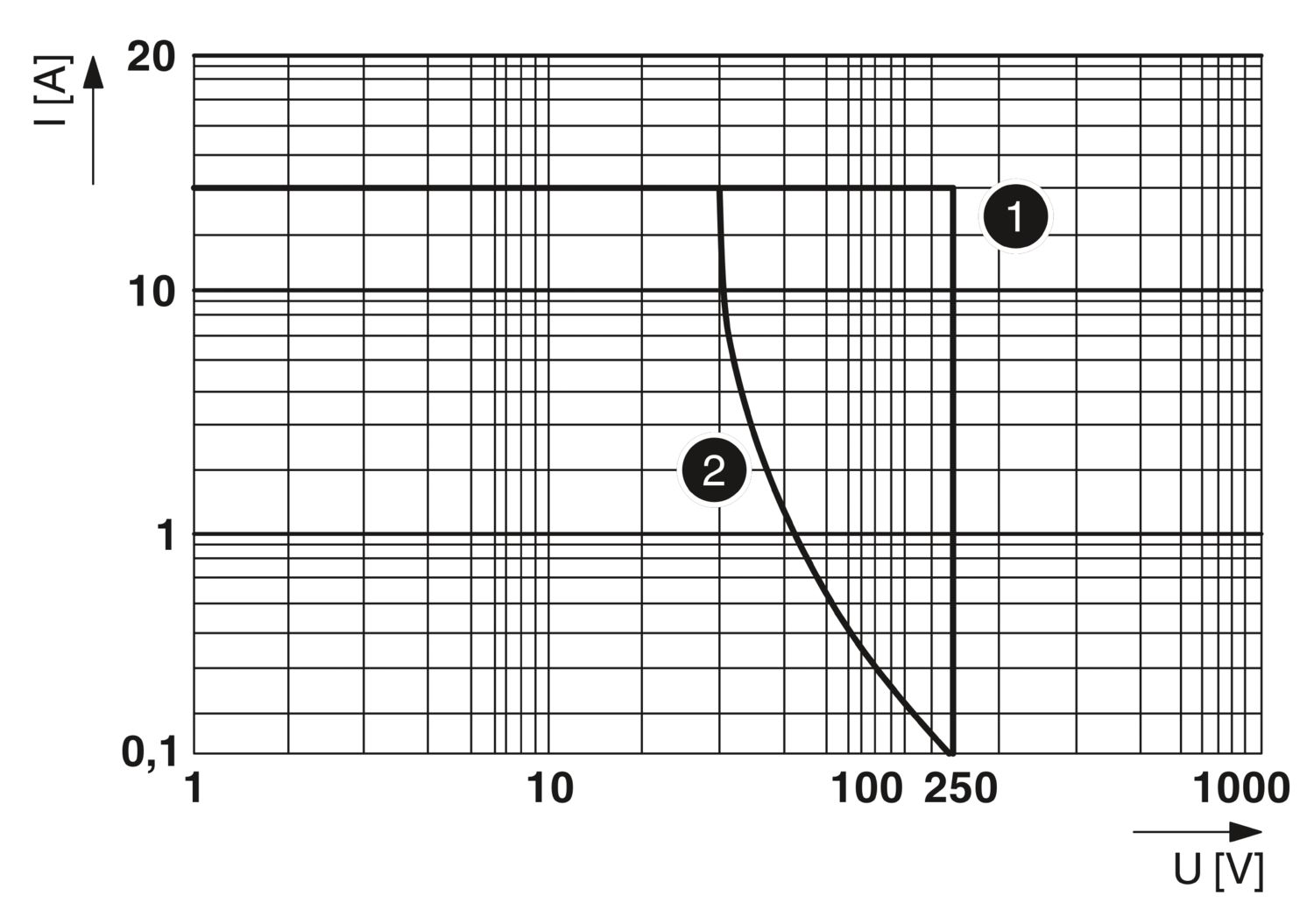

最大切换电压
250 V AC
30 V DC
最小切换电压
5 V (100 mA)
限制连续电流
12 A
最大冲击电流
24 A (20 ms,常开触点)
最小冲击电流
100 mA (5 V)
最大额定功率值(电阻负载)
288 W (24 V DC)
360 W (30 V DC)
3000 VA (250 V AC)
连接数据
连接方式
FASTON连接
尺寸
宽度
13 mm
高度
31.1 mm
深度
30 mm
环境和真实条件
环境条件
保护等级 (继电器)
RT II (继电器)
保护等级 (安装位置)
IP54 (安装位置)
环境温度(运行)
-40 °C ... 70 °C
环境温度(存放/运输)
-40 °C ... 70 °C
海拔
≤ 2000 m
标准和规范
标准/规程
IEC 61810-1
IEC 60664-1
供电回路间的电气间隙和爬电距离
标准/规程
IEC 60664-1
安装
安装位置
任意
商業資料
訂購號
1308188
件數/包裝
10 件數
最低訂購量
10 件數
產品密鑰
DKF931
GTIN
4063151557072
每件的重量(含包裝)
25.43 g
每件的重量(不含包裝)
25.43 g
關稅稅率代號
85364190
產地
CN
分類
ECLASS
ECLASS-13.0
27371601
ETIM
ETIM 9.0
EC001437
核准
cUL认证
核准 ID: FILE E 172140
UL认证
核准 ID: FILE E 172140
Environmental product compliance
EU RoHS
符合《歐盟 RoHS 物質指令要求》
是
(無豁免)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》(CAS編號)
沒有物質超過重量的 0.1%
相容的產品
Expand all
Collapse all
必要的附件
ECOR-1-BSC2/FO/1X21
-
继电器底座
1308331
