SAC-5P-FY/0,2-PURM8MSFSB3
-
传感器/执行器电缆
1411039
传感器/执行器电缆，3-位置，PUR 无卤素，黑-灰色 RAL 7021，孔式 直头 M12 SPEEDCON，编码: A，与 插头 直头 M8，编码: A 和 插头 直头 M8，编码: A，电缆长度: 0.2 m，M8连接器（各为引脚3）间有浮地式桥接件
產品細節
| 产品类型 | 带电缆的分配器 |
| 位数 | 3 |
| 出线口编号 | 2 |
| 编码 | A |
| 紧固扭矩 | 0.4 Nm (M12插头式连接器) |
| 0.2 Nm (M8 连接器) | |

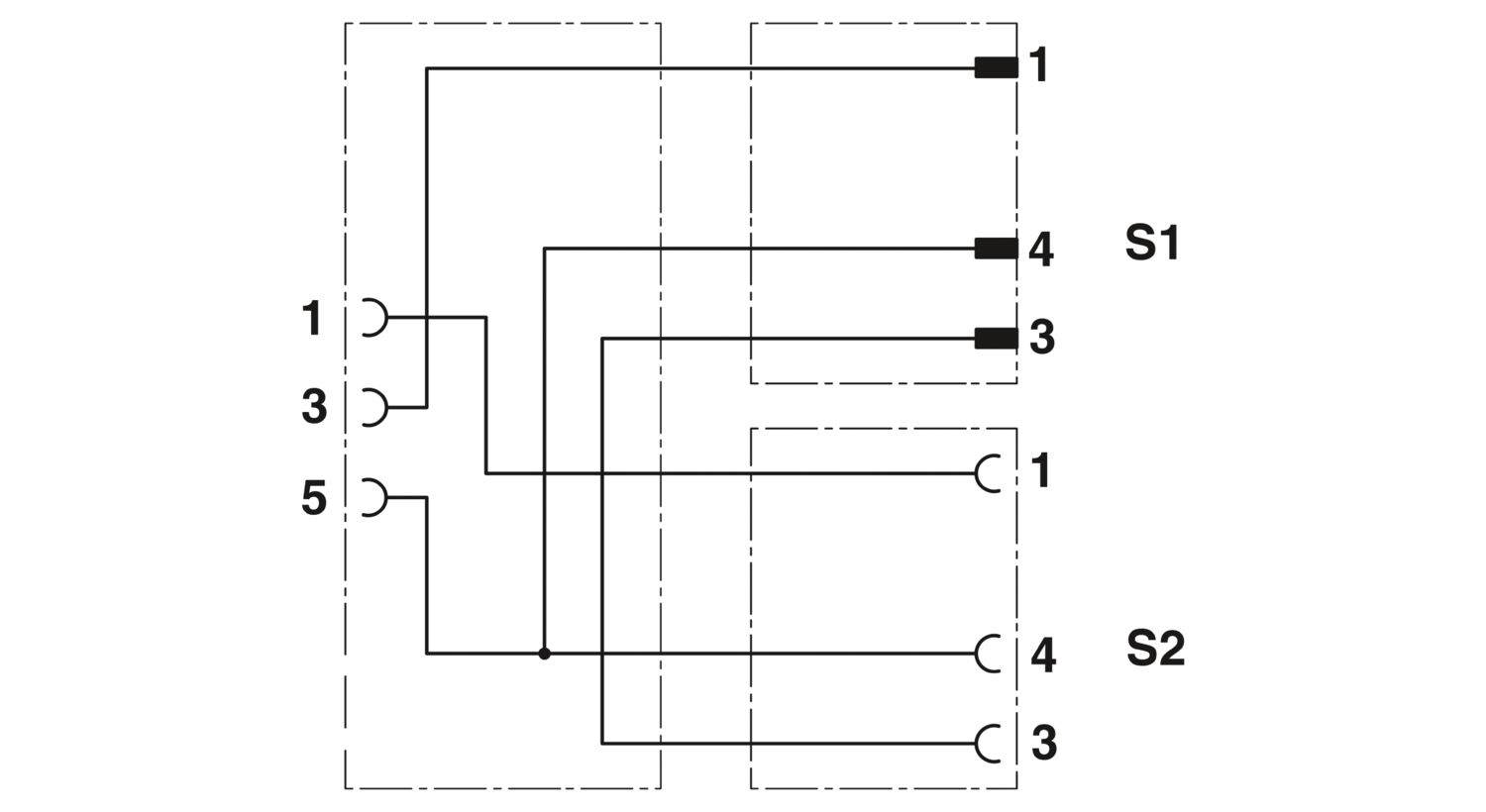

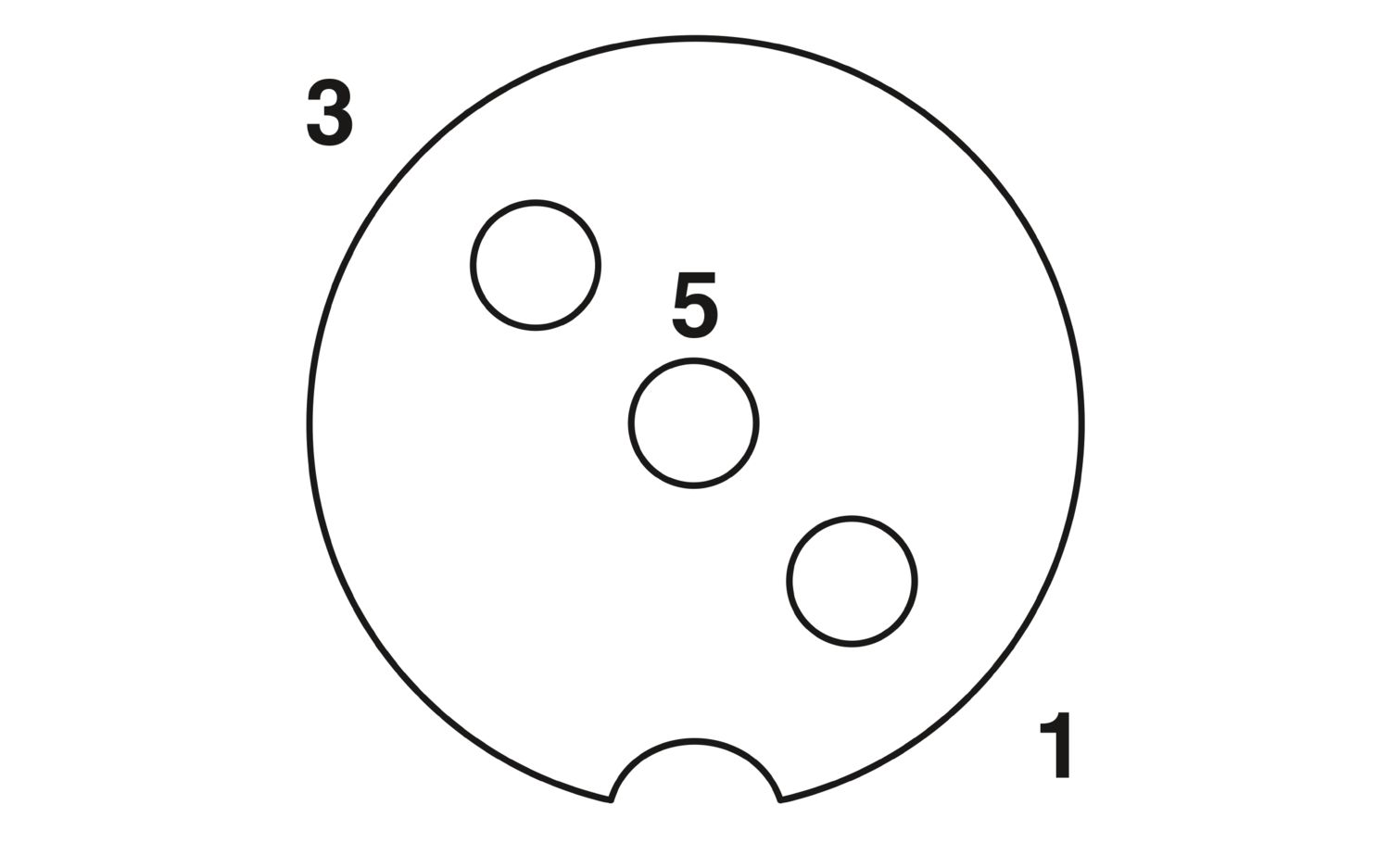

| 针位分配 | |
| 触点 | 颜色（信号指示）| 触点（可选） | 1 (M12插头) | BN | 1 (M8插座) |
| 3 (M12插头) | BN | 1 (M8插头) | |
| 5 (M12插头) | BK | 4 (M8插头)| 4 (M8插座) | |
| NC (M12插头) | BU | 3 (M8插头)| 3 (M8插座) | |
| 阻燃等级，符合UL 94 | HB |
| 密封材料 | NBR |
| 夹具本体材料 | TPU，阻燃性高，具自熄灭性质 |
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 螺钉连接材料 | 锌铸，镀镍 |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 48 V AC |
| 60 V DC | |
| 额定电流IN | 4 A |
| 机械参数 | |
| 插／拔周期 | ≥ 100 |
| 状态显示 | 无 |
| 状态显示 | 否 |
| 连接1 | |
| 类型 | 孔式 直头 M12 SPEEDCON |
| 锁定类型 | SPEEDCON |
| 防插错编码类型 | A |
| 连接2 | |
| 类型 | 插头 直头 M8 |
| 防插错编码类型 | A |
| 连接3 | |
| 类型 | 插头 直头 M8 |
| 防插错编码类型 | A |
| 电缆长度 | 0.2 m |
| 无卤素PUR黑色 [PUR] | |
| 尺寸圖 |
|
| 电缆重量 | 18 kg/km |
| UL AWM | 20549 / 10493 (80°C/300 V) |
| 位数 | 3 |
| 屏蔽 | 无 |
| 光缆类型 | 无卤素PUR黑色 [PUR] |
| 导线结构 信号线 | 32x 0.10 mm |
| AWG，信号线 | 24 |
| 导线横截面 | 3x 0.25 mm² (信号线路) |
| 线径，包括绝缘层 | 1.17 mm ±0.02 mm |
| 电缆外径 | 3.60 mm ±0.15 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 黑-灰色 RAL 7021 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | PP |
| 单线，颜色 | 棕色、蓝色、黑色 |
| 厚度，绝缘 | ≥ 0.21 mm (线芯绝缘) |
| 厚度，外部护套 | 大约 0.50 mm |
| 总绞线 | 3线，绞合 |
| 绞线长度，总绞线 | 40 mm |
| 最大导线电阻 | ≤ 78 Ω/km (20 °C时) |
| 绝缘电阻 | ≥ 100 GΩ*km (20 °C时) |
| 额定电压，电缆 | ≤ 300 V |
| 测试电压 | ≥ 3000 V |
| 最小弯曲半径，固定式安装 | 18 mm |
| 最小弯曲半径，移动式安装 | 36 mm |
| 动态负载能力（弯曲） | 最大折弯次数: 10000000， 弯曲半径: 44 mm， 横向轨迹: 10 m， 横向速度: 3 m/s， 加速度: 10 m/s² |
| 动态负载能力（扭转） | 扭矩: ±180 °/m， 扭转循环: ≥2000000， 扭转频率: 35 次/分钟 |
| 无卤素 | 符合DIN VDE 0472 第 815 章 |
| 阻燃 | 符合 UL 758/1581 FT2 标准 |
| DIN EN 60332-2-2 (20 s) | |
| 阻油性 | 符合DIN EN 60811-2-1标准 |
| 其它防护功能 | 防水解，防细菌腐蚀 |
| 好的抗酸，碱溶液及溶剂性 | |
| 耐盐水 | |
| 部分抗紫外线 (符合DIN EN ISO 4892-2-A标准) | |
| 特殊性质 | 可用于拖链 |
| 不含硅酮 | |
| 不带影响油漆涂层的物质 | |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) |
| -25 °C ... 80 °C (电缆，活动式安装) | |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 | |
| IP68 | |
| 环境温度（运行） (孔式连接器/针式连接器) | -25 °C ... 90 °C (针式/孔式) |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-101 |
| 标准标识 | M8针式插头连接器 |
| 标准/规格 | IEC 61076-2-104 |
