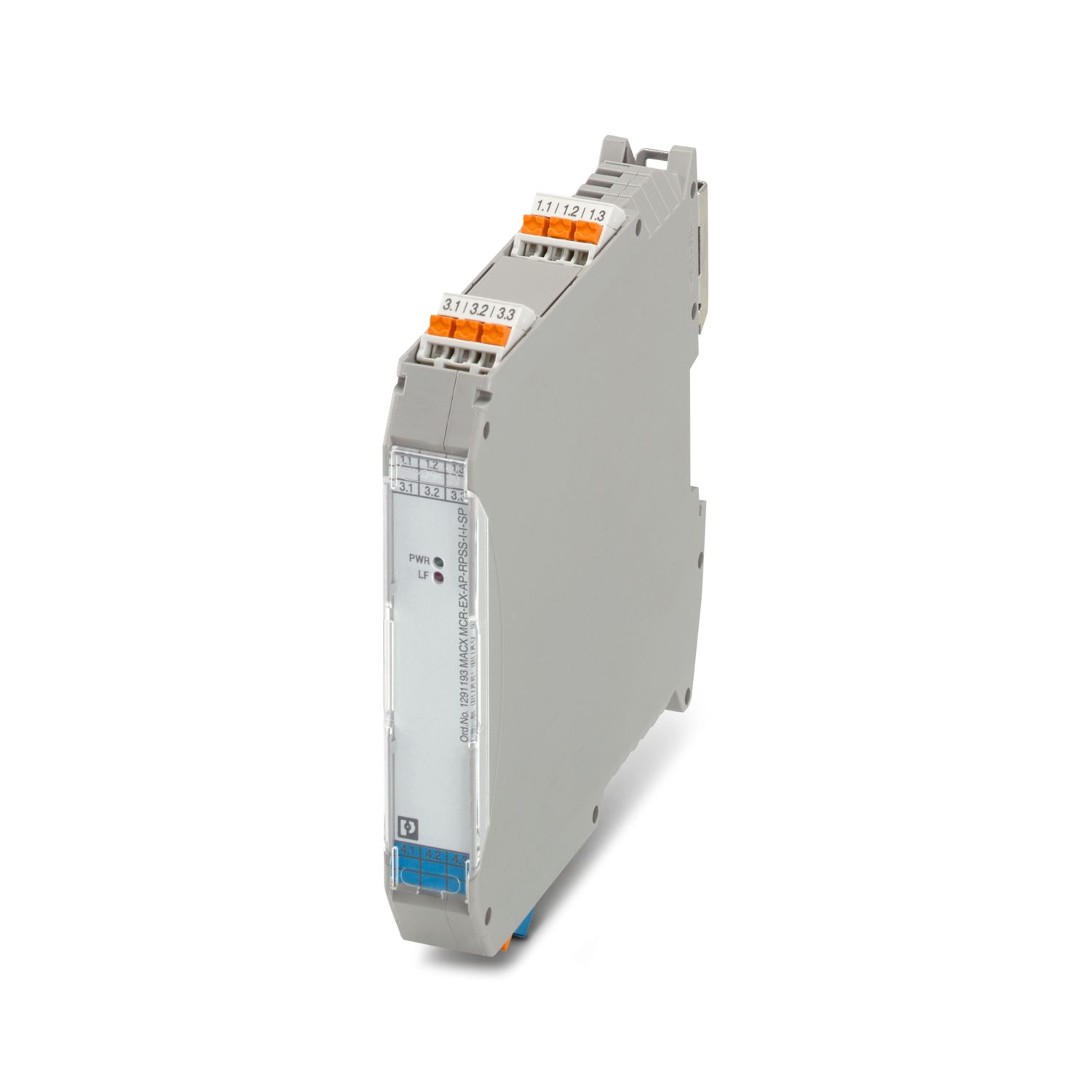

MACX MCR-EX-AP-RPSS-I-I-SP
-
馈电隔离器
1291193

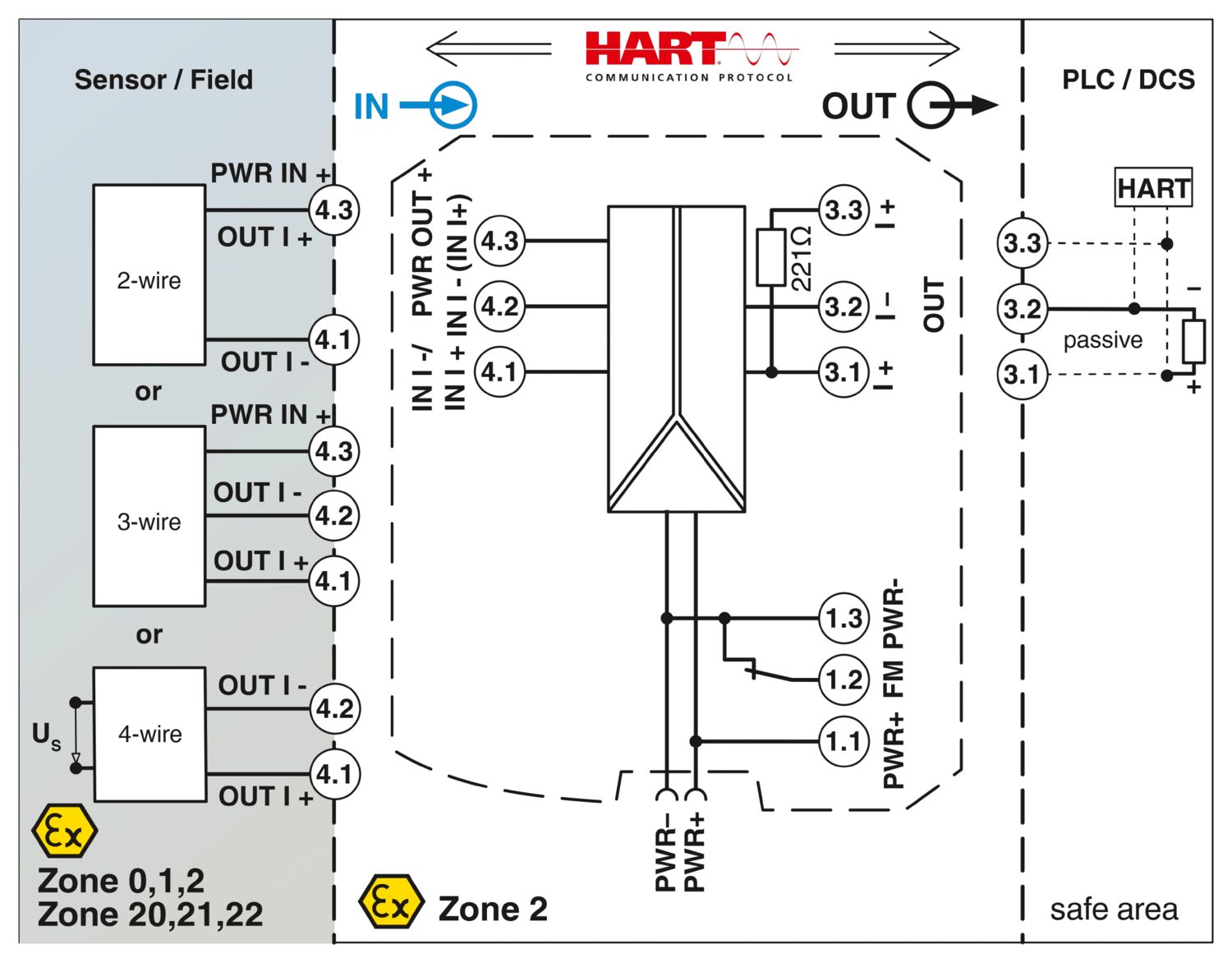

Ex i-馈电和输入隔离放大器为2，3 和4导线测量变送器馈电并将无源或有源0 mA / 4 mA ... 20 mA Ex i输入信号1:1传输为有源非Ex i输出信号。 通道数: 1， HART透明， 标准组态， 3端隔离， Safety Integrity Level (SIL, IEC 61508): 3， 直插式连接
產品細節
| 应用说明 | 精度，通常表示为UN、23°C下测量范围 (20 mA) 的百分比 |
| 操作注意事项 | 安装条件会影响环境温度。 请参考“控制柜安装说明”。 |
| 操作注意事项 | 输出特性 = 输入信号 |
| 产品类型 | 馈电隔离器 |
| 产品系列 | MACX Analog |
| 通道数目 | 1 |
| 电气隔离 | 3端隔离 |
| 输入和输出之间的电流隔离 | 是 |
| 信号传输行为 | In = Out |
| 温度系数，典型值 | ≤ 0.05 % (10 K) |
| 防止极性逆转 | 是 |
| 电气隔离 输入/输出 IEC/EN 60079-11 | |
| 标准/规程 | IEC/EN 60079-11 |
| 额定绝缘电压 | 375 VPP |
| 电气隔离 输入/电源 IEC/EN 60079-11 | |
| 标准/规程 | IEC/EN 60079-11 |
| 额定绝缘电压 | 375 VPP |
| 电气隔离 输入/错误信息输出 IEC/EN 60079-11 | |
| 标准/规程 | IEC/EN 60079-11 |
| 额定绝缘电压 | 375 VPP |
| 电气隔离 输入1/输出2 IEC/EN 60079-11 | |
| 标准/规程 | IEC/EN 60079-11 |
| 额定绝缘电压 | 375 VPP |
| 电气隔离 输出/电源 | |
| 测试电压 | 350 V (50 Hz, 60 s) |
| 电气隔离 输出1/输出2 | |
| 测试电压 | 350 V (50 Hz, 60 s) |
| 电气隔离 输出/电源/错误信息输出 | |
| 测试电压 | 350 V (50 Hz, 60 s) |
| 电源 | |
| 额定供电电压 | 24 V DC |
| 电源电压范围 | 18 V ... 31.2 V |
| 功耗 | 2.2 W (RL 250 Ω) |
| 功耗 | 2.7 W (20 mA) |
| 信号: 馈电隔离器运行 | |
| 输入说明 | 有源和无源电流输入，本安 |
| 输入信号 | 电流 |
| 电流输入信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA (带HART) | |
| 0 mA ... 24 mA (功能区) | |
| 输入电流的输入电阻 | ≤ 100 Ω (用于mA源) |
| 输入电流 | ≤ 50 mA (用于mA源) |
| 短路电流 | ≤ 35 mA |
| 线路故障检测 | < 3.6 mA (换行符) |
| > 20.5 mA (短路) | |
| 无负载电压 | ≤ 26 V |
| 信号: 馈电隔离器运行 | |
| 输入说明 | 无源电流输入，本安 |
| 电流输入信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA (带HART) | |
| 0 mA ... 24 mA (功能区) | |
| 输入电流的输入电阻 | ≤ 100 Ω (用于mA源) |
| 输入电流 | ≤ 50 mA |
| 短路电流 | ≤ 35 mA |
| 线路故障检测 | < 3.6 mA (换行符) |
| > 20.5 mA (短路) | |
| 无负载电压 | ≤ 26 V |
| 信号: 错误信息输出 | |
| 最大切换电压 | 30 V |
| 最大切换电流 | 100 mA |
| 信号: 馈电隔离器运行 | |
| 输出说明 | 电流输出（有源） |
| 电流输出信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA (带HART) | |
| 0 mA ... 24 mA (功能区) | |
| 负载 | 0 Ω ... 600 Ω |
| 0 Ω ... 379 Ω (带用于HART的内部221 Ω电阻) | |
| 输出波带（电流） | ≤ 40 µA (有效) |
| 线路故障检测 | < 3.6 mA (换行符) |
| 信号: 馈电隔离器运行 | |
| 输出说明 | 馈电隔离器运行 |
| 电流输出信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA (带HART) | |
| 0 mA ... 24 mA (功能区) | |
| 负载 | 0 Ω ... 600 Ω |
| 0 Ω ... 379 Ω (带用于HART的内部221 Ω电阻) | |
| 输出波带（电流） | ≤ 40 µA (有效) |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 防爆安装 (EPL) | Gc |
| 本安电路 (EPL) | Ga |
| Da | |
| Ma | |
| 安全数据: 馈电隔离器运行 | |
| 最大内部电感Li | 可忽略 |
| 最大内部电容Ci | 可忽略 |
| 最大输出电压Uo | 27 V |
| 最大输出电流Io | 88 mA |
| 最大输出功率Po | 576 mW |
| 最大安全电压Um | 253 V AC |
| IIA (简单回路): 最大外部电感Lo / 最大外部电容Co | 28 mH / 2330 nF |
| IIB/IIIC (简单回路): 最大外部电感Lo / 最大外部电容Co | 17 mH / 705 nF |
| IIC (简单回路): 最大外部电感Lo / 最大外部电容Co | 2.3 mH / 90 nF |
| I (简单回路): 最大外部电感Lo / 最大外部电容Co | 40 mH / 3750 nF |
| IIA (混合回路): 最大外部电感Lo / 最大外部电容Co | 28 mH / 410 nF， 2 mH / 480 nF， 1 mH / 540 nF， 0.2 mH / 820 nF |
| IIB/IIIC (混合回路): 最大外部电感Lo / 最大外部电容Co | 17 mH / 290 nF， 2 mH / 320 nF， 0.5 mH / 460 nF， 0.2 mH / 600 nF |
| IIC (混合回路): 最大外部电感Lo / 最大外部电容Co | 2 mH / 42 nF， 1 mH / 56 nF， 0.5 mH / 72 nF， 0.2 mH / 90 nF |
| I (混合回路): 最大外部电感Lo / 最大外部电容Co | 40 mH / 480 nF， 20 mH / 660 nF， 0.5 mH / 810 nF， 0.1 mH / 1200 nF |
| 安全数据: 馈电隔离器运行 | |
| 注意事项 | 连接电源 |
| 输入电压Ui | 30 V |
| 输入电流Ii | 100 mA |
| 输入功率Pi | 内部受限 |
| 最大内部电感Li | 可忽略 |
| 最大内部电容Ci | 可忽略 |
| 最大输出电压Uo | 4.1 V |
| 最大安全电压Um | 253 V AC |
| 数据通信（旁路） | |
| 支持的协议 | HART透明 |
| 频率测量范围 | 0.5 kHz ... 10 kHz (双向HART传输) |
| 状态显示 | 绿色 LED (电源电压) |
| 红色 LED（线路故障） |
| 尺寸图 |
|
| 宽度 | 17.5 mm |
| 高度 | 107.8 mm |
| 深度 | 113.7 mm |
| 深度 NS 35/7,5 | 114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
| 阻燃等级，符合UL 94 | V0 |
| 外壳材料 | PA 6.6 |
| 环境条件 | |
| 保护等级 | IP20 (端子) |
| IP30 (外壳) | |
| 环境温度（运行） | -20 °C ... 70 °C (独立设备：任意安装位置) |
| -20 °C ... 55 °C (成组装配：无空气循环的垂直DIN导轨) | |
| -20 °C ... 65 °C (成组装配：带空气循环的垂直DIN导轨) | |
| -20 °C ... 60 °C (成组装配：无空气循环的水平DIN导轨) | |
| -20 °C ... 65 °C (成组装配：带空气循环的水平DIN导轨) | |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m |
| 允许湿度（运行） | ≤ 95 % (无冷凝) |
| ATEX | |
| 标识 | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | |
| 标识 | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Safety Integrity Level (SIL, IEC 61508) | |
| 标识 | 3 |
| 电磁兼容性 | 根据以下标准和法规进行测试：EN 61326-1（针对工业用途）、NAMUR NE 21 |
| 电气隔离 | 3端隔离 |
| 安装类型 | NS 35/15，NS 35/7,5 |
| 安装位置 | 垂直，水平 |
