cUL认证
核准 ID: FILE E 221474| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 14 |
UL认证
核准 ID: FILE E 221474| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 14 |
SACC-M12MSS-2PECON-PG 9-M
-
电源连接器
1419639
电源连接器，3-位置，插头 直头 M12，编码: S，螺钉连接，螺圈材料: 锌铸，镀镍，电缆密封 Pg9，电缆外径 6 mm ... 8 mm，适用于最高16 A/630 V的交流电，触点4主动接地式
產品細節

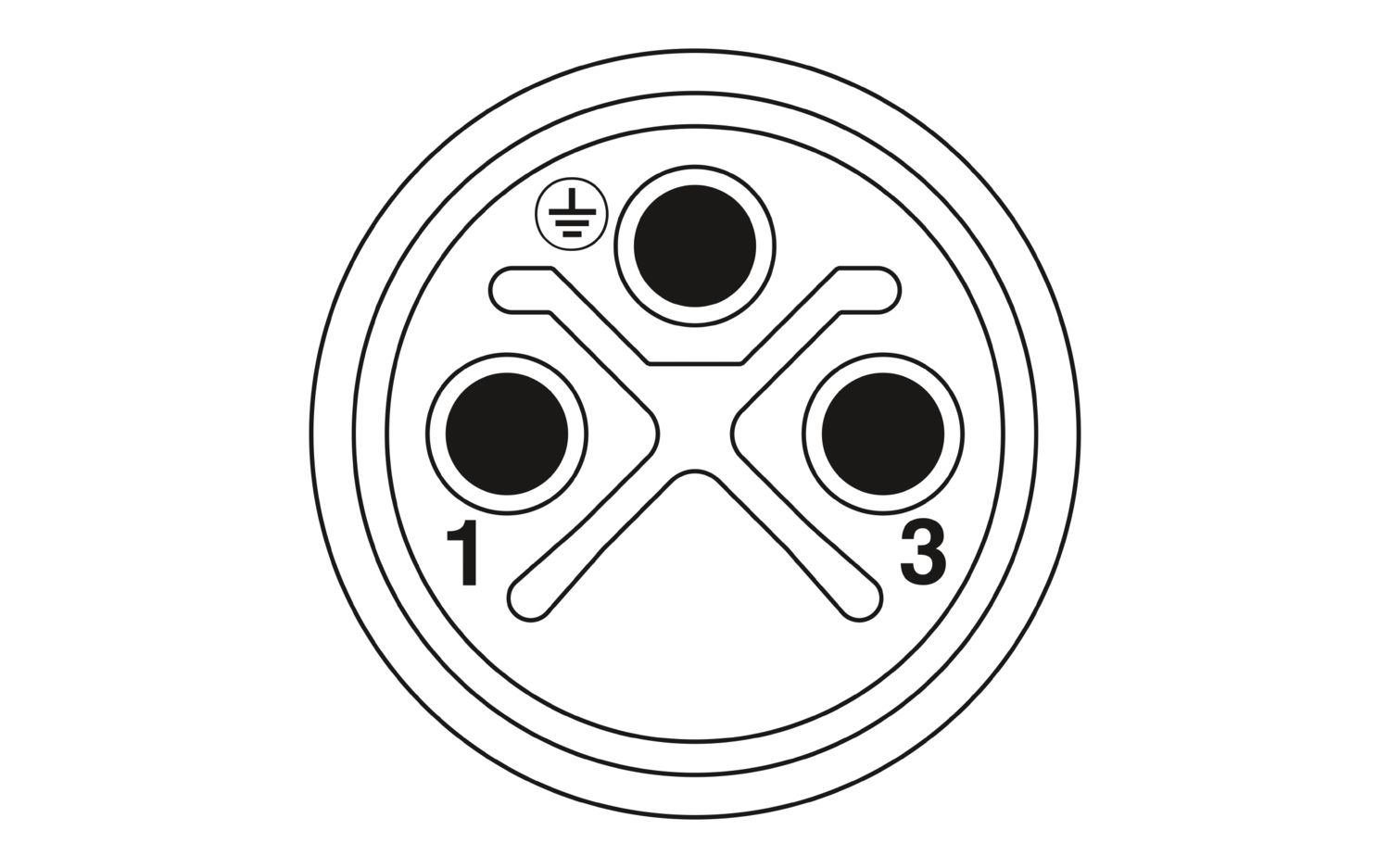

| 概述 | 将电缆护套剥去21 mm，导线绝缘层剥去6 mm，对冷压头进行压接，随后将其截短至5 mm。带截短冷压头的导线长度：20 mm。将导线连接并使用0.2 Nm的安装螺钉固定。 |
| 组装说明 | 注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。 |
| 产品类型 | 圆形连接器（电缆侧） |
| 应用 | 电源 |
| 位数 | 3 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | S |
| 电缆出口 | 直头 |
| Pg螺钉连接 | Pg9 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 尺寸图 |
|
| 长度 | 60 mm |
| 接合螺母扳手规格 | 16 mm |
| 外部尺寸 | |
| 外径 | 6 mm ... 8 mm |
| 壳体 | |
| 直径外壳 | 20 mm |
| 阻燃等级，符合UL 94 | V0 |
| 密封材料 | NBR |
| 夹具本体材料 | PA |
| 接触件材料 | CuZn |
| 材料接触表面 | Au |
| 接触件载体材料 | PA |
| 螺钉连接材料 | 锌铸，镀镍 |
| 导线连接 | |
| 连接方式 | 螺钉连接 |
| 接线横截面 | 0.75 mm² ... 1.5 mm² (带冷压头) |
| 0.75 mm² ... 2.5 mm² (刚性) | |
| 可连接导线横截面AWG | 18 ... 16 (带冷压头) |
| 单根电线的剥线长度 | 5 mm |
| 紧固扭矩 | 0.4 Nm (M12 螺圈) |
| 0.8 Nm ... 1 Nm (压紧螺钉及插头外壳) | |
| 0.4 Nm (插头尽可能旋入插头外壳) | |
| 0.2 Nm (螺钉接线端子) | |
| 额定过电压 | 6 kV |
| 接触电阻 | ≤ 5 mΩ |
| 绝缘电阻 | > 10 GΩ |
| 额定电压 UN | 630 V AC |
| 额定电流IN | 16 A (使用2.5 mm²绞线时) |
| 16 A (40 °C时) |
| 机械参数 | |
| 插／拔周期 | > 100 |
| 连接1 | |
| 插座设计 | 插头 |
| 插座出线 | 直头 |
| 插座螺纹类型 | M12 |
| 编码 | S |
| 单根导线的剥线长度 | 5 mm |
| 环境条件 | |
| 保护等级 | IP67 |
| 环境温度（运行） (孔式连接器/针式连接器) | -40 °C ... 85 °C (针式/孔式) |
| M12 | |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-111 |
您的優勢
防护等级高，能在现场安全使用
螺钉连接：适用于多种不同导体的成熟连接技术
性能高：AC连接器，最大可适用于16 A和630 V AC
通过专门的S编码可避免安装错误
