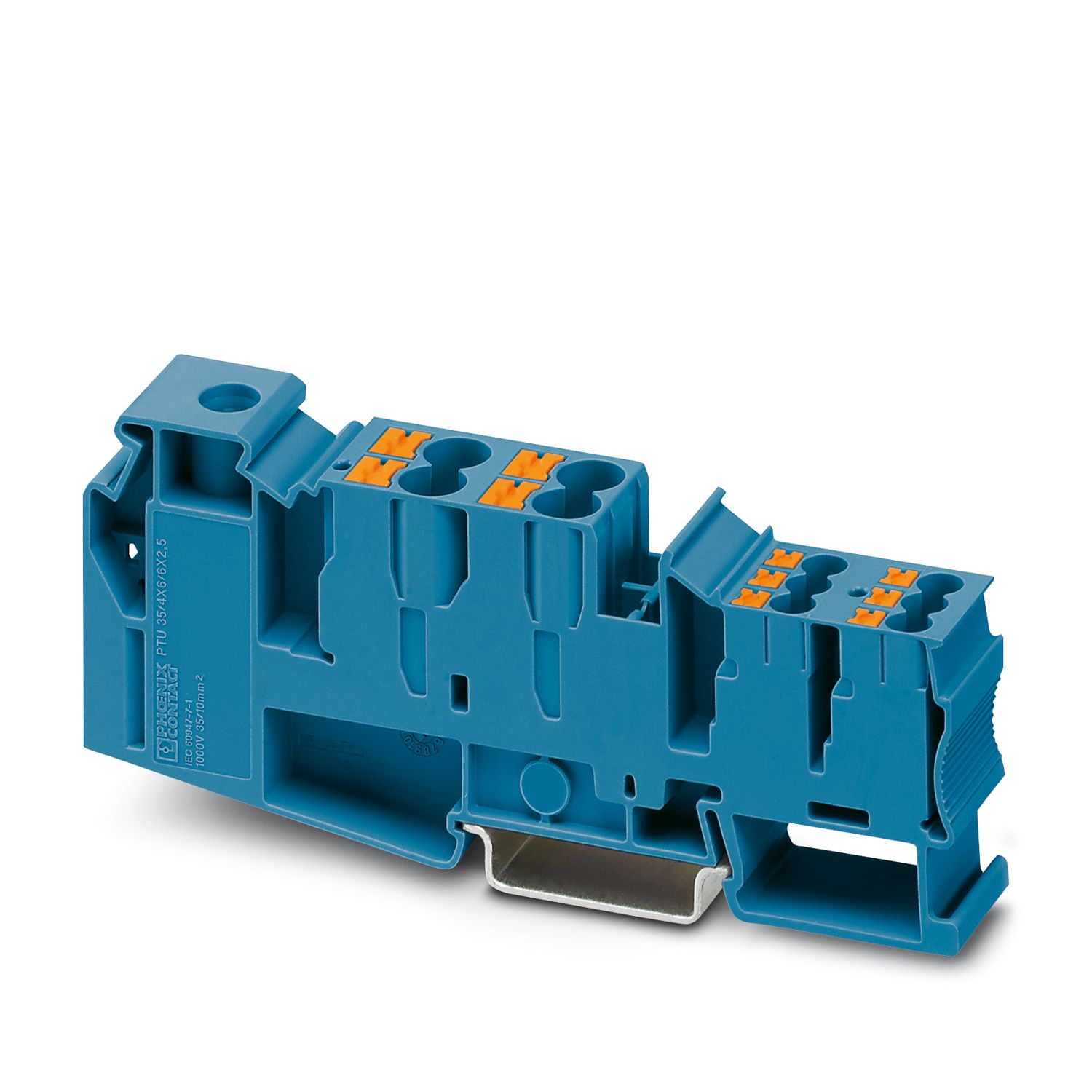

PTU 35/4X6/6X2,5 BU - 电位分配端子 - 3214081

操作注意事项	在最终应用中，必须考虑所连接导线的过载和短路保护适用的安全规定。

产品类型	电位分配模块
产品系列	PTU
连接量	11
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	2

额定条件下的最大功耗	4.06 W

维修入口	是
每层的连接数量	11
第1层左边连接
螺纹	M6
紧固扭矩	3.2 ... 3.7 Nm
剥线长度	18 mm
塞规	B9
连接符合标准	IEC 60947-7-1
刚性导线横截面	1.5 mm² ... 50 mm²
横截面 AWG	14 ... 2 (按IEC标准修订)
柔性导线横截面	1.5 mm² ... 50 mm²
导线横截面，柔性[AWG]	14 ... 2 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	1.5 mm² ... 35 mm²
柔性导线横截面（带塑料绝缘管的套管）	1.5 mm² ... 35 mm²
2根横截面相同的导线，刚性导线	1.5 mm² ... 16 mm²
2根横截面相同的导线，AWG刚性	16 ... 6 (按IEC标准修订)
2根横截面相同的导线，柔性导线	1.5 mm² ... 10 mm²
2根横截面相同的导线，AWG柔性	16 ... 8 (按IEC标准修订)
2根具有相同横截面的导线，柔性，带套管但不带塑料套管	1.5 mm² ... 10 mm²
标称电流	105 A
最大负载电流	105 A (所有连接导线的总电流不得超过最高负载电流)
额定电压	1000 V
第一层连接，内部
剥线长度	12 mm
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.5 mm² ... 10 mm²
横截面 AWG	20 ... 8 (按IEC标准修订)
柔性导线横截面	0.5 mm² ... 6 mm²
导线横截面，柔性[AWG]	20 ... 10 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.5 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.5 mm² ... 6 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1.5 mm²
标称电流	41 A
最大负载电流	41 A
额定电压	1000 V
额定横截面	6 mm²
第1层右边连接
剥线长度	8 mm ... 10 mm
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.14 mm² ... 4 mm²
横截面 AWG	26 ... 12 (按IEC标准修订)
柔性导线横截面	0.14 mm² ... 2.5 mm²
导线横截面，柔性[AWG]	26 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.14 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1.5 mm²
标称电流	24 A
最大负载电流	24 A
额定电压	1000 V
额定横截面	2.5 mm²
第一层连接，内部直接插拔式连接横截面
刚性导线横截面	1 mm² ... 10 mm²
刚性导线横截面[AWG]	18 ... 8 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	1 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管）	1 mm² ... 6 mm²
第1层右边连接直接插拔式连接横截面
刚性导线横截面	0.34 mm² ... 4 mm²
柔性导线横截面（套管不带塑料绝缘管）	0.34 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.34 mm² ... 2.5 mm²

宽度	16.3 mm
高度	110.4 mm
NS 35/7,5深度	48.8 mm
NS 35/15深度	56.3 mm

颜色	蓝色 (RAL 5015)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	130 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电涌电压测试
测试电压设定值	9.8 kV
结果	已通过测试
短时耐受电流 35 mm²	3 kA
短时耐受电流 50 mm²	4.8 kA
结果	已通过测试
工频耐受电压
测试电压设定值	2.2 kV
结果	已通过测试

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 35
测试力设定值	10 N
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	1.5 mm² / 0.4 kg
		35 mm² / 6.8 kg
		50 mm² / 9.5 kg
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	0.5 mm² / 0.3 kg
		6 mm²/ 1.4 kg
		10 mm² / 2 kg
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	0.14 mm² / 0.2 kg
		2.5 mm² / 0.7 kg
		4 mm² / 0.9 kg
结果	已通过测试

老化
温度循环	192
结果	已通过测试
针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2008-03
频谱	2类，B级使用寿命测试，在转向架上进行
频率	f₁ = 5 Hz 到 f₂ = 250 Hz
ASD等级	6.12 (m/s²)²/Hz
加速度	3.12g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形	半弦
加速度	30g
电击时间	18 毫秒
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
结果	已通过测试
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

切换、测量和监控

自动化

供电、充电及保护

标识、组装和安装

连接

PTU 35/4X6/6X2,5 BU - 电位分配端子

3214081

產品細節

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus认证

EAC

相容的產品

您的優勢

訂購號	3214081
件數/包裝	20 件數
最低訂購量	1 件數
產品密鑰	BE2219
目錄頁面	頁碼 129 (C-1-2019)
GTIN	4055626170565
每件的重量（含包裝）	76.85 g
每件的重量（不含包裝）	76.85 g
關稅稅率代號	85369010
產地	CN

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是 (無豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%

机械参数
开口式侧板	否

安装类型	NS 35/7,5
安装类型		NS 35/15
