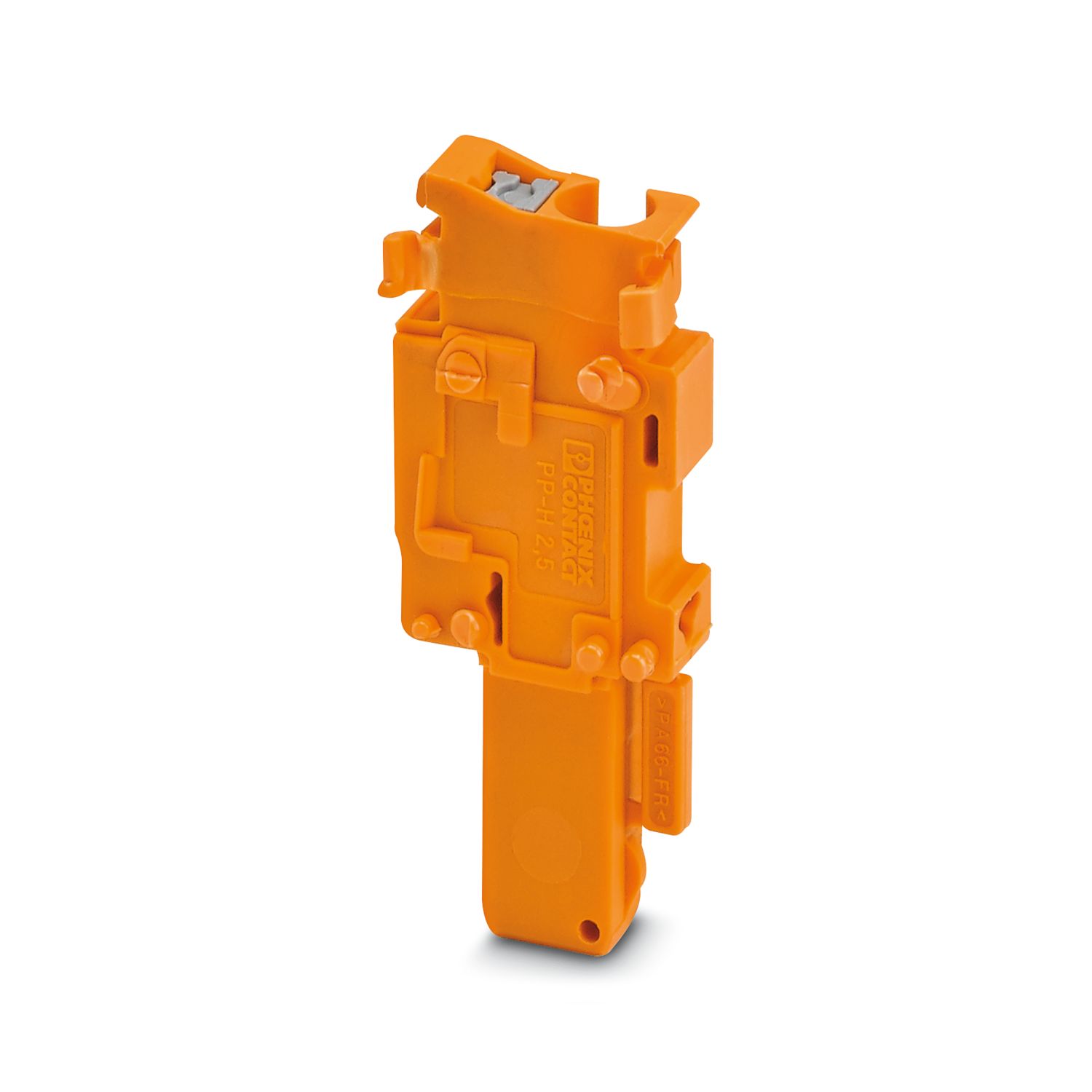

PP-H 2,5/1-R OG - 插拔件 - 3061949

产品类型	端子插头
位数	1
针距	5.2 mm
连接量	1
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	6 kV
额定条件下的最大功耗	0.77 W

每层的连接数量	1
额定横截面	2.5 mm²
第一层
剥线长度	10 mm
塞规	A3
连接符合标准	IEC 61984
刚性导线横截面	0.14 mm² ... 4 mm²
横截面 AWG	26 ... 12 (按IEC标准修订)
柔性导线横截面	0.14 mm² ... 2.5 mm²
导线横截面，柔性[AWG]	26 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.14 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.14 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm²
标称电流	24 A
最大负载电流	24 A (当连接截面积为4 mm²的导线时)
额定电压	500 V
额定横截面	2.5 mm²
第一层直接插拔式连接横截面
刚性导线横截面	0.34 mm² ... 4 mm²
柔性导线横截面（套管不带塑料绝缘管）	0.34 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.34 mm² ... 2.5 mm²

颜色	橙色 (RAL 2003)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	130 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

环境条件
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（存放/运输）	30 % ... 70 %

訂購號	3061949
件數/包裝	50 件數
最低訂購量	50 件數
提示	根據訂單生產（不接受退貨）
產品密鑰	BE2244
GTIN	4046356669214
每件的重量（含包裝）	3.734 g
每件的重量（不含包裝）	3.734 g
關稅稅率代號	85366990
產地	PL

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是 (無豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%

切换、测量和监控

自动化

供电、充电及保护

标识、组装和安装

连接

PP-H 2,5/1-R OG - 插拔件

3061949

產品細節

ETIM

UNSPSC

相容的產品

您的優勢

机械参数
开口式侧板	否
