cULus认证
核准 ID: E60425-19920306| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 150 V | 6 A | |||
| 使用组 C | ||||
| 50 V | 6 A | |||
VDE报告 带生产监控
核准 ID: 40042389| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 160 V | 6 A |
DMCV 0,5/10-G1-2,54 SMD R44
-
PCB插座
1845250
PCB插座， 额定横截面: 0.5 mm2， 颜色: 黑色， 额定电流: 6 A， 额定电压(III/2): 160 V， 触点表面: Au， 触点类型: 针式插头， 电位数: 20， 行数: 2， 位数: 10， 连接量: 20， 产品系列: DMCV 0,5/..-G1-SMD， 针距: 2.54 mm， 安装: SMD 焊接， 针脚排列: 线性几何结构， 每个电势的焊针数量: 1， 插拔系统: COMBICON DFMC 0,5， 针式连接器样式对齐: 标准， 互锁: 不带， 安装方式: 不带， 包装类型: 宽44 mm的卷带包装
產品細節
| 产品类型 | PCB插座 |
| 产品系列 | DMCV 0,5/..-G1-SMD |
| 产品线 | COMBICON Connectors XS |
| 位数 | 10 |
| 针距 | 2.54 mm |
| 连接量 | 20 |
| 行数 | 2 |
| 电位数目 | 20 |
| 安装法兰 | 不带 |
| 针脚排列 | 线性几何结构 |
| 每个电位的焊针 | 1 |
| 特性 | |
| 额定电流IN | 6 A |
| 额定电压 UN | 160 V |
| 接触电阻 | 2.5 mΩ |
| 额定电压(III/3) | 32 V |
| 额定电涌电压(III/3) | 2.5 kV |
| 额定电压(III/2) | 160 V |
| 额定电涌电压(III/2) | 2.5 kV |
| 额定电压 (II/2) | 160 V |
| 额定电涌电压(II/2) | 2.5 kV |
| 安装类型 | SMD 焊接 |
| 针脚排列 | 线性几何结构 |
| 工艺说明 | |
| 过程 | 回流焊 |
| 潮敏级别 | MSL 1 |
| 分类温度 Tc | 260 °C |
| 回流焊焊接周期 | 3 |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 全镀金 |
| 触点区域金属表面（顶层） | 金 (0.25 Au) |
| 触点区域金属表面（中层） | 镍 (2 - 4 µm Ni) |
| 焊接区域金属表面（顶层） | 金 (0.25 Au) |
| 焊接区域金属表面（中层） | 镍 (2 - 4 µm Ni) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 黑色 (9005) |
| 绝缘材料 | LCP |
| 绝缘材料组 | IIIa |
| CTI符合IEC 60112 | 175 |
| 阻燃等级，符合UL 94 | V0 |

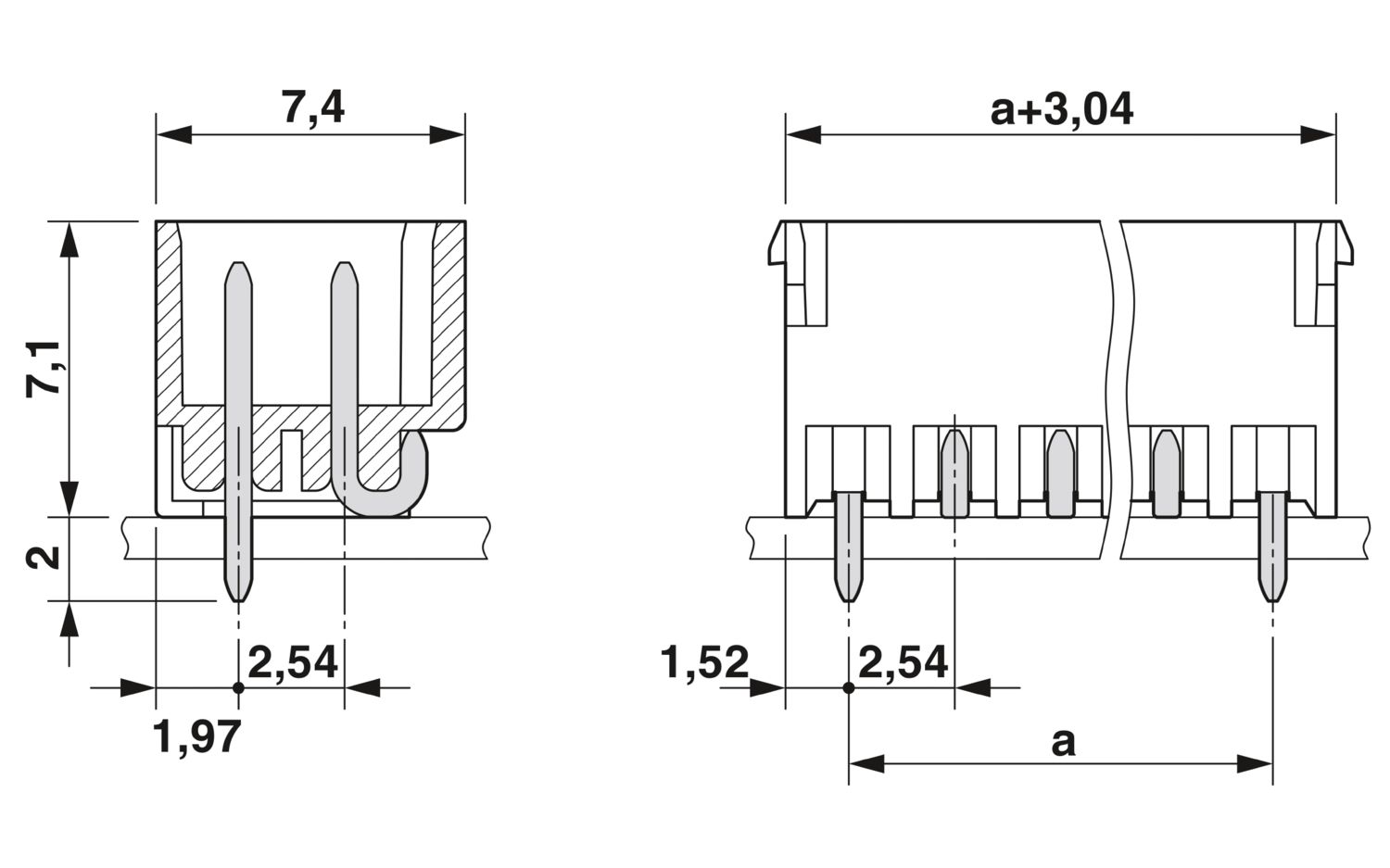

| 尺寸图 |
|
| 针距 | 2.54 mm |
| 宽度 [w] | 29.98 mm |
| 高度[h] | 7.1 mm |
| 长度[l] | 7.39 mm |
| 引脚尺寸 | 0.64 x 0.64 mm |
| PCB设计 | |
| Pad几何结构 | 1.2 x 2.85 mm |
| 1.2 x 2.85 mm | |
| 引脚间距 | 2.54 mm |
| 外观检查 | |
| 规格 | IEC 60512-1-1:2002-02 |
| 结果 | 已通过测试 |
| 尺寸检查 | |
| 规格 | IEC 60512-1-2:2002-02 |
| 结果 | 已通过测试 |
| 抗擦抹性 | |
| 规格 | IEC 60068-2-70:1995-12 |
| 结果 | 已通过测试 |
| 极性保护和编码 | |
| 规格 | IEC 60512-13-5:2006-02 |
| 结果 | 已通过测试 |
| 插芯中的触点底座 | |
| 规格 | IEC 60512-15-1:2008-05 |
| 插芯触点支架 要求 >20 N |
已通过测试 |
| 插入/拔出力 | |
| 结果 | 已通过测试 |
| 周期数 | 100 |
| 每个接线位的插入强度约 | 2 N |
| 每个接线位的拔出强度约 | 1 N |
| 温度测试 | 测试组C | |
| 规格 | IEC 60512-5-1:2002-02 |
| 已测芯数 | 16 |
| 绝缘电阻 | |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 电气间隙和爬电距离 | | |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | IIIa |
| 比较跟踪指标（IEC 60112） | CTI 175 |
| 额定绝缘电压 (III/3) | 32 V |
| 额定电涌电压 (III/3) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 1.5 mm |
| 最小爬电距离(III/3) | 1.5 mm |
| 额定绝缘电压 (III/2) | 160 V |
| 额定电涌电压(III/2) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 1.5 mm |
| 最小爬电距离(II/2) | 1.6 mm |
| 额定绝缘电压 (II/2) | 160 V |
| 额定过电压 (II/2) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 1.5 mm |
| 最小爬电距离(II/2) | 1.6 mm |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 500 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 500 Hz) |
| 每轴的测试周期 | 2 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 耐久性测试 | |
| 规格 | IEC 60512-9-1:2010-03 |
| 海平面脉冲耐受电压 | 2.95 kV |
| 体积电阻 R1 | 2.5 mΩ |
| 体积电阻 R2 | 2.7 mΩ |
| 插入／拔出周期 | 100 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 气候测试 | |
| 规格 | DIN 50018:2013-05 |
| 腐蚀应力 | 1.0 dm3 SO2转300 dm3/40 °C/3周期 |
| 热应力 | 105 °C/168 h |
| 大功率频率耐受电压 | 1.39 kV |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 105 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 尺寸图 |
|
| 包装类型 | 宽44 mm的卷带包装 |
| [W] 编带宽度 | 44 mm |
| [W2] 线圈总尺寸 | ≤ 50.4 mm |
| [A] 线圈直径 | ≤ 330 mm |
| 外包装类型 | 透明包装袋 |
| ESD等级 | (D) 静电导电 |
| 规格 | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
您的優勢
镀金触点保证传输质量长期保持稳定
专用于SMT生产工艺
竖直连接可实现在PCB上多排布局
小型部件尺寸，适用于空间狭窄的应用场合
