VDE绘图认证
核准 ID: 40050079| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 400 V | 16 A | 0.2 - 2.5 |

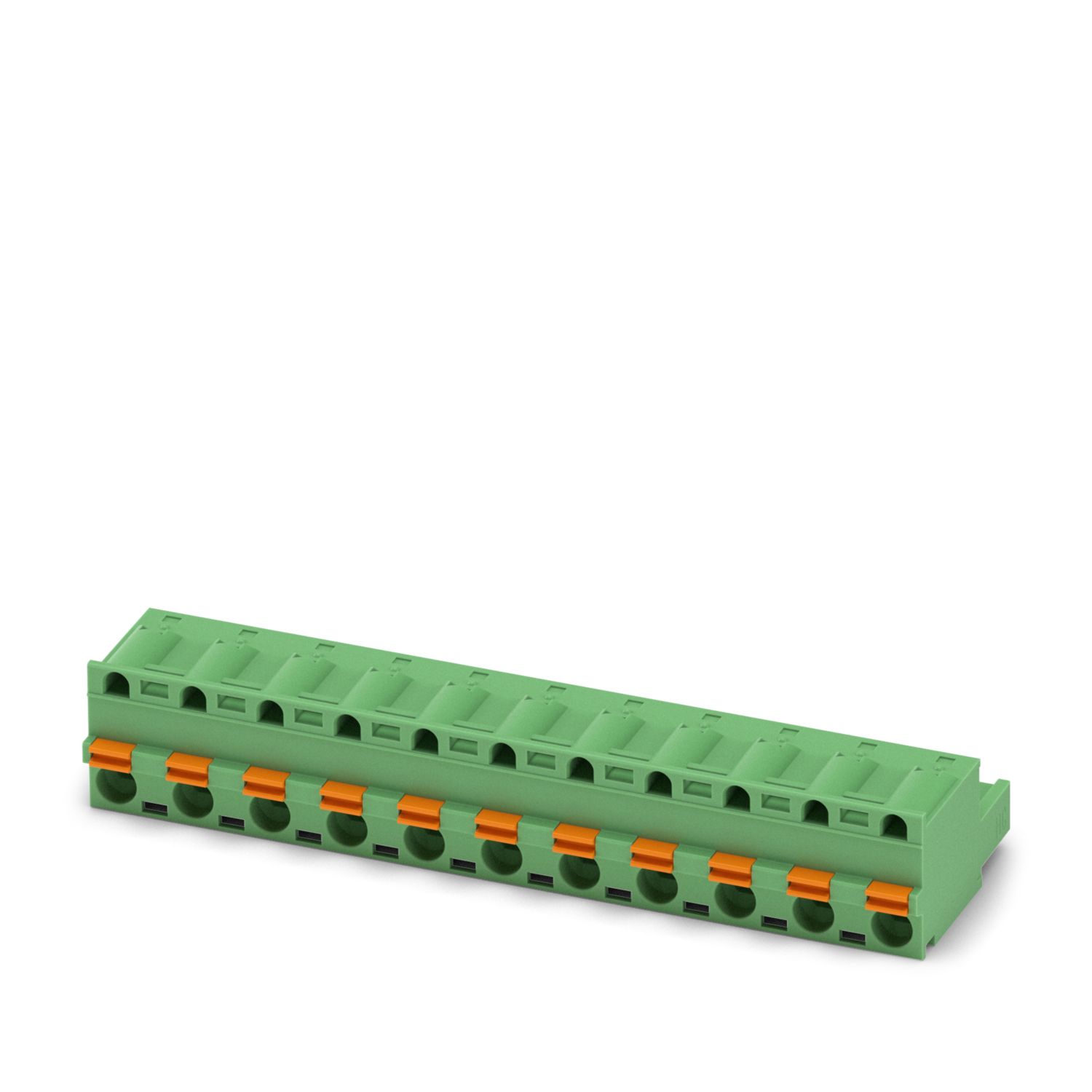

GFKC 2,5 HC/11-ST-7,62
-
PCB 插拔式连接器
1183935
PCB插拔式连接器， 额定横截面: 2.5 mm2， 颜色: 绿色， 额定电流: 16 A， 额定电压(III/2): 630 V， 触点表面: Sn， 触点类型: 孔式插头， 行数: 1， 位数: 11， 产品系列: GFKC 2,5 HC/..-ST， 针距: 7.62 mm， 接线方式: 直插式弹簧连接， 导线／PCB连接方向: 0 °， 锁扣: - 锁扣， 插拔系统: COMBICON MSTB 2,5 HC， 互锁: 不带， 安装方式: 不带， 包装类型: 纸箱包装
產品細節
| 产品类型 | PCB插拔式连接器 |
| 产品系列 | GFKC 2,5 HC/..-ST |
| 产品线 | COMBICON Connectors M |
| 位数 | 11 |
| 针距 | 7.62 mm |
| 行数 | 1 |
| 特性 | |
| 额定电流IN | 16 A |
| 额定电压 UN | 630 V |
| 接触电阻 | 1.3 mΩ |
| 额定电压(III/3) | 400 V |
| 额定电涌电压(III/3) | 6 kV |
| 额定电压(III/2) | 630 V |
| 额定电涌电压(III/2) | 6 kV |
| 额定电压 (II/2) | 1000 V |
| 额定电涌电压(II/2) | 6 kV |
| 连接技术 | |
| 连接器系统 | COMBICON MSTB 2,5 HC |
| 额定横截面 | 2.5 mm² |
| 触点类型 | 孔式插头 |
| 互锁 | |
| 锁定类型 | 不带 |
| 安装法兰 | 不带 |
| 导线连接 | |
| 连接方式 | 直插式弹簧连接 |
| 导线／PCB连接方向 | 0 ° |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1.5 mm² |
| 塞规a x b／直径 | 2.4 mm x 1.5 mm / 1.9 mm |
| 剥线长度 | 10 mm |
| 不带绝缘颈环的套管的规格 | |
| 推荐的压接工具 | 1212034 CRIMPFOX 6 |
| 带绝缘颈环的套管的规格 | |
| 推荐的压接工具 | 1212034 CRIMPFOX 6 |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 热浸镀锡 |
| 接线点金属表面（顶层） | 锡 (4 - 8 µm Sn) |
| 触点区域金属表面（顶层） | 锡 (4 - 8 µm Sn) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 机械数据 – 致动元件 | |
| 颜色 (执行机构) | 橙色 (2003) |
| 绝缘材料 | PBT |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 尺寸图 |
|
| 针距 | 7.62 mm |
| 宽度 [w] | 81.9 mm |
| 高度[h] | 15 mm |
| 长度[l] | 25.56 mm |
| 操作注意事项 | 依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。 |
| 导线连接 | |
| 规格 | IEC 60999-1:1999-11 |
| 结果 | 已通过测试 |
| 导线损坏和松动测试 | |
| 规格 | IEC 60999-1:1999-11 |
| 结果 | 已通过测试 |
| 重复连接和断开连接 | |
| 规格 | IEC 60999-1:1999-11 |
| 结果 | 已通过测试 |
| 拉伸测试 | |
| 规格 | IEC 60999-1:1999-11 |
| 导线横截面／导线类型／牵引力设定值／实际值 | 0.2 mm² / 刚性 / > 10 N |
| 0.2 mm² / 柔性 / > 10 N | |
| 2.5 mm² / 刚性 / > 50 N | |
| 2.5 mm² / 柔性 / > 50 N | |
| 插入/拔出力 | |
| 规格 | IEC 60512-13-2:2006-02 |
| 结果 | 已通过测试 |
| 周期数 | 25 |
| 每个接线位的插入强度约 | 5.5 N |
| 每个接线位的拔出强度约 | 5 N |
| 抗擦抹性 | |
| 规格 | IEC 60068-2-70:1995-12 |
| 结果 | 已通过测试 |
| 极性保护和编码 | |
| 规格 | IEC 60512-13-5:2006-02 |
| 结果 | 已通过测试 |
| 外观检查 | |
| 规格 | IEC 60512-1-1:2002-02 |
| 结果 | 已通过测试 |
| 尺寸检查 | |
| 规格 | IEC 60512-1-2:2002-02 |
| 结果 | 已通过测试 |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 耐久性测试 | |
| 规格 | IEC 60512-5:1992-08 |
| 海平面脉冲耐受电压 | 7.3 kV |
| 体积电阻 R1 | 1.3 mΩ |
| 体积电阻 R2 | 1.5 mΩ |
| 插入／拔出周期 | 25 |
| 气候测试 | |
| 规格 | ISO 6988:1985-02 |
| 腐蚀应力 | 0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期 |
| 热应力 | 100 °C/168 h |
| 大功率频率耐受电压 | 3.31 kV |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 100 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 温度测试 | 测试组C | |
| 规格 | IEC 60512-5-1:2002-02 |
| 已测芯数 | 6 |
| 绝缘电阻 | |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | 1012 Ω |
| 温度循环 | |
| 规格 | IEC 60999-1:1999-11 |
| 结果 | 已通过测试 |
| 电气间隙和爬电距离 | | |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | I |
| 比较跟踪指标（IEC 60112） | CTI 600 |
| 额定绝缘电压 (III/3) | 400 V |
| 额定电涌电压 (III/3) | 6 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 5.5 mm |
| 最小爬电距离(III/3) | 5.5 mm |
| 连接导线横截面注意事项 | 已连2.5 mm²导线（刚性） |
| 额定绝缘电压 (III/2) | 630 V |
| 额定电涌电压(III/2) | 6 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 5.5 mm |
| 最小爬电距离(II/2) | 5.5 mm |
| 额定绝缘电压 (II/2) | 1000 V |
| 额定过电压 (II/2) | 6 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 5.5 mm |
| 最小爬电距离(II/2) | 5.5 mm |
| 包装类型 | 纸箱包装 |
相容的產品
您的優勢
节约时间的插拔式连接方式，无需工具
通过颜色编码的操纵杆便于直观使用
内置的钢质双簧片提高了连接的可靠性，尤其是在有温度和功率波动的情况下
较大针距，可满足提高的电压要求
优化有限空间内的安装：可从一个方向操作和连接导线
使用内置的测试元件，可快速方便地进行测试
