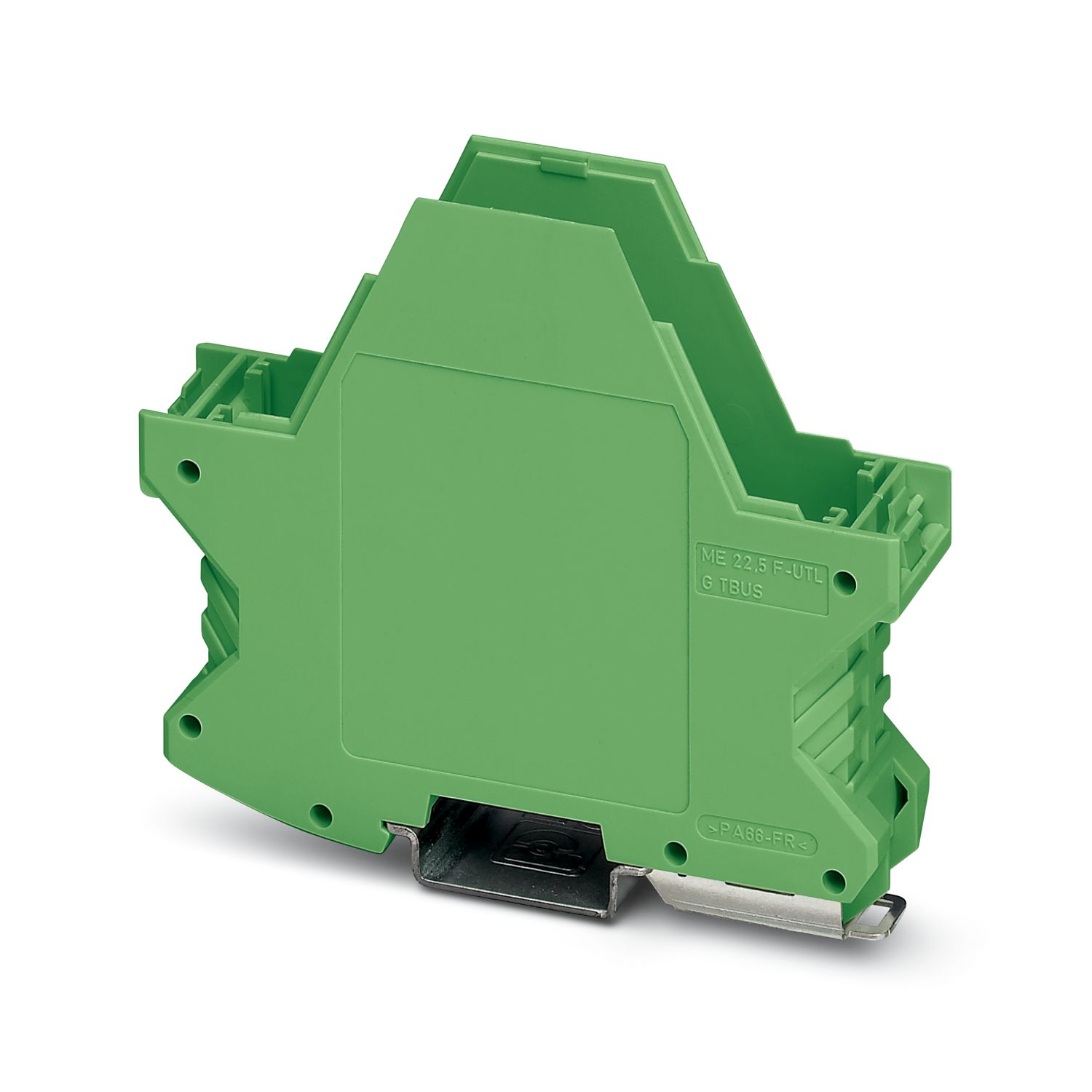

ME 22,5 F-UTG TBUS GN
-
安装基座壳体
2707424
电子模块壳体， 薄型， 不带通风栅， 宽度: 22.6 mm， 高度: 99 mm， 深度: 84.8 mm， 颜色: 绿色 (类似 RAL 6021)， 交叉连接: DIN导轨连接器， 横向连接器的位置编号: 5
此產品需要其他產品才能運作。
必要的附件
產品細節
| 组装说明 | 请参阅下载区内的应用说明。 |
| 推荐 | 总线连接器接触片的材料，电镀金（硬金） |
| 外壳类型 | 电子模块壳体 |
| 类型 | V0 |
| 位数 | 16 |
| 24 | |
| 带通风口 | 否 |

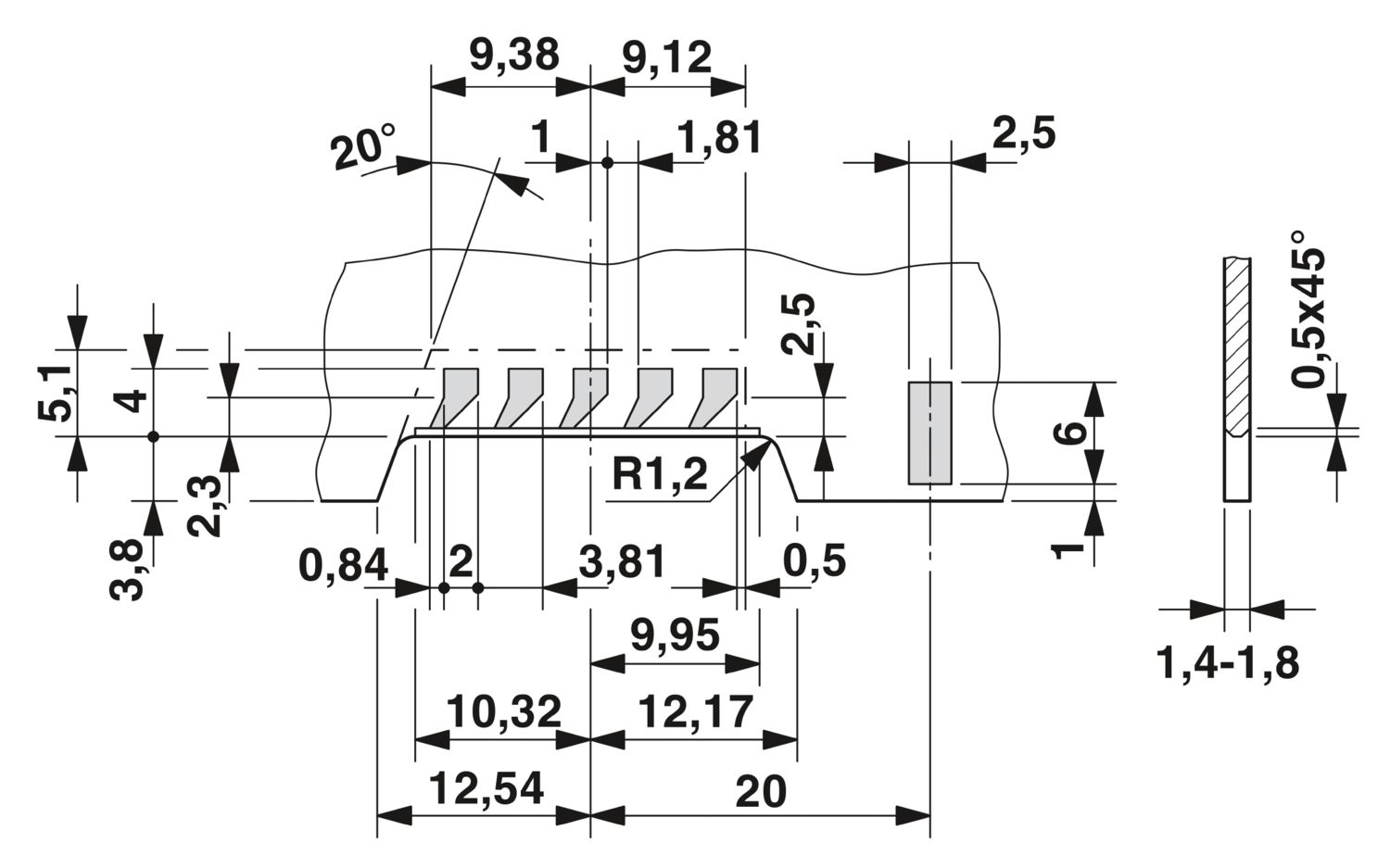

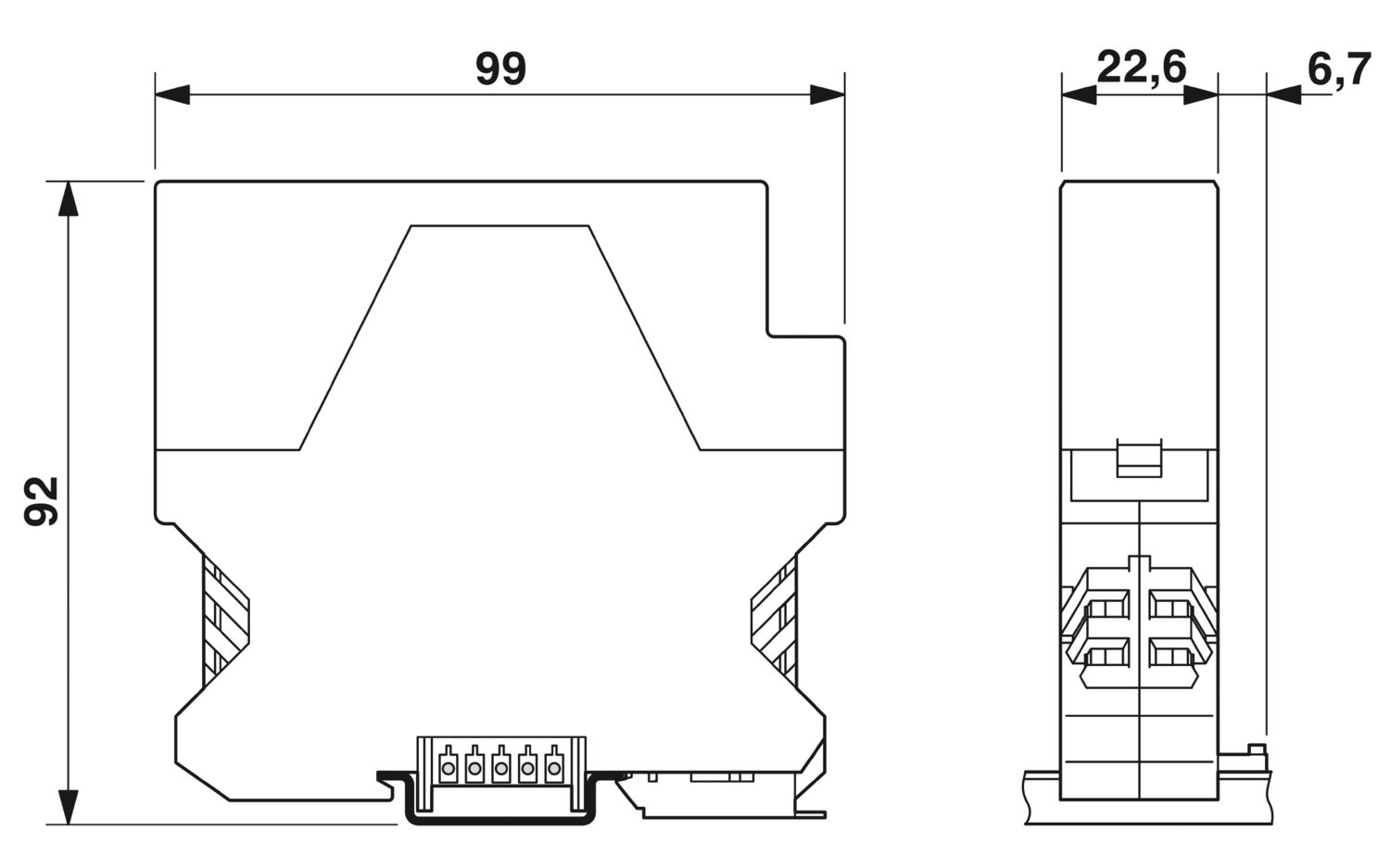

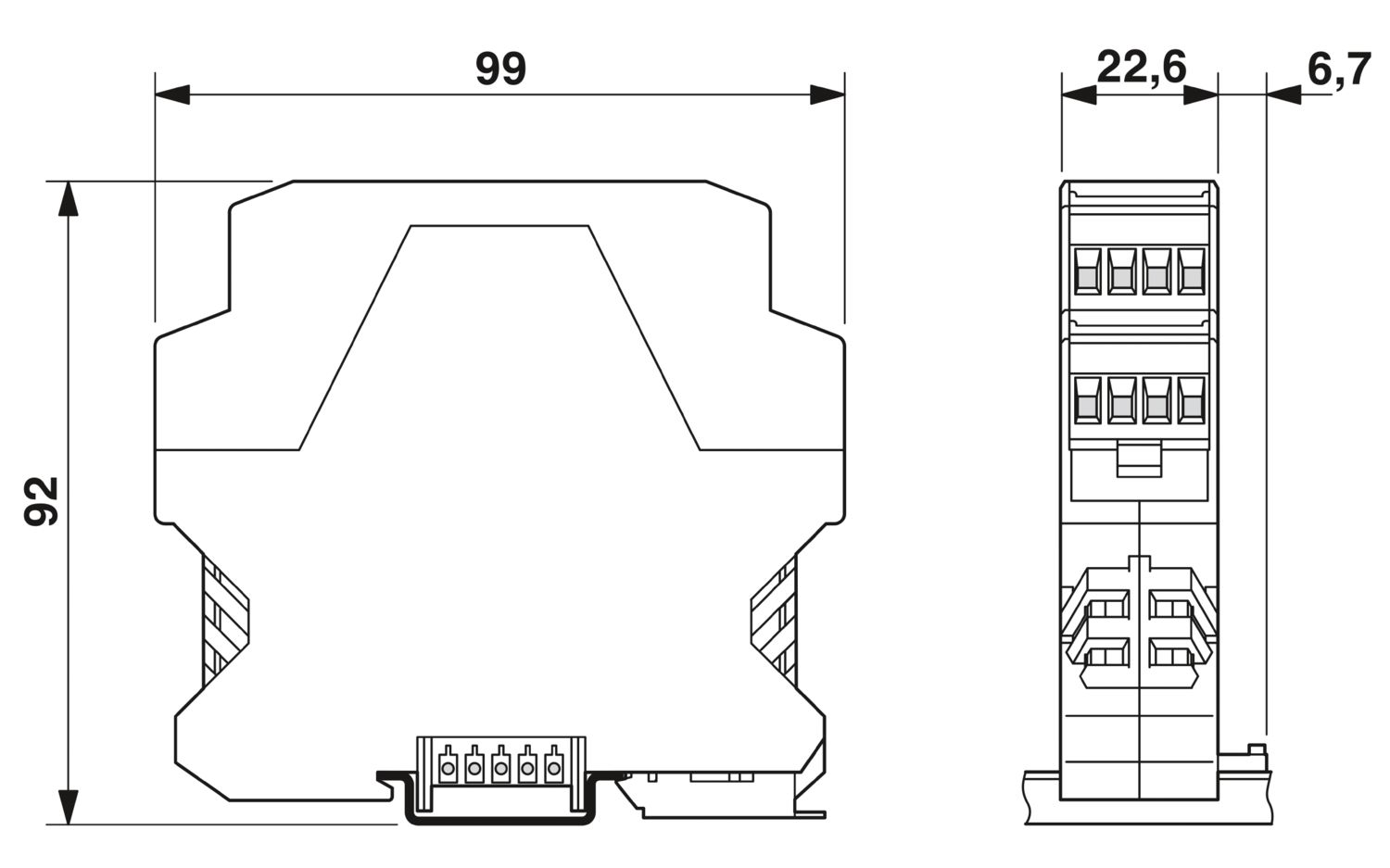

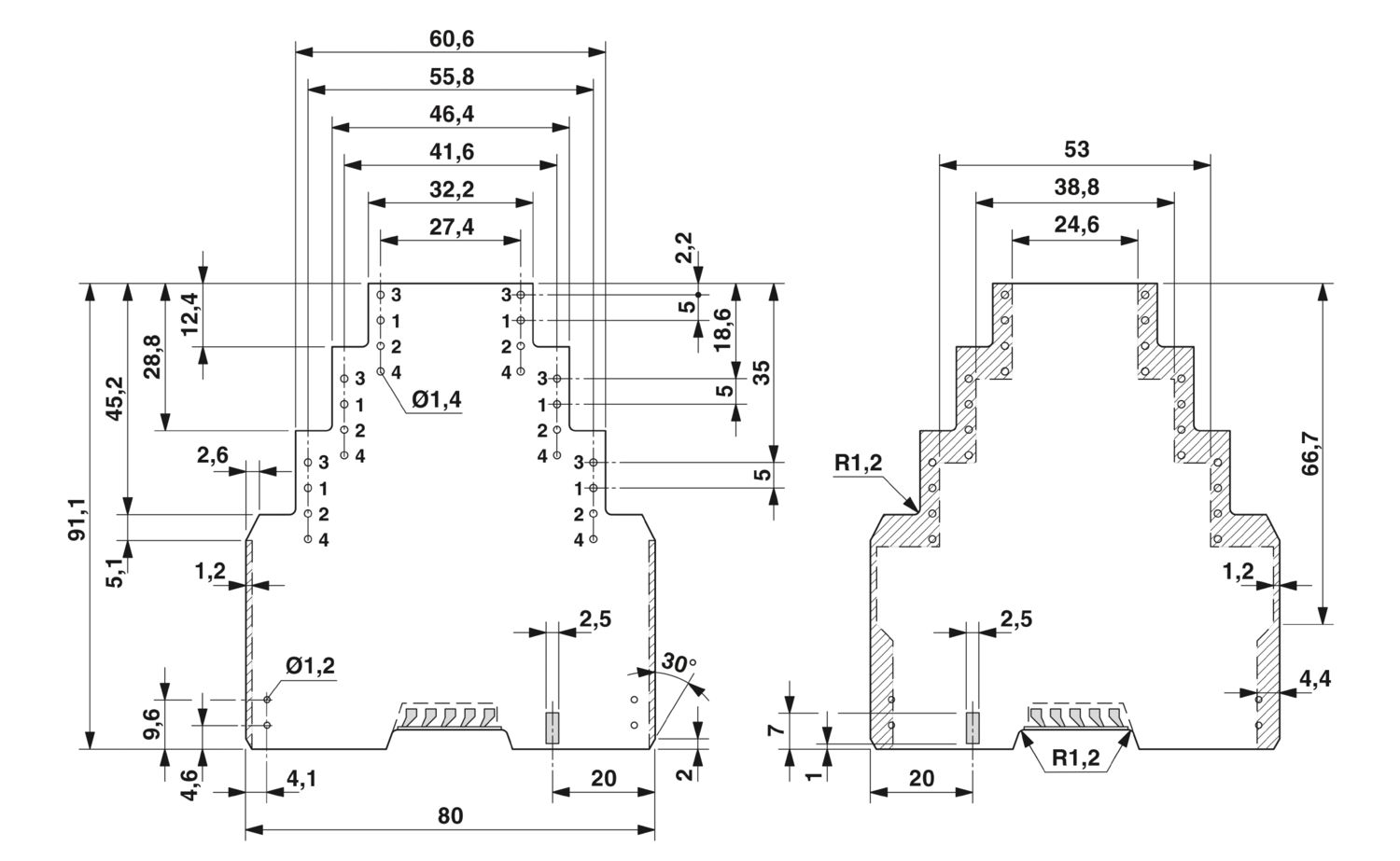

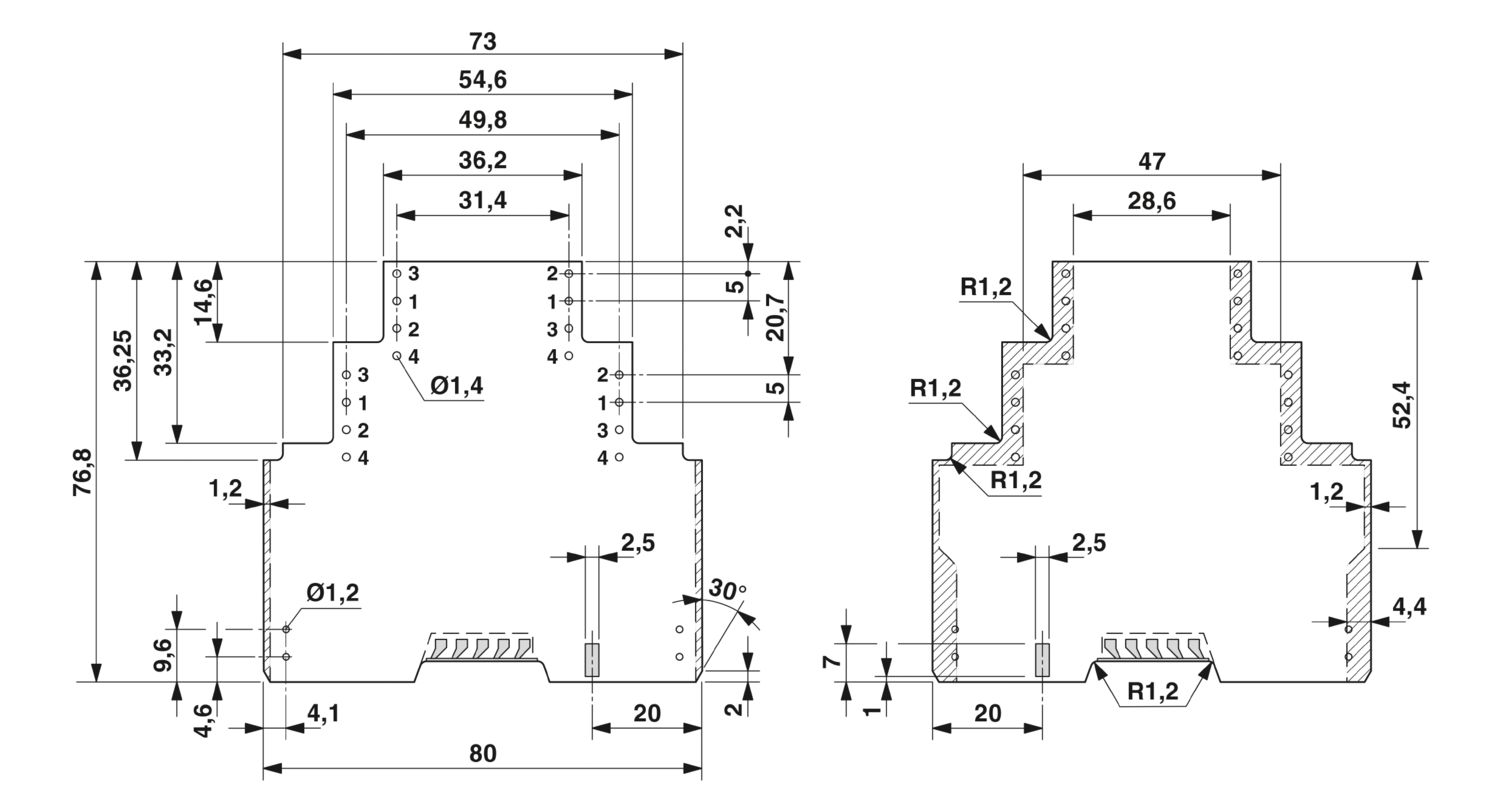

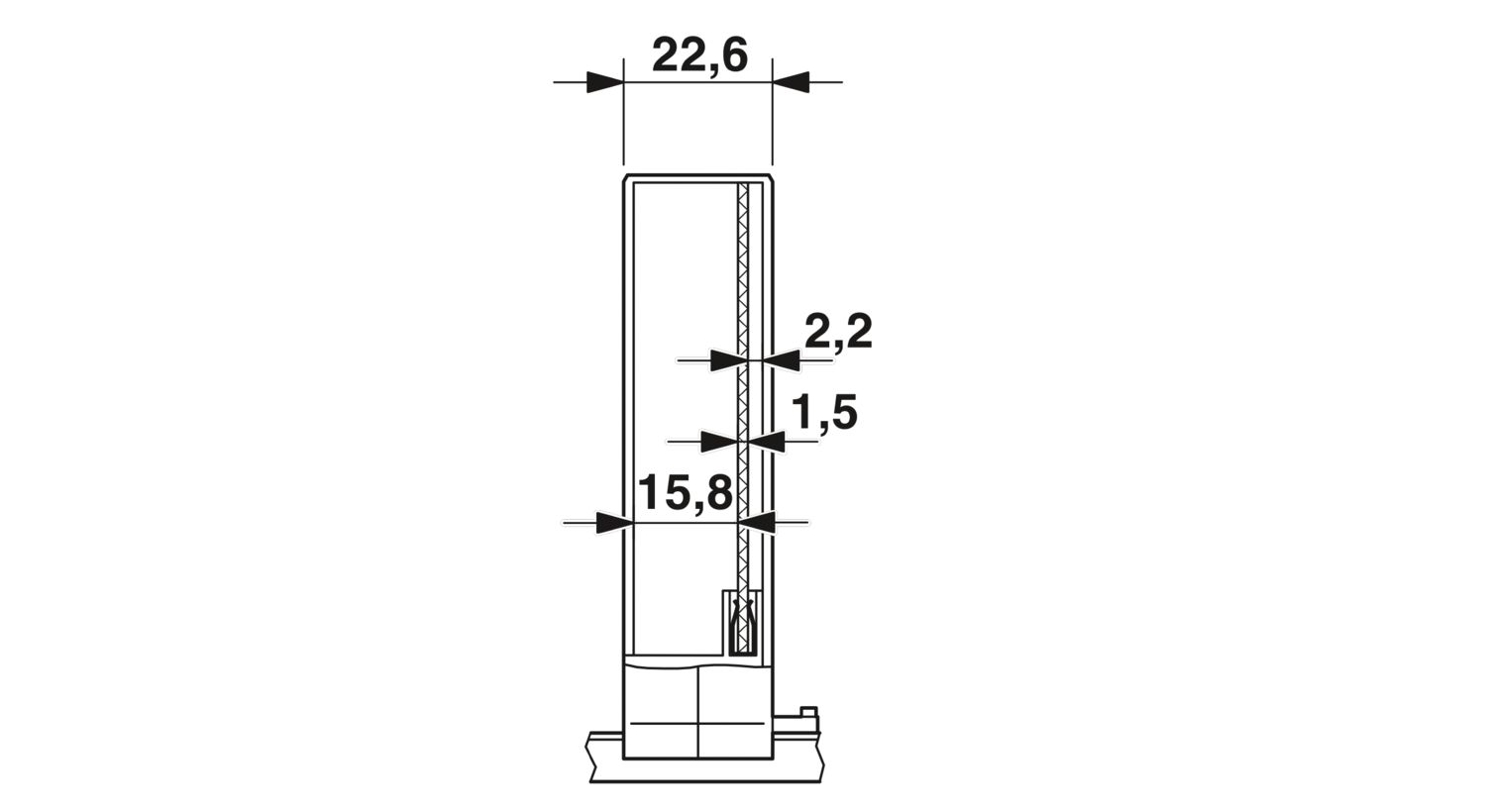

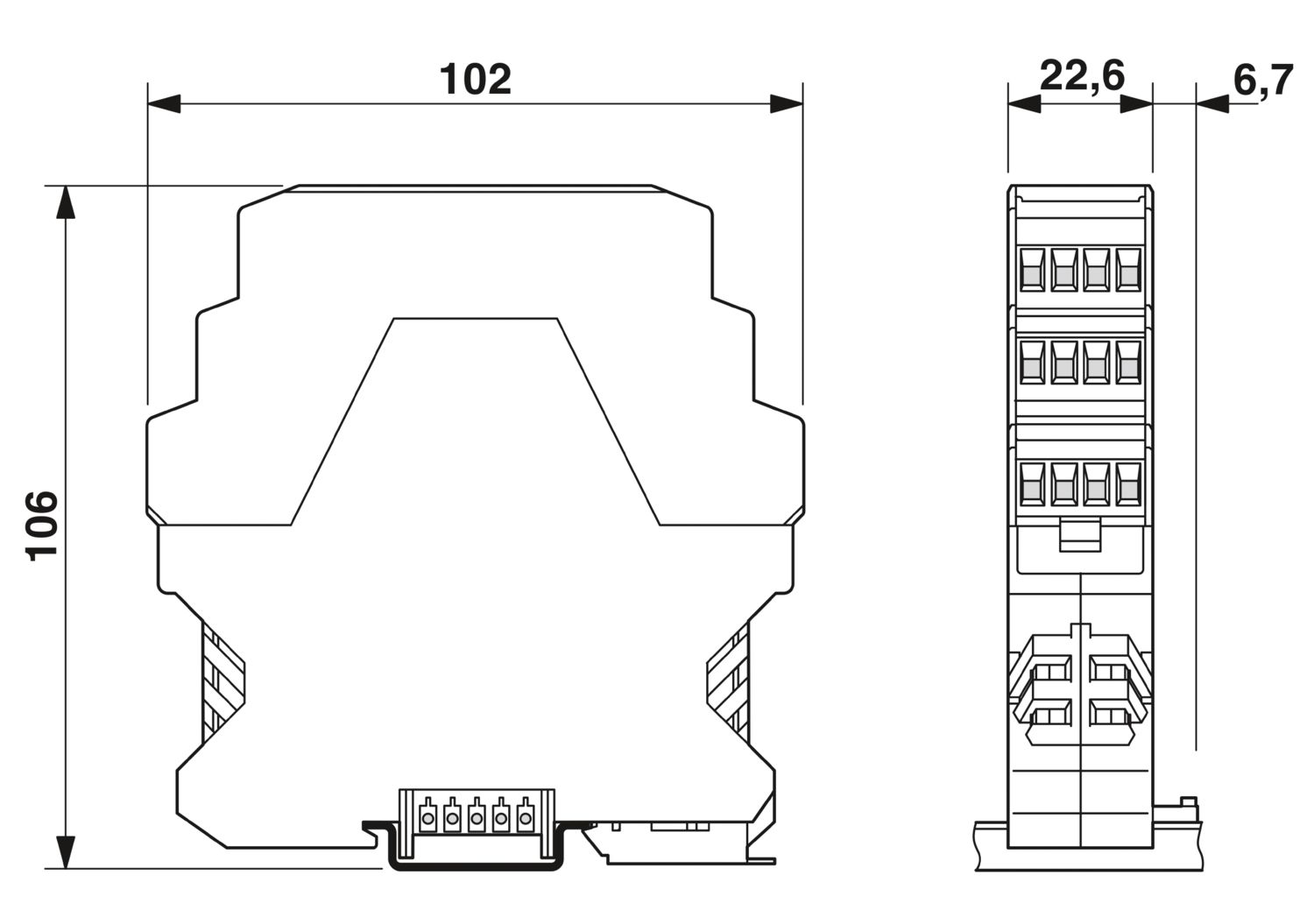

| 尺寸图 |
|
| 宽度 | 22.6 mm |
| 高度 | 99 mm |
| 深度 | 84.8 mm |
| 从DIN导轨顶部边缘起的深度 | 77.3 mm |
| 从DIN导轨顶缘到上部支撑点的深度 | 46 mm |
| 颜色 | 绿色 (RAL 6021) |
| 阻燃等级，符合UL 94 | V0 |
| 外壳材料 | PA |
| 功耗 单壳体 用于 20 °C | |
| 环境温度 | 20 °C |
| 降低因数 | 1 |
| 安装位置 | 垂直 |
| 功耗 | 5.5 W |
| 功耗 单壳体 用于 30 °C | |
| 环境温度 | 30 °C |
| 降低因数 | 0.91 |
| 安装位置 | 垂直 |
| 功耗 | 5 W |
| 功耗 单壳体 用于 40 °C | |
| 环境温度 | 40 °C |
| 降低因数 | 0.81 |
| 安装位置 | 垂直 |
| 功耗 | 4.4 W |
| 功耗 单壳体 用于 50 °C | |
| 环境温度 | 50 °C |
| 降低因数 | 0.7 |
| 安装位置 | 垂直 |
| 功耗 | 3.8 W |
| 功耗 单壳体 用于 60 °C | |
| 环境温度 | 60 °C |
| 降低因数 | 0.57 |
| 安装位置 | 垂直 |
| 功耗 | 3.1 W |
| 功耗 单壳体 用于 70 °C | |
| 环境温度 | 70 °C |
| 降低因数 | 0.49 |
| 安装位置 | 垂直 |
| 功耗 | 2.7 W |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 灼热线测试 | |
| 规格 | IEC 60695-2-11:2014-02 |
| 温度 | 850 °C |
| 暴露时间 | 30 s |
| 热稳定性/滚珠测试 | |
| 规格 | IEC 60695-10-2:2014-02 |
| 温度 | 125 °C |
| 测试持续时间 | 1 h |
| 力 | 20 N |
| 机械强度/滚桶 | |
| 规格 | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| 下降高度 | 50 cm |
| 频率 | 10 |
| 冲击 | |
| 规格 | IEC 60068-2-27:2008-02 |
| 脉冲波形 | 半弦 |
| 加速度 | 15g |
| 电击时间 | 11 毫秒 |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 防护等级（IP代码） | |
| 规格 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 环境条件 | |
| 要达到的最大IP编码 | IP20 |
| 环境温度（运行） | -40 °C ... 105 °C (根据功率损耗) |
| PCB支架数量 | 1 |
| 安装类型 | DIN导轨安装 |
您的優勢
可以安装在DIN导轨上
可选内置式或DIN导轨安装式总线连接器
