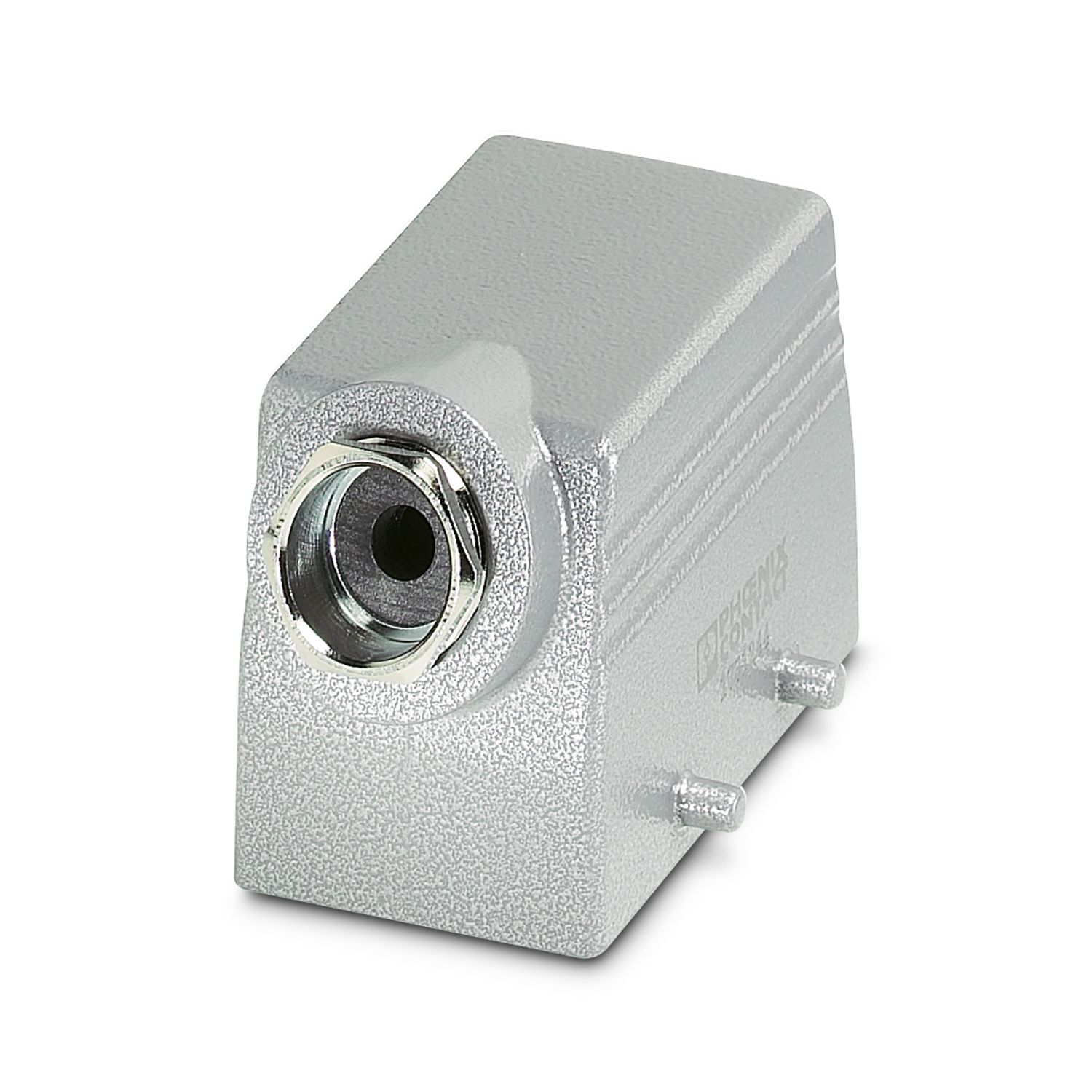

HC-B 10-TFQ-52/M1PG16S
-
壳体
1771244
插头外壳，适用双锁扣，高度52 mm，带出线口套管，1x Pg16，水平进线
產品細節
| 概述 | 适用插芯HC-B10、BB18、DD24、M、K8/24 |
| 产品类型 | 带锁扣的外壳 |
| 外壳类型 | 插头外壳 |
| 应用 | 标准 |
| 类型 | B10 |
| 出线口编号 | 1 |
| 螺钉连接类型 | 1x Pg16 |
| 屏蔽 | 无 |
| 电缆出口 | 水平 |
| Pg螺钉连接 | 带 |
| 尺寸图 |
|
| 宽度 | 43 mm |
| 高度 | 52 mm |
| 长度 | 73 mm |
| 接合螺母扳手规格 | 22 mm |
| 标识材料 螺钉连接 | 铜镀镍 |
| 密封材料 电缆密封件 | NBR |
| 外壳材料 | 压铸铝 |
| 外壳表面材料 | 粉末镀层，灰色 |
| 机械参数 | |
| 螺钉连接类型 | 1x Pg16 |
| 锁紧类型 | 针脚 |
| 电缆外径 电缆1 | 7.5 mm ... 15 mm |
| 电缆外径 | 7.5 mm ... 15 mm |
| 环境条件 | |
| 保护等级 | IP65 |
| 环境温度（运行） | -40 °C ... 125 °C |
