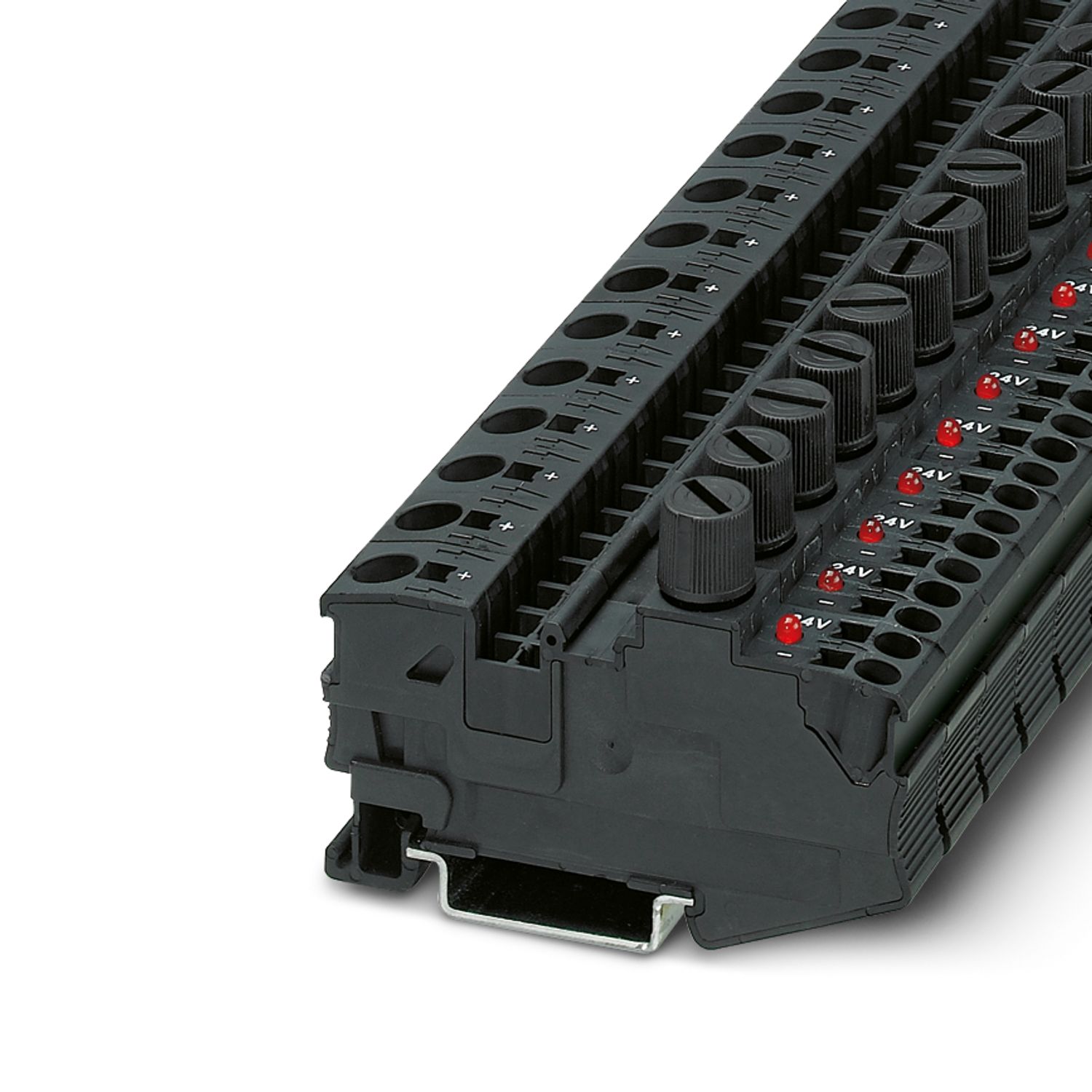

DT 6/2,5-DREHSILED 24 (5X20) - 保险丝接线端子

3034251

用于G型保险丝的保险丝端子，接线容量： 0.5-10 mm², AWG: 20 -8, 厚度: 12.2 mm，颜色：黑色

產品細節

产品类型	保险丝端子
连接量	2
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

保险丝类型	玻璃 / 陶瓷 / ...
额定浪涌电压	6 kV
额定条件下的最大功耗	0.77 W
保险丝	G / 5 x 20
LED电压范围	12 V AC/DC ... 30 V AC/DC
LED电流范围	1 mA ... 2.5 mA

LED电压范围	12 V AC/DC ... 30 V AC/DC

每层的连接数量	2
额定横截面	2.5 mm²
1层上部 1
剥线长度	12 mm
塞规	A5
连接符合标准	IEC 60947-7-3
刚性导线横截面	0.5 mm² ... 10 mm²
横截面 AWG	20 ... 8 (按IEC标准修订)
柔性导线横截面	0.5 mm² ... 6 mm²
导线横截面，柔性[AWG]	20 ... 10 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.5 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.5 mm² ... 6 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1.5 mm²
标称电流	10 A
最大负载电流	10 A (当连接截面积为4 mm²的导线时)
额定电压	500 V
额定横截面	1.5 mm²
1层下部 1
剥线长度	10 mm
塞规	A3
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.2 mm² ... 4 mm²
横截面 AWG	24 ... 12 (按IEC标准修订)
柔性导线横截面	0.2 mm² ... 2.5 mm²
柔性导线横截面（套管不带塑料绝缘管）	0.25 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.25 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm²
额定横截面	1.5 mm²

宽度	12.2 mm
高度	71.5 mm
NS 35/7,5深度	51.3 mm
NS 35/15深度	58.8 mm

颜色	黑色 (RAL 9005)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	130 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

机械参数
开口式侧板	否

环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

连接符合标准	IEC 60947-7-3
	IEC 60947-7-1

安装类型	NS 35/7,5
	NS 35/7,5

商業資料

訂購號	3034251
件數/包裝	25 件數
最低訂購量	25 件數
產品密鑰	BE2235
GTIN	4046356052801
每件的重量（含包裝）	26.311 g
每件的重量（不含包裝）	24.733 g
關稅稅率代號	85369095
產地	PL

分類

核准

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規
使用组 B
输出	600 V	10 A	24 - 12
输入	600 V	10 A	20 - 8
使用组 C
输出	600 V	10 A	24 - 12
输入	600 V	10 A	20 - 8

Environmental product compliance

相容的產品

附件

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是 (無豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	沒有物質超過重量的 0.1%
