MINI MCR-2-F-UI - 频率变送器 - 2902056

產品細節

技術資料

说明

使用限制
EMC说明	EMC：A类产品，参见下载区内的制造商声明

产品属性

产品类型	Frequency value transformer
产品系列	MINI Analog Pro
通道数目	1
型号	隔离放大器
组态	DIP开关
	软件
	应用程序
绝缘特性
过电压类别	II
污染等级	2

系统属性

功能
组态	DIP开关
	软件
	应用程序

电气特性

阶跃响应（0-99%）	< 35 ms (f > 500 Hz)
最大温度系数	0.01 %/K
最大传输误差	0.1 % (频率(Hz/rpm))
最大传输误差		1 % (PWM 信号)
电气隔离输入/输出/电源
额定绝缘电压	300 V_rms
测试电压	3 kV AC (50 Hz, 60 s)
绝缘	强化绝缘符合IEC/EN 61010-1
电源
额定供电电压	24 V DC
电源电压范围	9.6 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)
典型电流耗量	32 mA (24 V DC)
典型电流耗量		63 mA (12 V DC)
功耗 (I 输出)	≤ 1 W (I_OUT = 20 mA，9.6 V DC，600 Ω负载)

输入数据

测量: 频率
有效输入源	NAMUR传感器
		NPN/PNP晶体管输出
		浮动触点（干触点）
		频率发生器
		增量式编码器（仅速度）
		HTL编码器
		TTL传感器
		S0信号
最大电压输入信号	30 V (包括直流电压)
电压量程	≥ 2 V
频率测量范围	0.002 Hz ... 200 kHz
PWM（范围）	0.002 Hz ... 60 Hz (占空比 2 ... 98 %)
		60 Hz ... 300 Hz (占空比: 5 ... 95 %)
		300 Hz ... 600 Hz (占空比: 10 ... 90 %)
		600 Hz ... 1000 Hz (占空比 20 ... 80 %)
信号
输入数目	1
输入信号	频率

输出数据

切换: 晶体管
输出数目	1
触点类型	1个N/O 触点
最小切换电压	1 V
最大切换电压	30 V DC
最小切换电流	100 µA
最大切换电流	100 mA (30 V)
信号: 电流/电压
输出数目	1
可配置／可编程	是
电压输出信号	0 V ... 10 V (通过DIP开关)
		2 V ... 10 V (通过DIP开关)
		0 V ... 5 V (通过DIP开关)
		1 V ... 5 V (通过DIP开关)
		0 V ... 10.5 V (可通过软件进行设置)
最大电压输出信号	12.3 V
电流输出信号	0 mA ... 20 mA (通过DIP开关)
		4 mA ... 20 mA (通过DIP开关)
		0 mA ... 10 mA (通过DIP开关)
		2 mA ... 10 mA (通过DIP开关)
		0 mA ... 21 mA (可通过软件进行设置)
最大电流输出信号	24.6 mA
负载/输出负载电压输出	≥ 10 kΩ
负载/输出负载电流输出	≤ 600 Ω (20 mA)
波动	< 20 mV_SS (600 Ω)
波动		< 20 mV_SS (600 Ω)

连接数据

连接方式	螺钉连接
剥线长度	10 mm
螺纹	M3
刚性导线横截面	0.2 mm² ... 1.5 mm² (带冷压头)
	0.14 mm² ... 2.5 mm² (不带冷压头)
柔性导线横截面	0.14 mm² ... 2.5 mm²
可连接导向横截面 AWG	24 ... 12 (柔性)
紧固扭矩	0.5 Nm ... 0.6 Nm

Ex数据

防爆安装 (EPL)	Gc
	Div. 2

信号处理

状态显示	绿色 LED (电源电压)
	黄色 LED (开关输出)
错误指示	红色LED

尺寸

宽度	6.2 mm
高度	109.81 mm
深度	119.2 mm

材料规格

颜色	灰色 (RAL 7042)
外壳材料	PBT
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 2
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 2
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 2

环境和真实条件

环境条件
保护等级	IP20 (未经过UL认证)
环境温度（运行）	-40 °C ... 70 °C
环境温度（存放/运输）	-40 °C ... 85 °C
海拔	≤ 2000 m
允许湿度（运行）	5 % ... 95 % (无冷凝)

认证

CE
证书	CE合规
ATEX
标识	 II 3 G Ex ec IIC T4 Gc
证书	BVS 20 ATEX E 024 X
IECEx
标识	Ex ec IIC T4 Gc
证书	IECEx BVS 20.0017X
UL，美国 / 加拿大
标识	UL 508 Listed
		Class I, Div. 2, Groups A, B, C, D T5
		Class I, Zone 2, Group IIC T5
造船业许可
证书	DNV GL TAA000021E Rev. 1
EAC Ex
标识	 2Ex ec IIC T4 Gc
证书	BY/112 02.01 TP012 103.01 00081
造船业数据
Temperature	B
Humidity	B
振动	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

电磁兼容数据

电磁兼容性	符合EMC条例
抗干扰	EN 61000-6-2
注意事项	受到干扰时，那有可能是最小的偏差。
噪音排放
标准/规范	EN 61000-6-4
静电放电
标准/规程	EN 61000-4-2
静电放电
备注	必须采取安全措施以防止静电放电。
高频电磁场
品名	电磁RF场
标准/规程	EN 61000-4-3
测量范围最终值的典型偏差	0.2 %
快速瞬态（脉冲）
品名	快速瞬变（脉冲串）
标准/规程	EN 61000-4-4
测量范围最终值的典型偏差	0.1 %
电涌电流负载（电涌）
标准/规程	EN 61000-4-5
传导干扰
品名	传导干扰
标准/规程	EN 61000-4-6
测量范围最终值的典型偏差	2.8 %

安装

安装类型	DIN导轨安装
组装说明	DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。
安装位置	任意

商業資料

訂購號	2902056
件數/包裝	1 件數
最低訂購量	1 件數
產品密鑰	DK1126
目錄頁面	頁碼 86 (C-5-2019)
GTIN	4046356649872
每件的重量（含包裝）	126.4 g
每件的重量（不含包裝）	125.1 g
關稅稅率代號	85437090
產地	DE

分類

核准

Environmental product compliance

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是
目前已知的豁免	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	Lead （CAS編號: 7439-92-1）
《REACH 候選物質附註》（CAS編號）		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol （CAS編號: 79-94-7）
SCIP	44cae1a9-f804-44b3-8461-5a648055564e

切换、测量和监控

自动化

供电、充电及保护

标识、组装和安装

连接

MINI MCR-2-F-UI - 频率变送器

2902056

產品細節

ECLASS

ETIM

UNSPSC

EAC

UL认证

cUL Listed

DNV

IECEx

cUL Listed

UL认证

ATEX

EAC Ex

相容的產品

切换、测量和监控

自动化

供电、充电及保护

标识、组装和安装

连接

MINI MCR-2-F-UI - 频率变送器 2902056

產品細節

ECLASS

ETIM

UNSPSC

相容的產品

ME 6,2 TBUS-2 1,5/5-ST-3,81 GY - DIN导轨连接器 2695439

ME 6,2 TBUS-2 1,5/5-ST-3,81 GN - DIN导轨连接器 2869728

TC-D37SUB-AIO16-MP-PS-UNI - 模块安装支架 2906640

TC-D37SUB-ADIO16-MP-P-UNI - 模块安装支架 2906639

MINI MCR-2-V8-FLK 16 - 系统适配器 2901993

MINI MCR-2-V8-MOD-RTU - 通信模块 2905634

MINI MCR-2-V8-MOD-TCP - 通信模块 2905635

MINI MCR-2-V8-PB-DP - 通信模块 2905636

MINI MCR-2-V8-PN - 通信模块 2905637

IFS-USB-PROG-ADAPTER - 编程适配器 2811271

IFS-BT-PROG-ADAPTER - 适配器 2905872

TWN4 MIFARE NFC USB ADAPTER - 编程适配器 2909681

FASTCON PRO-SET - 连接器套件 2906227

FASTCON PRO-SET-PT - 连接器套件 2906228

UCT-EM (30X5) - 用于终端紧固件的标识 0801505

UCT-EM (30X5) CUS - 用于终端紧固件的标识 0801589

SK 5,0 WH:REEL - 标记条 0805221

UC-EMLP (15X5) - 塑料标签 0819301

UC-EMLP (15X5) YE - 塑料标签 0822615

UC-EMLP (15X5) CUS - 塑料标签 0824550

UC-EMLP (15X5) YE CUS - 塑料标签 0824551

UC-EMLP (15X5) SR - 塑料标签 0828095

UC-EMLP (15X5) SR CUS - 塑料标签 0828099

US-EMLP (15X5) - 塑料标签 0828790

US-EMLP (15X5) YE - 塑料标签 0828873

US-EMLP (15X5) SR - 塑料标签 0828874

US-EMLP (15X5) CUS - 塑料标签 0830076

US-EMLP (15X5) YE CUS - 塑料标签 0830077

US-EMLP (15X5) SR CUS - 塑料标签 0830078

UCT-EM (30X5) YE - 用于终端紧固件的标识 0830340

UCT-EM (30X5) YE CUS - 用于终端紧固件的标识 0830348

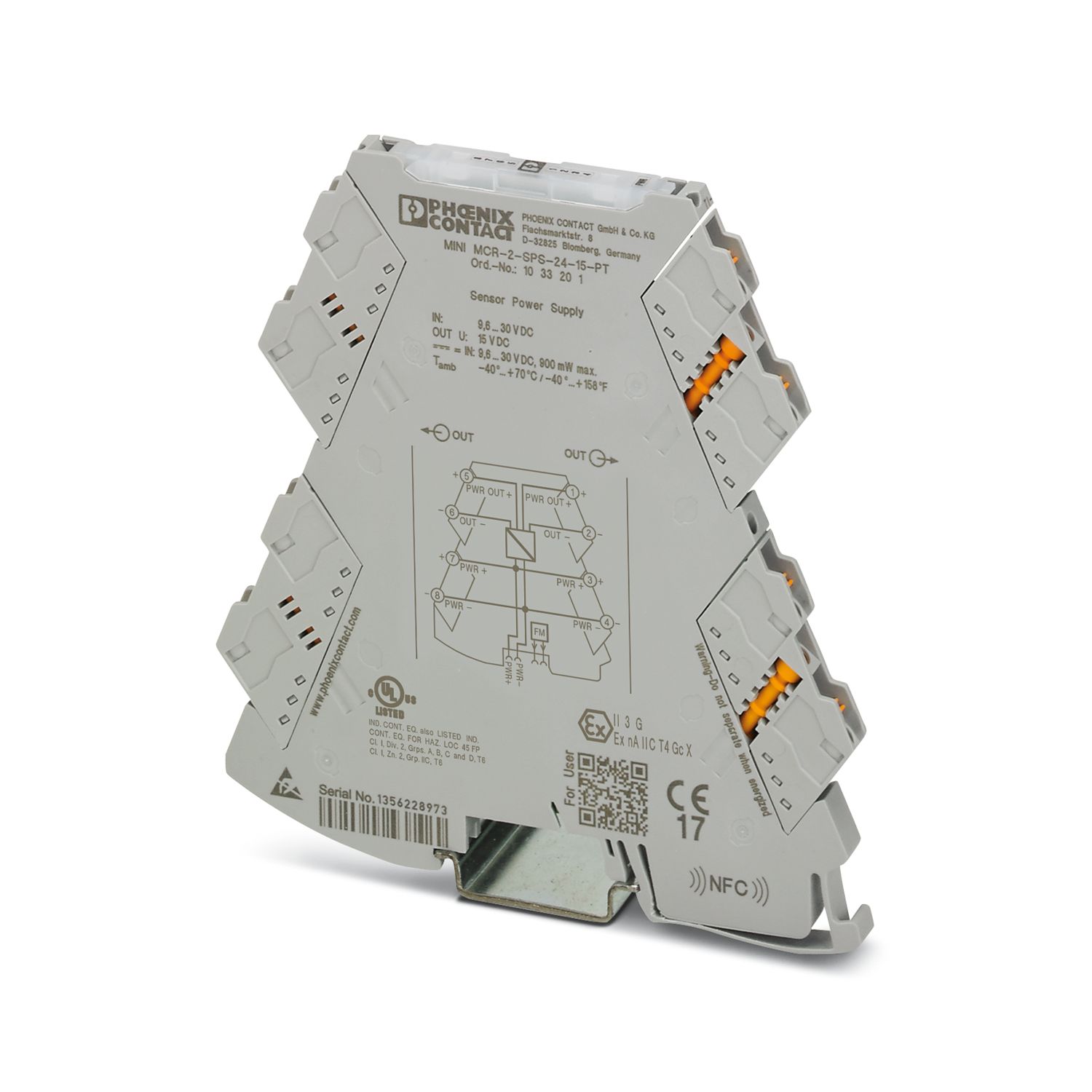

MINI MCR-2-SPS-24-15 - 恒压电源 1033202
