EMC-EE-1S-1E-30A-230AC
-
EMC滤波器
1645541
ESSENTIAL edition 电源滤波器，适用于单相交流电和直流电系统，螺钉连接，DIN导轨安装，额定电压最高250 V AC/DC，额定电流30 A
產品細節
| 产品类型 | 干扰抑制过滤器 |
| 类型 | 导轨安装式模块 |
| 位数 | 2 |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电压 UN | 230 V AC (TN-S/TT) |
| 230 V AC (IT, L-L) | |
| 220 V DC | |
| 额定电压 | 250 V AC |
| 250 V DC | |
| 指示器/远程信号发送 | |
| 需要的最大备用保险丝 | 30 A AC (MCB B) |
| 连接方式 | 螺钉连接 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² |
| 可连接导向横截面 AWG | 24 ... 10 |
| 环境温度（运行） | -40 °C ... 100 °C |
| 尺寸图 |
|
| 宽度 | 130 mm |
| 高度 | 106 mm |
| 深度 | 50 mm |
| 颜色 | 交通灰色B (RAL 7043) |
| 阻燃等级，符合UL 94 | V-0 |
| 外壳材料 | PC |
| 额定频率fN | 50 Hz (60 Hz) |

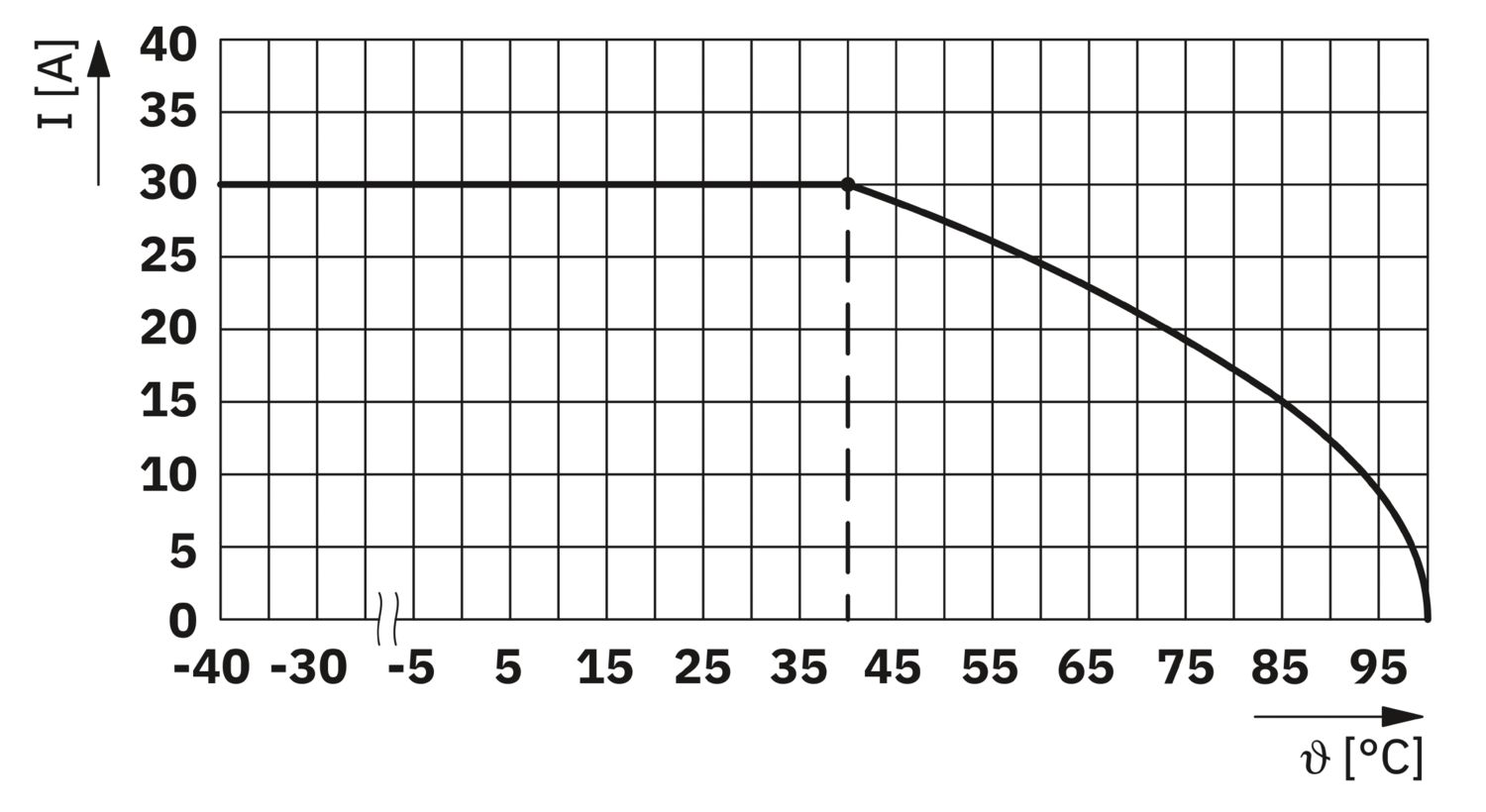

| 额定电流 | 30 A (40 °C) |
| 残流IPE | 0.79 mA |

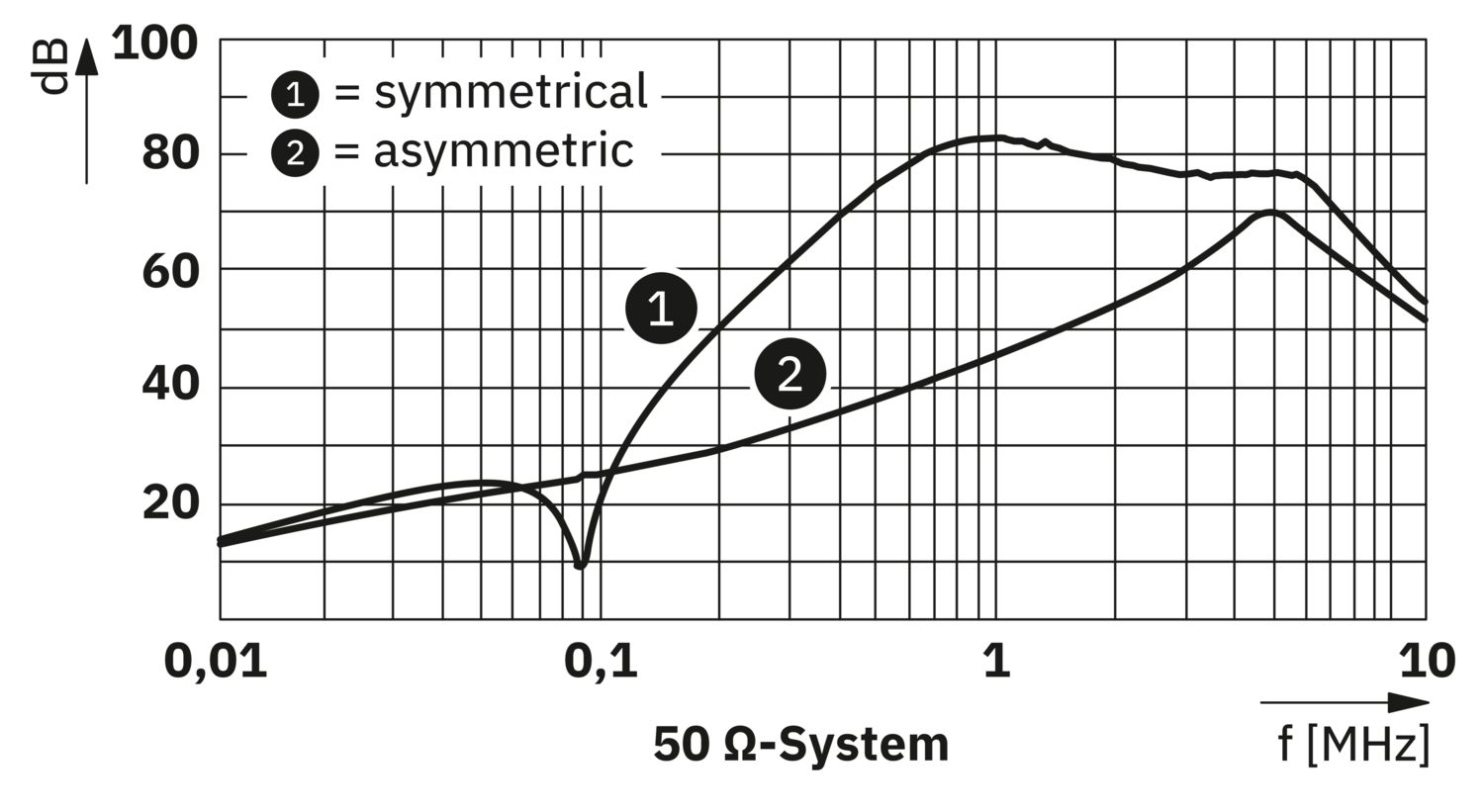

| 输入衰减aE，对称。 | > 85 dB (50 Ω / 1 MHz) |
| 输入衰减 aE，非对称。 | > 52 dB (50 Ω / 1 MHz) |

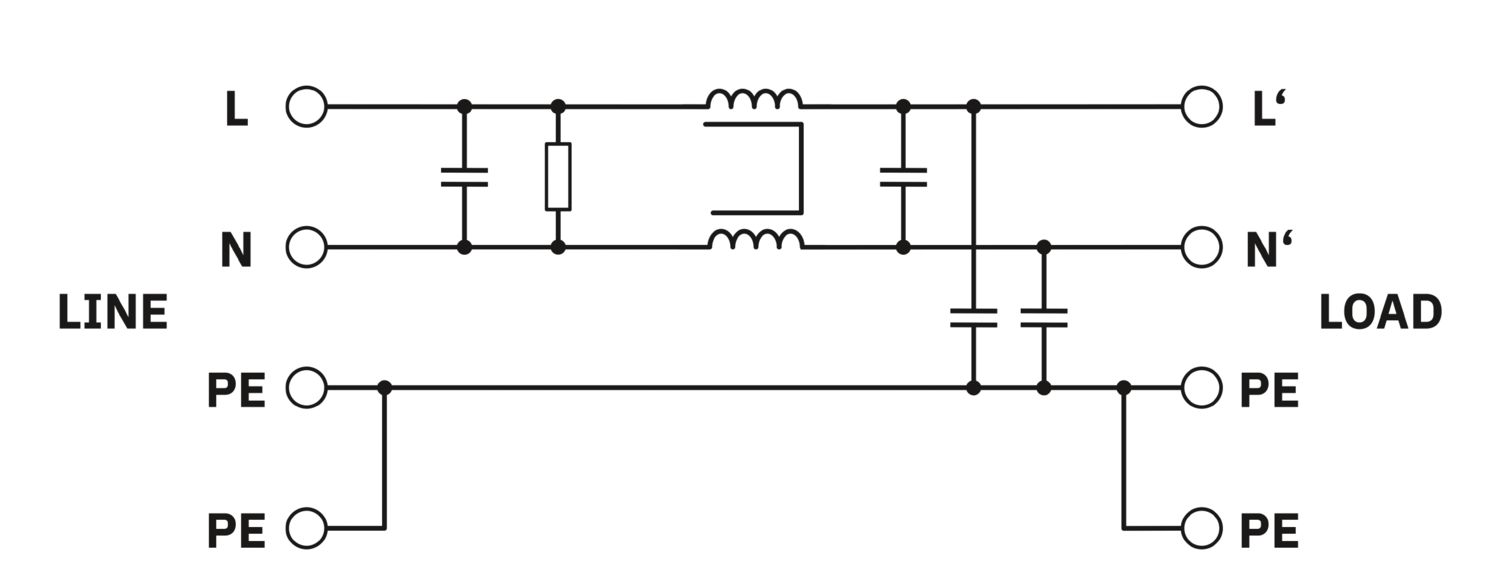

| 容量 | 2x 1.5 µF (X2) |
| 2x 10 nF (Y2) | |
| 串行电感 | 2x 5 mH (带电流补偿) |
| 额定短路电流ISCCR | 3 kA AC |
| 3 kA DC | |
| 需要的最大备用保险丝 | 32 A AC (MCB B) |
| 32 A DC (MCB B) |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 100 °C |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 海拔 | ≤ 2000 m (amsl) |
| 允许湿度（运行） | 5 % ... 95 % |
| 冲击力（运行） | 15g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
| 振动（操作） | 10 Hz ... 150 Hz, 2g (EN 60068-2-6) |
| 标准/规格 | IEC 60939-3 |
| 标准/规格 | UL 60939-3 |
| 安装类型 | DIN导轨： 35 mm |
