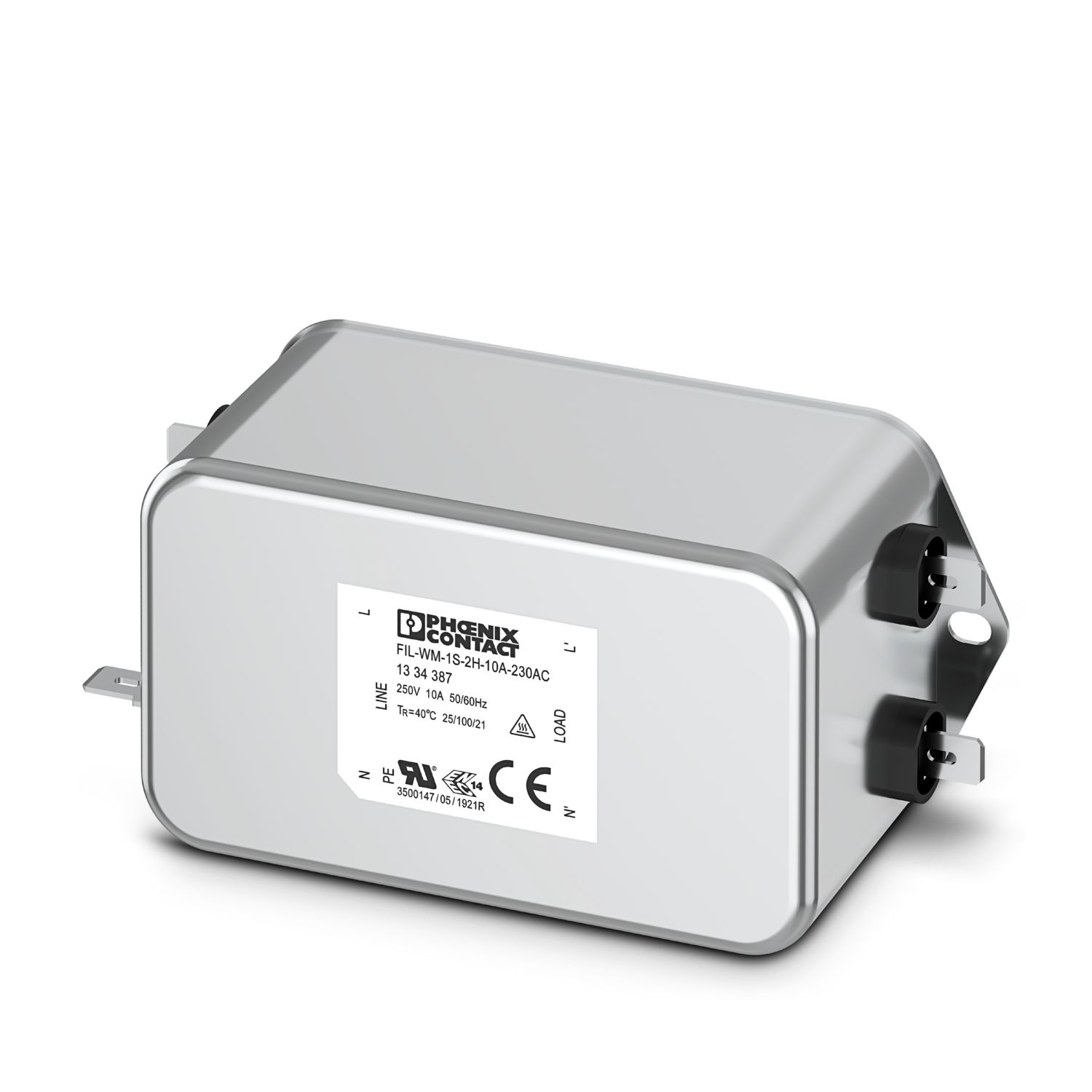

FIL-WM-1S-2H-10A-230AC
-
EMC滤波器
1334387
单相EMI滤波器，高性能产品，插片连接，背板安装，额定电流10 A
產品細節
| 产品类型 | 干扰抑制过滤器 |
| 类型 | 面板安装模块，单片 |
| 位数 | 2 |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电压 | 250 V AC (50/60 Hz(AC时)) |
| 250 V DC |
| 连接方式 | 滑插连接技术 |
| 滑插式连接 | 6.3 x 0.8 mm |
| 尺寸图 |
|
| 宽度 | 57.5 mm |
| 高度 | 113.5 mm |
| 深度 | 45.4 mm |
| 外壳材料 | 钢 |
| 动作方向 | 1L-N & N-PE |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电流 | 10 A (40 °C) |
| 残流IPE | ≤ 0.61 mA |
| 输入衰减aE，对称。 | > 85 dB (50 Ω / 1 MHz) |
| 输入衰减 aE，非对称。 | > 70 dB (50 Ω / 1 MHz) |

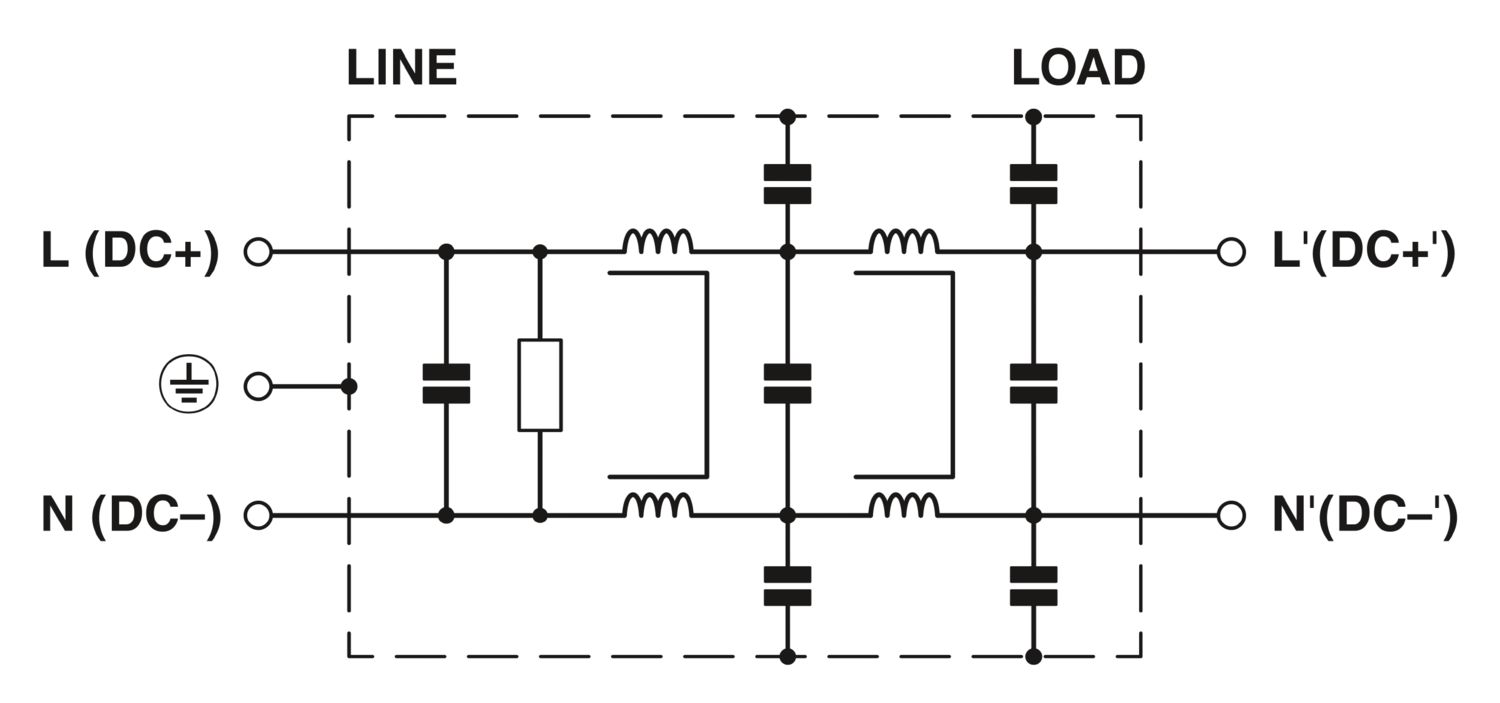

| 容量 | 3x 470 nF (X2) |
| 2x 3.3 nF (Y1) | |
| 2x 1 nF (Y2) | |
| 串行电感 | 2x 8 mH (带电流补偿) |
| 2x 8 mH | |
| 额定短路电流ISCCR | 100 kA |
| 需要的最大备用保险丝 | 10 A (gR) |
| 滤波数据 | |
| 放电电阻 | 330 kΩ |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 100 °C |
| 标准/规格 | IEC 60939-2 |
| 标准/规格 | EN 60939-2 |
| 标准/规格 | IEC 60664-1 |
| 安装类型 | 面板安装 |
