MCS-112X90X52-IP6X-7035
-
电子模块外壳
1524044
电子模块外壳， 颜色: 浅灰 (类似 RAL 7035)， 保护等级: IP65/67， 尺寸: 112 x 90 x 52 mm， 包括上部壳体、下部壳体、用于壳体和PCB安装的螺钉
產品細節
| 推荐 | 更多信息和详细尺寸请见下载区域。 |
| 推荐 | 不得在DAE薄膜粘贴任何物体或将其损坏。 |
| 应用说明 | 我们推荐使用MCS-H-40-3031活动铰链，这样就可以拆卸壳体部件而不会丢失。 |
| 印刷电路板表面 | 印刷电路板的表面规范用于定向目的，并且基于基本印刷电路板。壳体也可以容纳多个印刷电路板。 |
| 组装说明 | 交叉拧紧安装螺钉。 |
| 产品类型 | 壳体 |
| 外壳类型 | 现场壳体 |
| 壳体系列 | MCS |
| 产品系列 | MCS-112X90 |
| 通风口 | 内置压力补偿薄膜 |

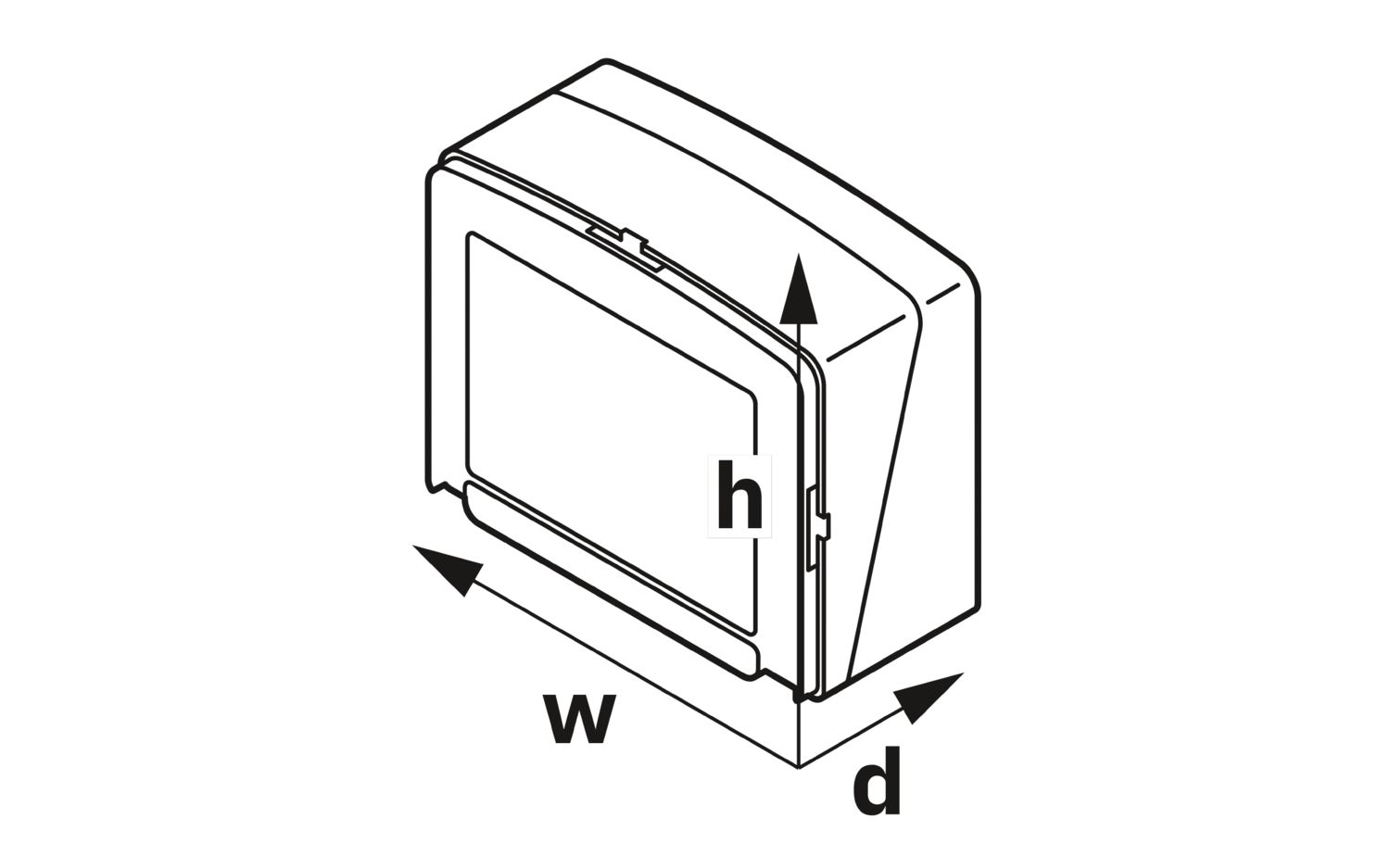

| 尺寸图 |
|

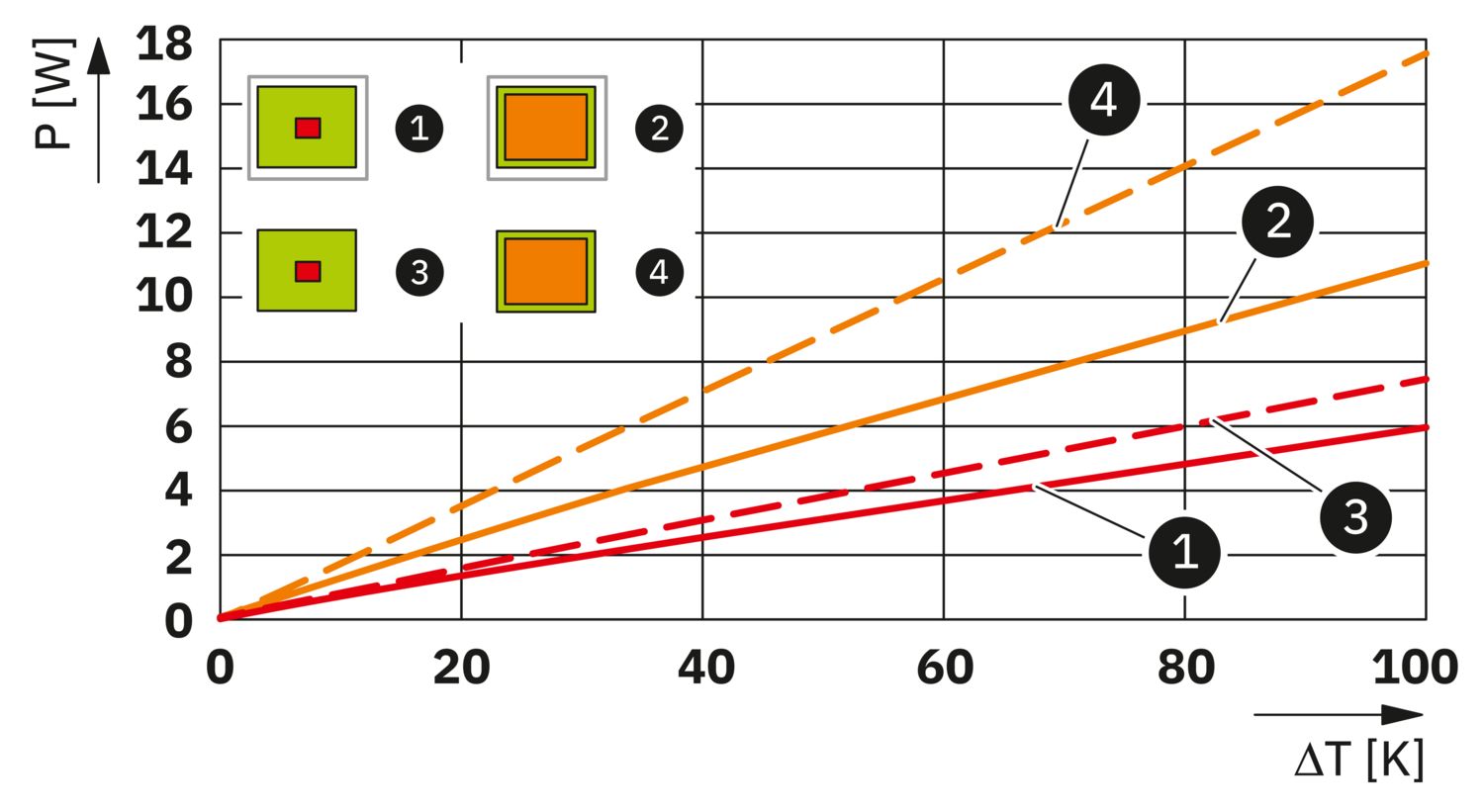

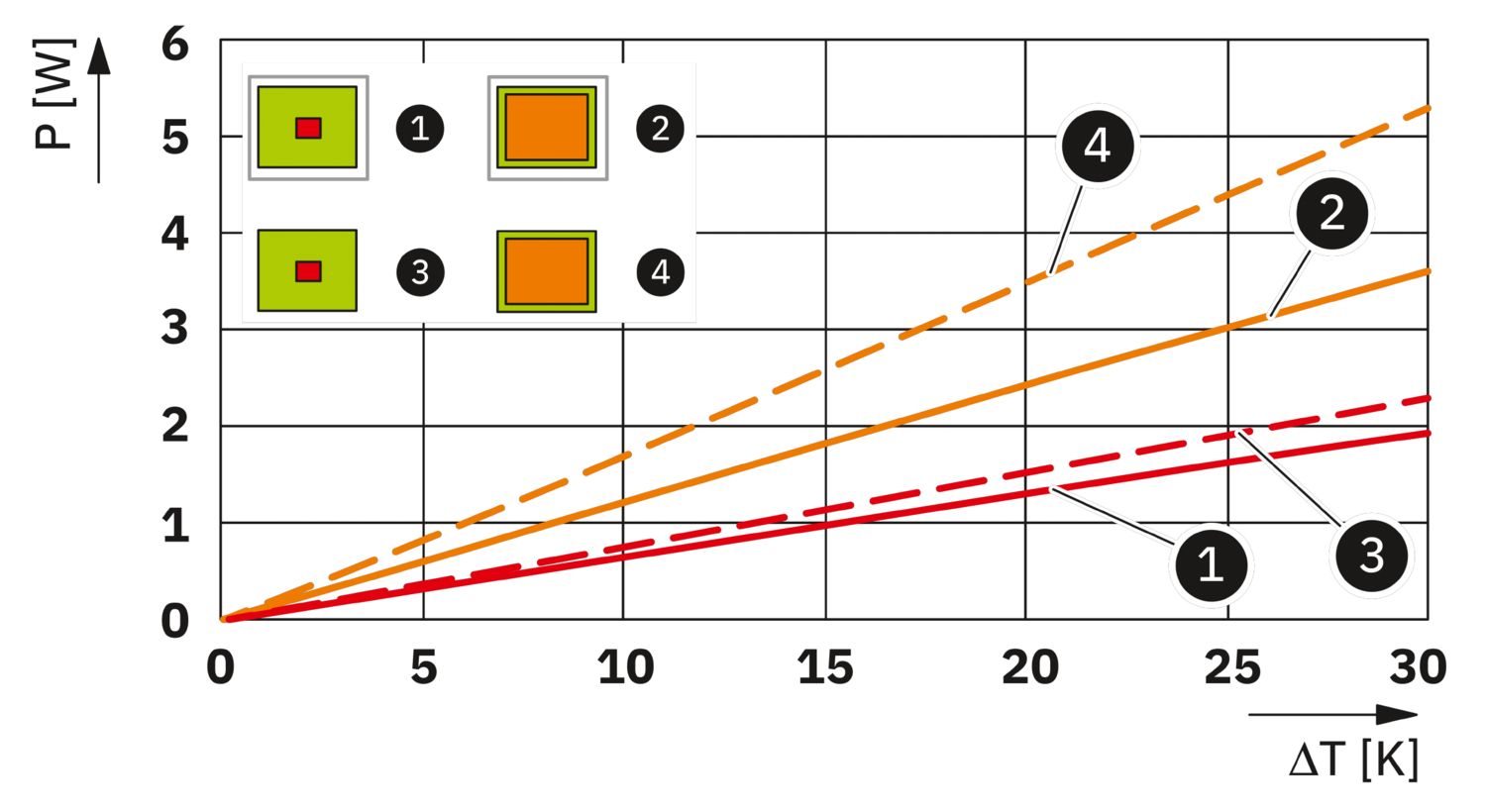

| 宽度 | 112 mm |
| 高度 | 90 mm |
| 深度 | 52 mm |
| PCB设计 | |
| PCB板厚度 | 0 mm ... 1.8 mm |
| 颜色 (外壳) | 浅灰 (RAL 7035) |
| 标识材料 (壳体) | PA-GF |
| 标识材料 (安装螺钉) | 高级钢V2A |
| 标识材料 () | 钢 |
| 阻燃等级，符合UL 94 | V0 |
| CTI符合IEC 60112 | 600 |
| 表面特性 | 未处理 |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 灼热线测试 | |
| 规格 | DIN EN 60695-2-11 (VDE 0471-2-11):2022-12 |
| 温度 | 850 °C |
| 暴露时间 | 30 s |
| 热稳定性/滚珠测试 | |
| 规格 | IEC 60695-10-2:2014-02 |
| 温度 | 125 °C |
| 测试持续时间 | 1 h |
| 力 | 20 N |
| 机械强度/滚桶 | |
| 规格 | IEC 60068-2-31:2008-05 |
| 下降高度 | 50 cm |
| 频率 | 10 |
| 冲击 | |
| 规格 | IEC 60068-2-27:2008-02 |
| 脉冲波形 | 半弦 |
| 加速度 | 15g |
| 电击时间 | 11 毫秒 |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 针对会破坏涂层或光泽的物质的测试 | |
| 规格 | VDMA 24364:2018-05 |
| 结果 | 已通过测试 |
| 防护等级（IP代码） | |
| 规格 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 结果，防护等级，IP代码 | IP67 |
| 环境条件 | |
| 要达到的最大IP编码 | IP65/67 |
| 要达到的最大NEMA编码 | 6 |
| 冲击强度 | IK07 |
| 环境温度（运行） | -40 °C ... 85 °C (根据功率损耗) |
| 环境温度（存放/运输） | -40 °C ... 55 °C |
| 环境温度（组装） | -5 °C ... 85 °C |
| 相对湿度（存放/运输） | 80 % |
| PCB支架数量 | 2 |
| PCB安装类型 | 螺栓安装 |
| 总PCB表面 | 6700 mm² |
| PCB厚度 | 0 mm ... 1.8 mm |
| 安装类型 | 壁挂式安装 |
| 安装位置 | 任意 |
| 安装 (上下部壳体之间螺钉连接) | 2.2 Nm ... 2.5 Nm (Torx® (TX 20)) |
| 安装 (安装印刷电路板) | 0.5 Nm (Torx®带纵向插槽 (TX 7)) |
| 包装类型 | 盒装 |
您的優勢
壳体盖板上可选装的铰链有助于在设备安装和维护过程中方便地进行操作
通过可选装的适配板实现灵活安装
通过适当的防护等级确保安全运行
模块化系统可实现个性化的产品选择
优化的印刷电路板安装：得益于有角度的壳体边缘，可以在水平方向上安装印刷电路板
經常問的問題
为什么使用永久安装的密封件？
永久安装的密封件可确保适当的封闭性。另外，密封件留在壳体上，不会丢失。
是否提供压力补偿选项？
符合IP67/IP65标准的壳体型号中已预装压力补偿元件。
壳体可以安装在哪里？
壳体可以安装在墙壁、桅杆、铝制型材甚至DIN导轨上 - 只需要使用可选的适配板即可。
如何将壳体安装到适配板上或从适配板上拆卸壳体？
不需要工具就能安装。在安装过程中，可以将壳体通过锁扣固定在适配板上。也可以用螺钉（可单独订购）固定壳体。拆卸壳体时，可以拆下螺钉（如果已使用），然后用螺丝刀或类似工具，通过适配板的凹槽将锁扣机构撬出。
有哪些颜色和其他定制选项？
可以通过模块化系统将定制壳体组合在一起。提供多种RAL颜色供选择。另外还提供不同的框架型号以及其他附件，它们可以采用不同的方式进行组合。有关其他客制化定制的信息，请咨询我们。
是否可以将各个组件连接在一起？
也可以改装为活动的铰链，从而将盖板固定在壳体上，由此可以解放双手。
壳体的IP防护等级是多少？
壳体提供IP40或IP65/IP67型号。
有哪些应用选项？
壳体特别适合在楼宇技术或工业内使用。但是，由于壳体用途广泛并且坚固耐用，因此也可以应用于其他领域。
