HCS-T MAXI 1W C 1 1 7035
-
电子模块外壳
2203143

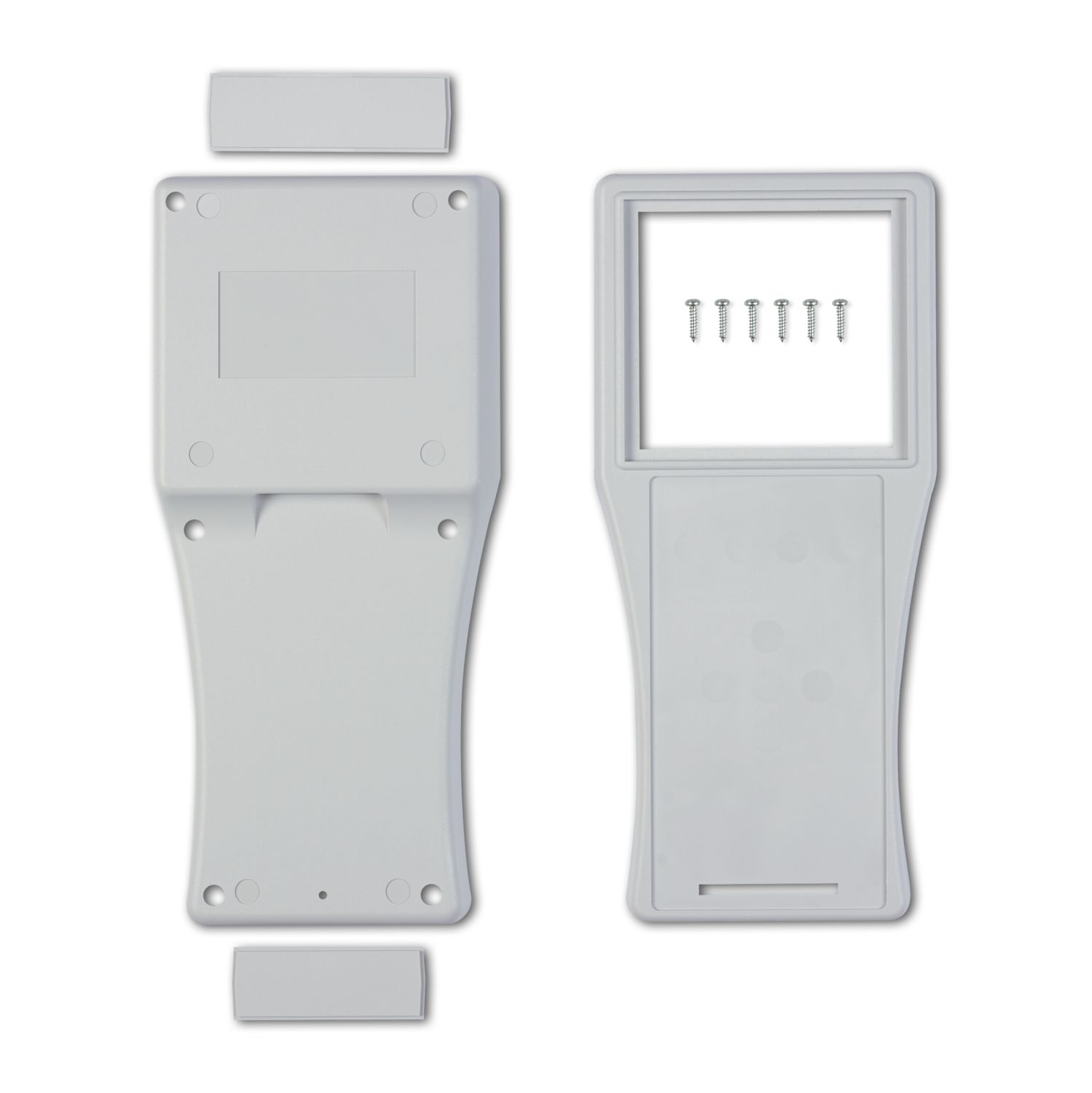

手持式外壳，T-Maxi，浅灰色，包括两个半壳体，两块前面板及螺钉，前部1.1 mm凹入，带窗口和键盘插槽
產品細節
| 产品类型 | 壳体 |
| 外壳类型 | 手持式外壳 |
| 壳体系列 | HCS |
| 型号 | 阶式 |
| 带通风口 | 否 |
| 电池仓 | 否 |
| 显示器 | |
| 对角 | 4.6 '' / 11.5 cm (显示窗) |
| 尺寸图 |
|
| 宽度 | 116 mm |
| 高度 | 253 mm |
| 深度 | 46 mm |
| 尺寸 | 78.1 mm x 144 mm x 1.1 mm (正面的凹入区域) |
| 94 mm x 87 mm x 3.4 mm (镜头盖板的支架) | |
| 84 mm x 79 mm (显示窗) | |
| 正面带面板 | 顶部， 1 x (79.9 mm x 23.9 mm) |
| 底部， 1 x (65.9 mm x 21.9 mm) | |
| PCB设计 | |
| PCB板厚度 | 1.4 mm ... 1.8 mm |
| 颜色 (外壳) | 浅灰 (RAL 7035) |
| 阻燃等级，符合UL 94 | V0 |
| CTI符合IEC 60112 | 400 ≤ CTI < 600 |
| 绝缘材料 | II |
| 外壳材料 | ABS |
| 表面特性 | 未处理 |
| 灼热线测试 | |
| 规格 | IEC 60695-2-11:2014-02 |
| 温度 | 850 °C |
| 暴露时间 | 30 s |
| 热稳定性/滚珠测试 | |
| 规格 | IEC 60695-10-2:2014-02 |
| 温度 | 80 °C |
| 测试持续时间 | 1 h |
| 力 | 20 |
| 防护等级（IP代码） | |
| 规格 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 环境条件 | |
| 要达到的最大IP编码 | IP54 |
| 环境温度（运行） | -40 °C ... 80 °C (根据功率损耗) |
| 环境温度（存放/运输） | -40 °C ... 55 °C |
| 环境温度（组装） | -5 °C ... 80 °C |
| 相对湿度（存放/运输） | 95 % |
| PCB支架数量 | 3 |
| PCB厚度 | 1.4 mm ... 1.8 mm |
| 包装类型 | 盒装 |
您的優勢
适用于手持式设备
轻松集成LCD显示器和薄膜键盘
符合人体工学的直线型或手持式壳体设计
模块化设计，安装更便捷
經常問的問題
使用HCS手持式壳体可以达到哪一种IP防护等级？
在使用附件的情况下，HCS可提供IP54的防护等级。这意味着具有全面的防触电保护。此外，您的电子设备可以免受达到有害量的灰尘以及各个侧面溅水的影响。为此，在附件下选择密封件（HCS ... 密封件）。
如何将显示器安装在壳体上？
是否可以在手持式壳体中插入单独的开口？
是的，可以插入开口和其他定制。我们的服务中心可为您提供相应的服务。为此，只需要在公司官网搜索栏中输入网页代码#0685并使用联系表。
是否可以定制薄膜键盘？
手持机壳体是否具有防震壳？
是的，可根据客户要求提供防震壳。
组装手持式壳体需要哪种工具？
需要一字头PH 0螺丝刀来安装HCS。它可以在“附件”区域中或者在产品编号1212558下找到。如果安装了显示器，则也需要Torx T6。
手持式壳体中可以使用哪种连接技术？
由于采用前面板，手持式壳体可以为复杂的连接技术提供充足的空间。从SPE和SAC连接器到经典的RJ45插座，可以集成多种不同的连接技术。只需要联系我们的服务中心即可。为此，只需要在公司官网搜索栏中输入网页代码#0685并使用联系表。
