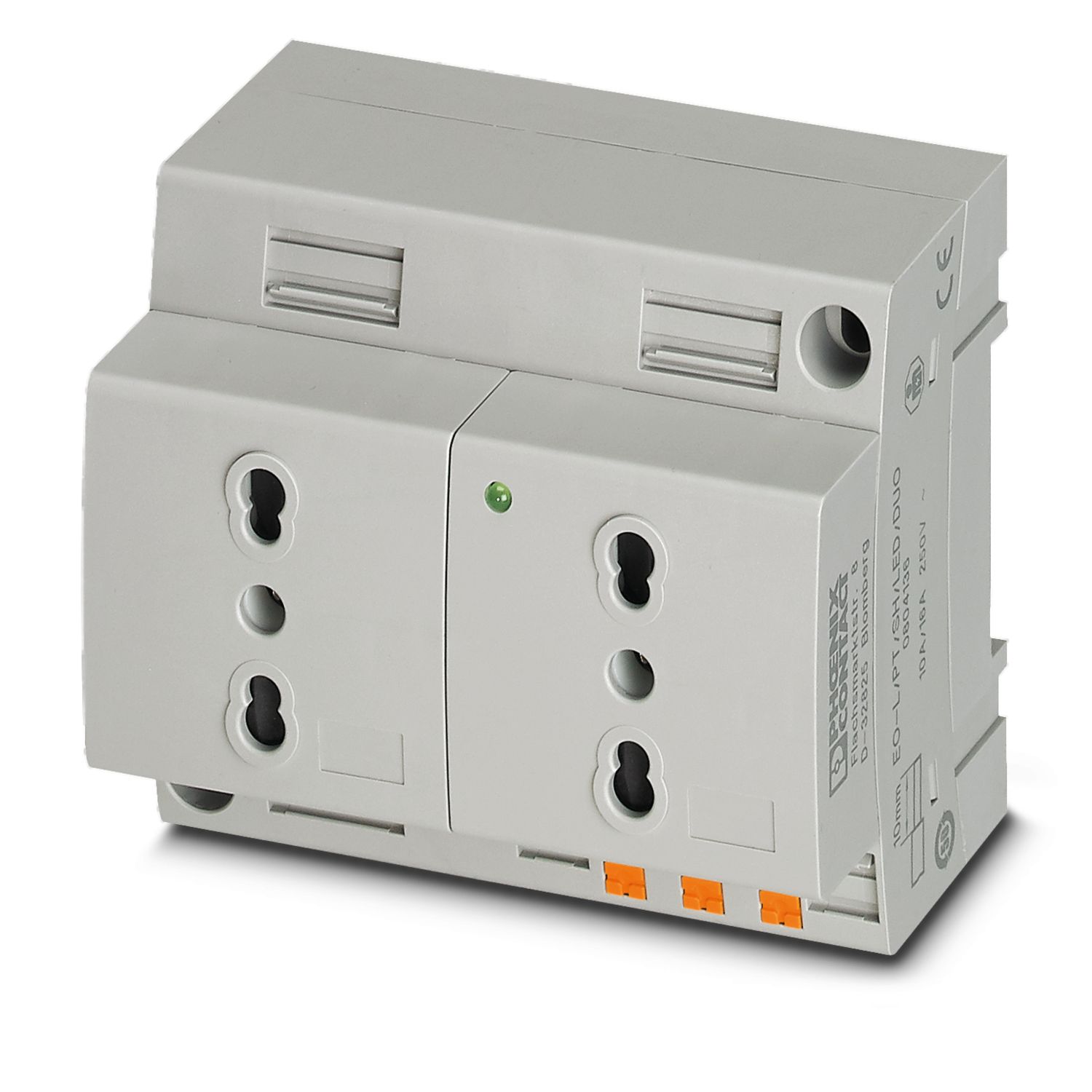

EO-L/PT/SH/LED/DUO - 双插位

0804136

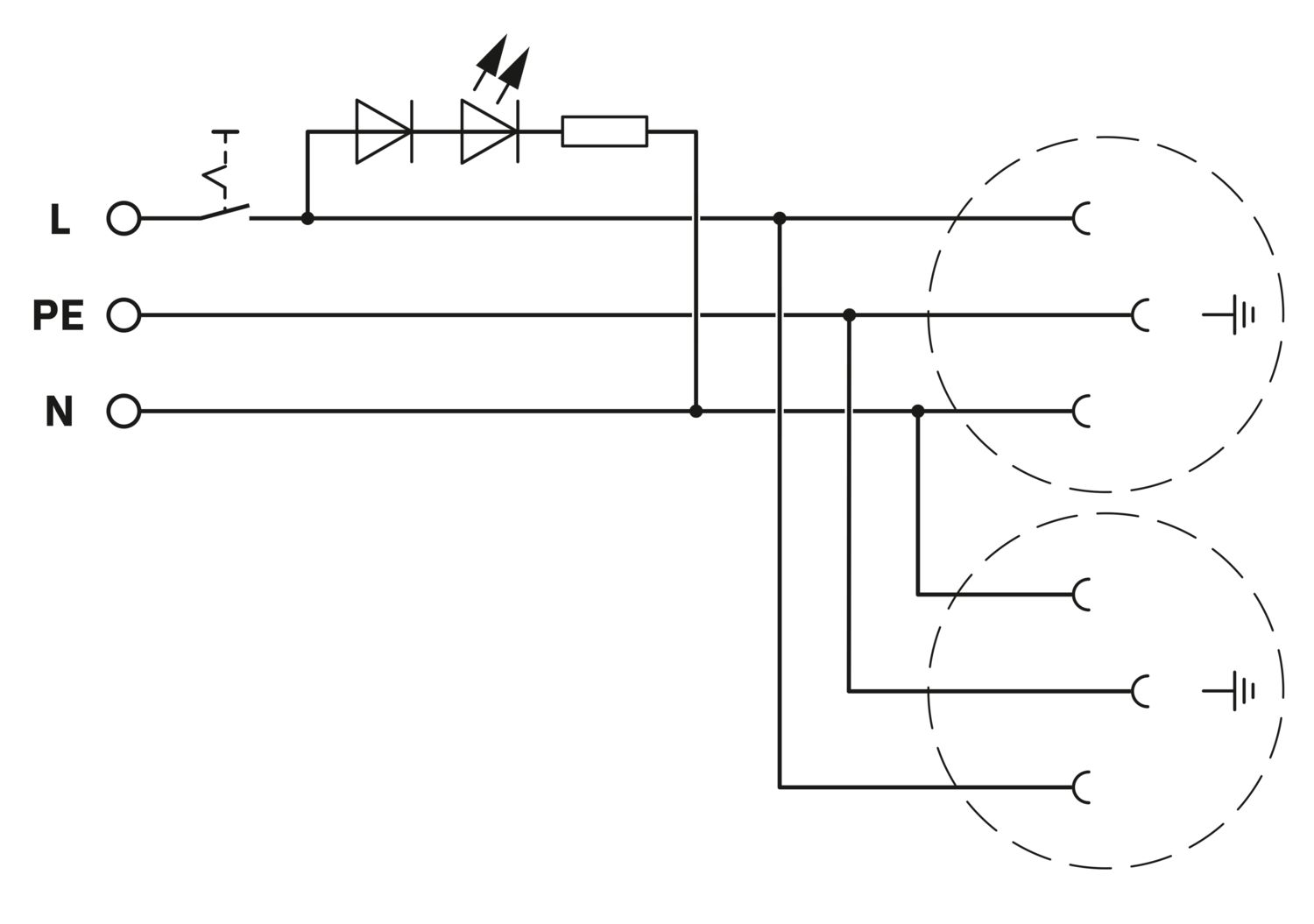

双插位，带扩展的防触电保护/保护板、LED显示，针式连接器样式类型L，接线方式: 直插式弹簧连接，颜色: 灰色，标称工作电压: 250 V AC (50 Hz)，额定电流: 16 A， DIN导轨或直接安装，标准/规格: CEI 23-50，国家标识: 意大利

產品細節

概述
注意事项	额定电流不适用于保险丝版本。在这种情况下，电流由保险丝确定。

产品类型	插座
国家ID	意大利

剥线长度	10 mm
塞规	A3
	B3
刚性导线横截面	0.2 mm² ... 4 mm²
横截面 AWG	24 ... 12 (按IEC标准修订)
柔性导线横截面	0.25 mm² ... 2.5 mm²
导线横截面，柔性[AWG]	24 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.25 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.25 mm² ... 2.5 mm²
柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管）	0.25 mm² ... 2.5 mm²
标称电流	16 A
额定电压	250 V AC (50 Hz)
直接插拔式连接横截面
刚性导线横截面	0.5 mm² ... 4 mm²
柔性导线横截面（套管不带塑料绝缘管）	1 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	1 mm² ... 2.5 mm²

状态显示	是

宽度	90 mm
高度	75 mm
深度	59.2 mm
NS 35/7,5深度	60 mm
NS 35/15深度	67.5 mm
孔径	4.4 mm

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料	PA
接触件材料	CuZn38
低温下的静态绝缘材料应用	-60 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

插头类型	针式连接器样式类型L

振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2022-06
频谱	2类，B级使用寿命测试，在转向架上进行
频率	f₁ = 5 Hz 到 f₂ = 250 Hz
ASD等级	6.12 (m/s²)²/Hz
加速度	3.12g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2022-06
脉冲波形	半弦
加速度	30g
电击时间	18 毫秒
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
结果	已通过测试
环境条件
保护等级	IP20
环境温度（运行）	-5 °C ... 40 °C (符合IEC 60884-1标准，24小时内的平均值不超过+35°C)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
允许湿度（存放/运输）	30 % ... 70 %

标准
标准/规程	CEI 23-50

安装类型	DIN导轨或直接安装

商業資料

訂購號	0804136
件數/包裝	2 件數
最低訂購量	2 件數
產品密鑰	BE762C
目錄頁面	頁碼 564 (C-3-2019)
GTIN	4055626226682
每件的重量（含包裝）	149.3 g
每件的重量（不含包裝）	149.3 g
關稅稅率代號	85366990
產地	PL

分類

核准

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規	橫截面 mm²
	250 V	16 A

Environmental product compliance

相容的產品

附件

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是
目前已知的豁免	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	Lead （CAS編號: 7439-92-1）
SCIP	e21bd4d4-6526-4e95-b8d1-bf9e012e6b77
