CSA
核准 ID: 13631| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 300 V | 10 A | 28 - 12 |
UL认证
核准 ID: E60425| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 300 V | 10 A | 30 - 12 | ||
| 使用组 C | ||||
| 150 V | 10 A | 30 - 12 | ||
| 使用组 D | ||||
| 300 V | 10 A | 30 - 12 | ||
UKK 3-MSTBVH-5,08
-
双层接线端子
2770846
双层接线端子， 标称工作电压: 250 V， 额定电流: 12 A， 连接量: 4， 位数: 1， 接线方式: 螺钉/插拔式连接， 第1，2层左边连接， 横截面: 0.2 mm2 - 4 mm2， 安装方式: NS 35/7,5， NS 35/15， NS 32， 颜色: 灰色
產品細節
| 概述 | *使用的插头决定电流和电压。 |
| 产品类型 | 多层接线端子 |
| 产品系列 | UKK 3-MSTB |
| 位数 | 1 |
| 针距 | 5.08 mm |
| 连接量 | 4 |
| 行数 | 2 |
| 电位 | 2 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定浪涌电压 | 4 kV |
| 额定条件下的最大功耗 | 0.77 W |
| 额定横截面 | 2.5 mm² |
| 额定接线容量AWG | 12 |
| 第1，2层左边连接 | |
| 螺纹 | M3 |
| 紧固扭矩 | 0.5 ... 0.6 Nm |
| 剥线长度 | 8 mm |
| 塞规 | A3 |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 横截面 AWG | 24 ... 12 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 导线横截面，柔性[AWG] | 24 ... 14 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 2.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 1.5 mm² |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 1.5 mm² |
| 2根横截面相同的导线，柔性导线 | 0.2 mm² ... 1 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 0.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1 mm² |
| 标称电流 | 12 A |
| 最大负载电流 | 12 A (当连接截面积为4 mm²的导线时) |
| 额定电压 | 250 V |

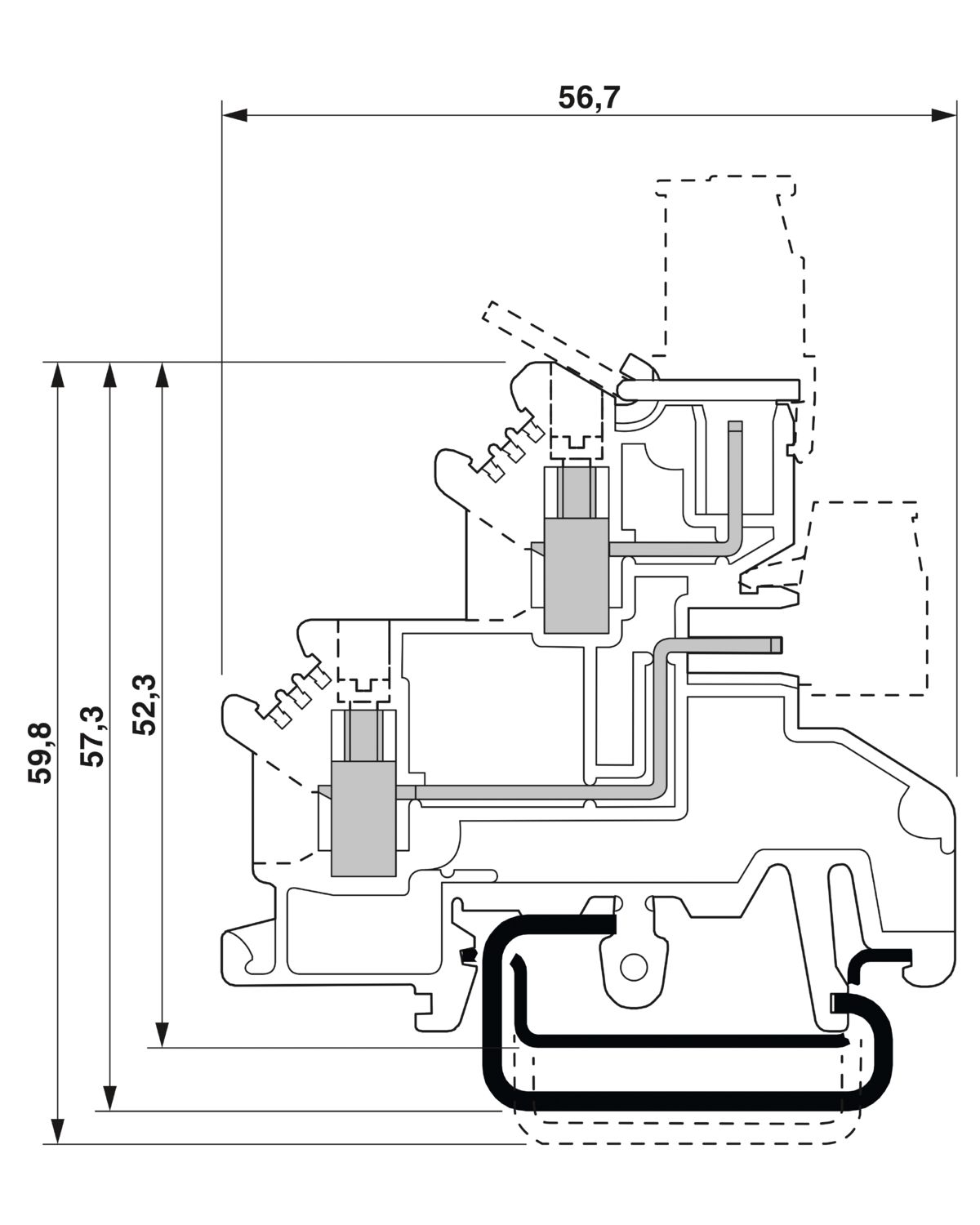

| 尺寸图 |
|

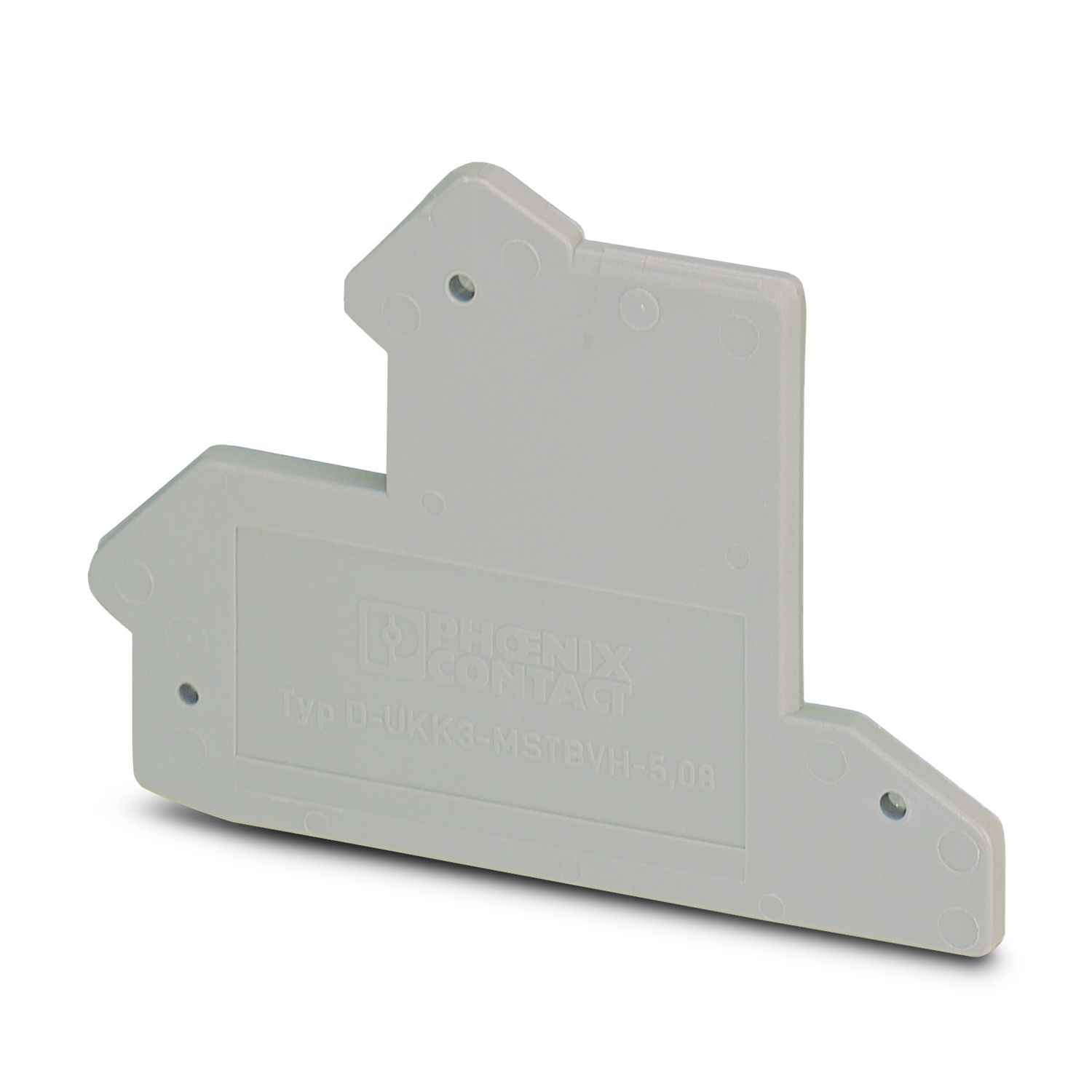

| 宽度 | 5.08 mm |
| 端板宽度 | 2.5 mm |
| 高度 | 50 mm |
| NS 35/7,5深度 | 52.5 mm |
| 针距 | 5.08 mm |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V2 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 触点表面 | 锡 Sn |
| 低温下的静态绝缘材料应用 | -40 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 125 °C |
| 电涌电压测试 | |
| 测试电压设定值 | 4.8 kV |
| 结果 | 已通过测试 |
| 短时耐受电流 1 mm² | 0.12 kA |
| 结果 | 已通过测试 |
| 工频耐受电压 | |
| 测试电压设定值 | 1.5 kV |
| 结果 | 已通过测试 |
| 机械参数 | |
| 开口式侧板 | 是 |
| 载体上的附件 | |
| DIN导轨/固定支点 | NS 32/NS 35 |
| 测试力设定值 | 1 N |
| 结果 | 已通过测试 |
| 使用寿命 | |
| 插入／拔出周期 | 100 |
| 针焰测试 | |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 振荡/宽频带噪音 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 频谱 | 使用寿命测试类别 1，B 级，已安装在车身上 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 0.964 (m/s²)²/Hz |
| 加速度 | 0.58g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 冲击 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 结果 | 已通过测试 |
| 环境条件 | |
| 环境温度（运行） | -60 °C (最高工作温度参考衰减曲线) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 安装类型 | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
