UL认证
核准 ID: E221474-20220907| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 30 V | 2 A | - 26 |
cUL认证
核准 ID: E221474-20220907| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 30 V | 1.5 A |
UL认证
核准 ID: E118976-20100522| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 30 V | 2 A |
SACCBP-M12FS-8CON-M16/0,5-940
-
设备连接器 板后安装
1553365
设备连接器 板后安装，8-位置，PUR，水蓝 RAL 5021，孔式， 直头， M12，编码: A，与 端自由出线，板后安装，M16 x 1.5，电缆连接，电缆长度: 0.5 m， 0.14 mm2， Ethernet
產品細節
| 操作注意事项 | 要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。 |
| 订货信息: | 供货范围包括锁紧螺母。 |
| 安装类型 | 板后安装 M16 x 1.5 带扁平螺母 |
| 组装说明 | 带扁平螺母 |
| 产品类型 | 圆形连接器（设备侧） |
| 应用 | 数据 |
| 位数 | 8 |
| 出线口编号 | 1 |
| 屏蔽 | 有 |
| 编码 | A |
| 螺纹类型 | M12 |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 3 |
| 阻燃等级，符合UL 94 | V0 |
| 密封材料 | FKM |
| 接触件材料 | CuZn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | PA 6.6 |
| 螺钉连接材料 | 锌铸，镀镍 |
| 外护套，材料 | PUR |
| 导线材料 | 铜质绞合线 |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 48 V AC |
| 60 V DC | |
| 额定电流IN | 2 A |
| 传输特征（类别） | CAT5 (IEC 11801:2002) |
| 波阻抗 | 100 Ω |
| 最大导线电阻 | 150 mΩ/m |
| 导线连接 | |
| 连接方式 | 电缆连接 |
| 触点类型 | 孔式插头 |
| 导线横截面 | 0.14 mm² |
| 连接1 | |
| 插座设计 | 孔式 |
| 插座出线 | 直头 |
| 插座螺纹类型 | M12 |
| 编码 | A |
| 连接2 | |
| 插座设计 | 端自由出线 |
| 电缆长度 | 0.5 m |
| 以太网柔性CAT5，4对 [94B] | |
| 尺寸圖 |
|
| 电缆重量 | 47 kg/km |
| UL AWM | 20963 (80°C/30 V) |
| 位数 | 8 |
| 屏蔽 | 有 |
| 光缆类型 | 以太网柔性CAT5，4对 [94B] |
| 导线结构 | 4x2xAWG26/7，SF/UTP |
| 信号运行时间 | 5.3 ns/m |
| 导线结构 信号线 | 7x 0.16 mm |
| AWG，信号线 | 26 |
| 导线横截面 | 4x 2x 0.14 mm² |
| 线径，包括绝缘层 | 0.96 mm |
| 电缆外径 | 6.40 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 水蓝 RAL 5021 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | 发泡聚乙烯 |

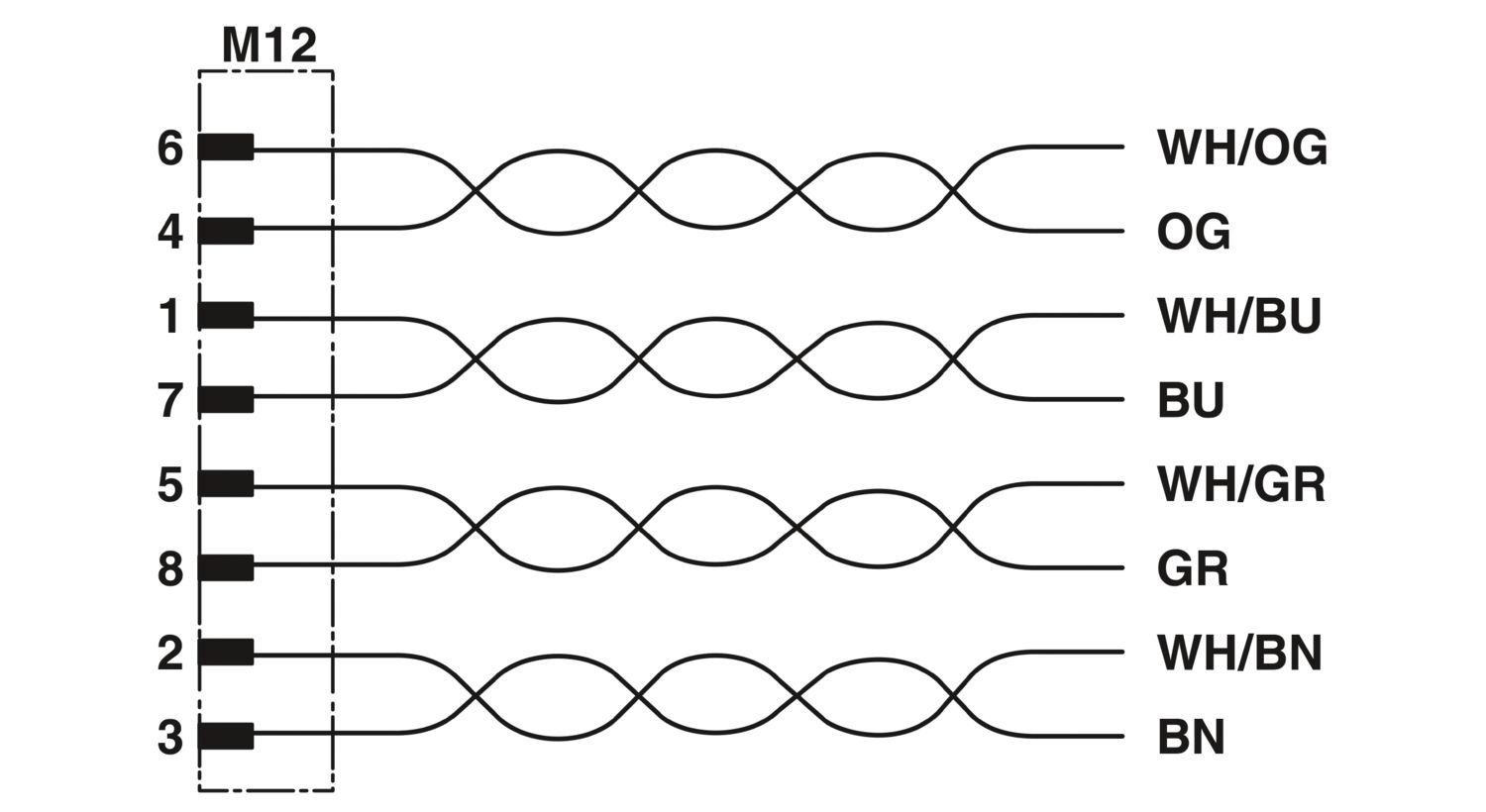

| 单线，颜色 | 白色/蓝色-蓝色、白色/橙色-橙色、白色/绿色-绿色、白色/棕色-棕色 |
| 厚度，外部护套 | 1.05 mm |
| 双绞线 | 2根线为一对 |
| 总绞线 | 4对线芯 |
| 光缆屏蔽盖板 | 70 % |
| 绝缘电阻 | ≥ 5 GΩ*km |
| 耦合电阻 | ≤ 100.00 mΩ/m (10 MHz) |
| 回路电阻 | ≤ 290.00 Ω/km |
| 波阻抗 | 100 Ω ±5 Ω (100 MHz) |
| 电缆容量 | 48 nF/km (1 kHz) |
| 额定电压，电缆 | ≤ 100 V |
| 线芯测试电压／线芯 | 700 V (50 Hz，1 min) |
| 线芯测试电压／屏蔽 | 700.00 V (50 Hz，1 min) |
| 最小弯曲半径，固定安装 | 4 x D |
| 最小弯曲半径，活动安装 | 8 x D |
| 最小弯曲半径，固定式安装 | 26 mm |
| 最小弯曲半径，移动式安装 | 52 mm |
| 拉伸强度 | ≤ 100 N |
| 近端串扰衰减 (NEXT) | 71.3 dB (1 MHz) |
| 62.3 dB (4 МHz) | |
| 56.3 dB (10 MHz) | |
| 53.2 dB (16 MHz) | |
| 51.8 dB (20 МHz) | |
| 48.9 dB (31.25 МHz) | |
| 44.4 dB (62.5 МHz) | |
| 41.3 dB (100 MHz) | |
| 功率总和近端串扰衰减 (PSNEXT) | 62.3 dB (1 MHz) |
| 53.3 dB (4 МHz) | |
| 47.3 dB (10 MHz) | |
| 44.2 dB (16 MHz) | |
| 42.8 dB (20 МHz) | |
| 39.9 dB (31.25 МHz) | |
| 35.4 dB (62.5 МHz) | |
| 32.3 dB (100 MHz) | |
| 回波损耗 (RL) | 23 dB (4 МHz) |
| 24.1 dB (8 МHz) | |
| 25 dB (10 MHz) | |
| 25 dB (16 MHz) | |
| 25 dB (20 МHz) | |
| 23.6 dB (31.25 МHz) | |
| 21.5 dB (62.5 МHz) | |
| 20.1 dB (100 MHz) | |
| 屏蔽衰减 | 3.2 dB (1 MHz) |
| 6 dB (4 МHz) | |
| 9.5 dB (10 MHz) | |
| 12.1 dB (16 MHz) | |
| 13.6 dB (20 МHz) | |
| 17.1 dB (31.25 МHz) | |
| 24.8 dB (62.5 МHz) | |
| 32 dB (100 MHz) | |
| 无卤素 | 符合IEC 60754-1 |
| 阻燃 | 符合IEC 60332-1-2 |
| 阻油性 | 符合EN 60811-2-1 |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) |
| -20 °C ... 80 °C (电缆，活动式安装) | |
| 环境温度（安装） | -20 °C ... 80 °C |
| 环境条件 | |
| 保护等级 | IP67 (已插入情况下) |
| IP65 (已插入情况下) | |
| IP65/IP67 | |
| 环境温度（运行） (孔式连接器/针式连接器) | -25 °C ... 90 °C (针式/孔式) |
| 环境温度（运行） (电缆，固定式安装) | -40 °C ... 70 °C (电缆，固定式安装) |
| 环境温度（运行） (电缆，活动式安装) | -10 °C ... 50 °C (电缆，活动式安装) |
