cUL认证
核准 ID: E221474-20220907| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 30 V | 1.5 A |
UL认证
核准 ID: E221474-20220907| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 30 V | 1.5 A |
SACCEC-M12FSD-4CON-M16/2,0-931X
-
设备连接器 板前安装
1239911
设备连接器 板前安装，Ethernet CAT5 (100 Mbps)，Ethernet，4-位置，PUR，水蓝 RAL 5021，屏蔽，孔式， 直头， M12，编码: D，与 端自由出线，板前安装，电缆连接，电缆长度: 2 m， 以太网柔性CAT5，2对， 产品符合RoHS II非豁免6c (Pb < 0.1 %) 不含铅
產品細節
| 操作注意事项 | 要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。 |
| 订货信息: | 供货范围包括锁紧螺母。 |
| 安全注意事项 | |
| 安全注意事项 | 警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。 |
| • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。 | |
| • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。 | |
| • 产品适用于工厂、控制器和电气设备工程中的应用。 | |
| • 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。 | |
| • 不允许擅自修改或以不正确的方式打开组装好的产品。 | |
| • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。 | |
| • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。 | |
| • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地 | |
| • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。 | |
| • 遵守相应的技术数据。您可以从以下来源获得相关信息： o 产品上 o 包装标签上 o 随附提供的文档中 o 网页phoenixcontact.com/products中的产品下 |
|
| • 仅使用菲尼克斯电气建议的工具 | |
| • 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件 | |
| • 确保已正确连接保护接地或功能性接地。 | |
| • VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况 | |
| • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。 | |
| 安装类型 | 板前安装 |
| 产品类型 | 圆形连接器（设备侧） |
| 传感器类型 | Ethernet |
| 位数 | 4 |
| 出线口编号 | 1 |
| 屏蔽 | 有 |
| 编码 | D |
| 螺纹类型 | M12 |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 3 |
| 阻燃等级，符合UL 94 | V0 |
| 密封材料 | NBR |
| 接触件材料 | CuZn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | PA 6.6 |
| 螺钉连接材料 | 镀镍铜 |
| 外护套，材料 | PUR |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 48 V AC |
| 60 V DC | |
| 额定电流IN | 4 A (插头/插座符合IEC 61076-2-101标准要求，须遵守电缆技术数据) |
| 测试电压 | 2500 V |
| 传输介质 | 铜缆 |
| 传输特征（类别） | CAT5 (IEC 11801:2002) |
| 导线连接 | |
| 连接方式 | 电缆连接 |
| 触点类型 | 孔式插头 |
| 连接1 | |
| 插座设计 | 孔式 |
| 插座出线 | 直头 |
| 插座螺纹类型 | M12 |
| 编码 | D |
| 连接2 | |
| 插座设计 | 端自由出线 |
| 电缆长度 | 2 m |
| 以太网柔性CAT5，2对 [93E] | |
| 尺寸圖 |
|
| 电缆重量 | 42 kg/km |
| UL AWM | 20963 (80°C/30 V) |
| 接线标准/规范 | 电气要求 EN 50288-2-2 |
| 位数 | 4 |
| 屏蔽 | 有 |
| 光缆类型 | 以太网柔性CAT5，2对 [93E] |
| 导线结构 | 2x2xAWG26/7，SF/UTP |
| 信号运行时间 | 5.3 ns/m |
| 导线结构 信号线 | 7x 0.16 mm |
| AWG，信号线 | 26 |
| 导线横截面 | 2x 2x 0.14 mm² |
| 线径，包括绝缘层 | 0.98 mm |
| 电缆外径 | 6.40 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 水蓝 RAL 5021 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | 发泡聚乙烯 |

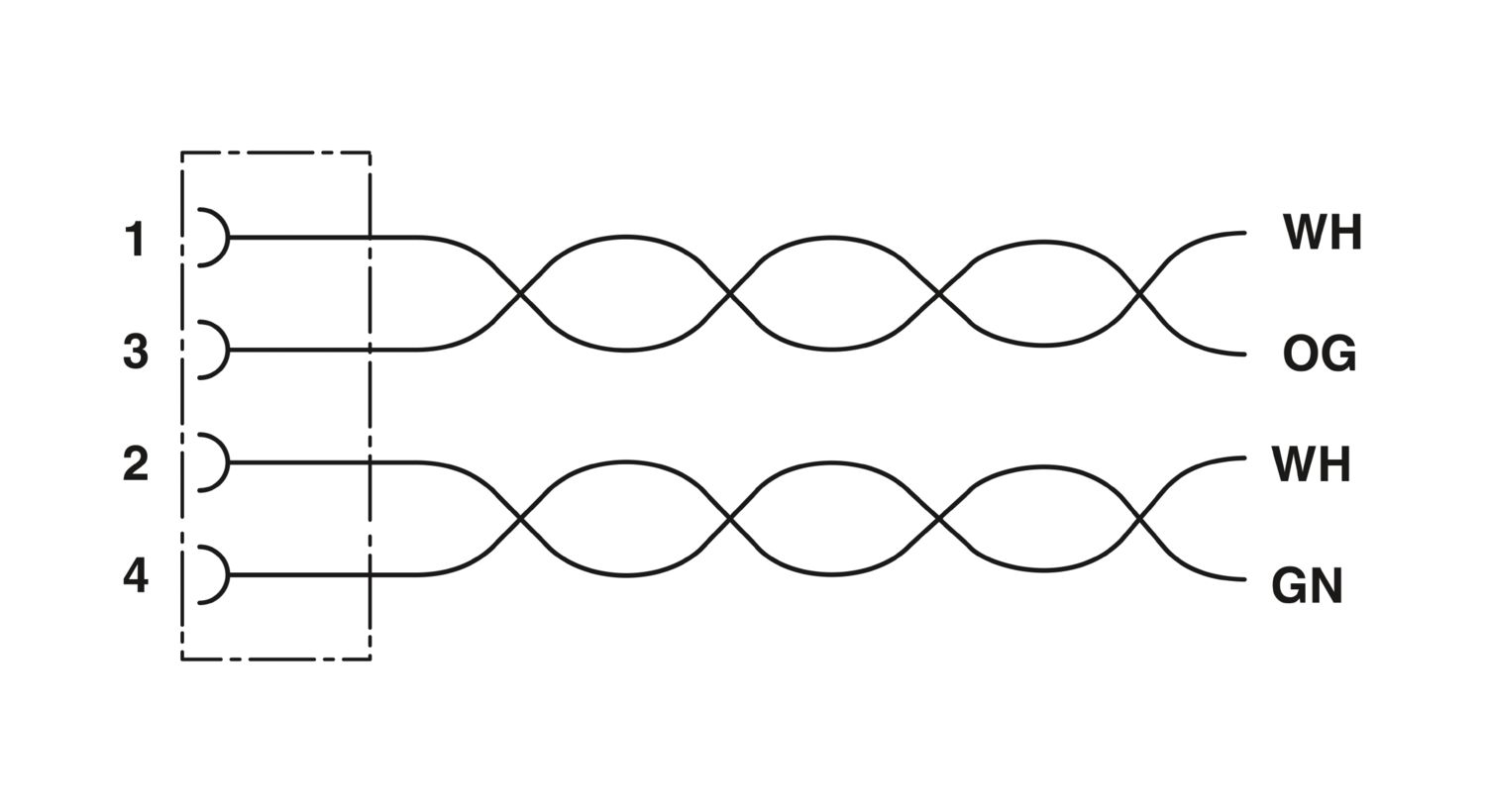

| 单线，颜色 | 白色/橙色-橙色，白色/绿色-绿色 |
| 厚度，外部护套 | 1.20 mm |
| 双绞线 | 2根线为一对 |
| 总绞线 | 2对绞线绞合在2根绞合型填充线芯上 |
| 光缆屏蔽盖板 | 70 % |
| 绝缘电阻 | ≥ 500 MΩ*km |
| 耦合电阻 | ≤ 100.00 mΩ/m (10 MHz) |
| 回路电阻 | ≤ 290.00 Ω/km |
| 波阻抗 | 100 Ω ±5 Ω (100 MHz) |
| 电缆容量 | 大约 45 nF/km (1 kHz) |
| 额定电压，电缆 | ≤ 100 V (峰值，不适用于高功率应用) |
| 线芯测试电压／线芯 | 700 V (50 Hz，1 min) |
| 线芯测试电压／屏蔽 | 700.00 V (50 Hz，1 min) |
| 电缆的载流能力 | 2.00 A (符合DIN VDE 0891-1标准) |
| 最小弯曲半径，固定安装 | 4 x D |
| 最小弯曲半径，活动安装 | 8 x D |
| 最小弯曲半径，固定式安装 | 26 mm |
| 最小弯曲半径，移动式安装 | 52 mm |
| 拉伸强度 | ≤ 80 N |
| 近端串扰衰减 (NEXT) | 65.3 dB (1 MHz) |
| 56.3 dB (4 МHz) | |
| 50.3 dB (10 MHz) | |
| 47.2 dB (16 MHz) | |
| 45.8 dB (20 МHz) | |
| 42.9 dB (31.25 МHz) | |
| 38.4 dB (62.5 МHz) | |
| 35.3 dB (100 MHz) | |
| 功率总和近端串扰衰减 (PSNEXT) | 62.3 dB (1 MHz) |
| 53.3 dB (4 МHz) | |
| 47.3 dB (10 MHz) | |
| 44.2 dB (16 MHz) | |
| 42.8 dB (20 МHz) | |
| 39.9 dB (31.25 МHz) | |
| 35.4 dB (62.5 МHz) | |
| 32.3 dB (100 MHz) | |
| 回波损耗 (RL) | 23 dB (4 МHz) |
| 24.1 dB (8 МHz) | |
| 25 dB (10 MHz) | |
| 25 dB (16 MHz) | |
| 25 dB (20 МHz) | |
| 23.6 dB (31.25 МHz) | |
| 21.5 dB (62.5 МHz) | |
| 20.1 dB (100 MHz) | |
| 屏蔽衰减 | 3.2 dB (1 MHz) |
| 6 dB (4 МHz) | |
| 9.5 dB (10 MHz) | |
| 12.1 dB (16 MHz) | |
| 13.6 dB (20 МHz) | |
| 17.1 dB (31.25 МHz) | |
| 24.8 dB (62.5 МHz) | |
| 32 dB (100 MHz) | |
| 无卤素 | 符合IEC 60754-1 |
| 阻燃 | 符合IEC 60332-1-2 |
| 符合UL VW1 | |
| 符合UN ECE-R 118.03标准 | |
| 阻油性 | 符合EN 60811-2-1 |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) |
| -20 °C ... 80 °C (电缆，活动式安装) | |
| 环境温度（安装） | -20 °C ... 80 °C |
| 环境条件 | |
| 保护等级 | IP67 |
| IP65/IP67 | |
| 环境温度（运行） | -25 °C ... 85 °C (针式/孔式) |
| -40 °C ... 85 °C (无机械驱动) | |
| 标准标识 | M12圆形连接器 |
| 标准/规格 | 符合IEC 61076-2-101 |
您的優勢
预装不同标准长度的电缆，可立即使用
连接器组装方式和电缆长度可定制
电缆侧密封，确保密封紧密性
电缆设计用于所有常见网络和现场总线
可达到很高的传输安全：至外壳的屏蔽连接，采用可选的EMC螺母
