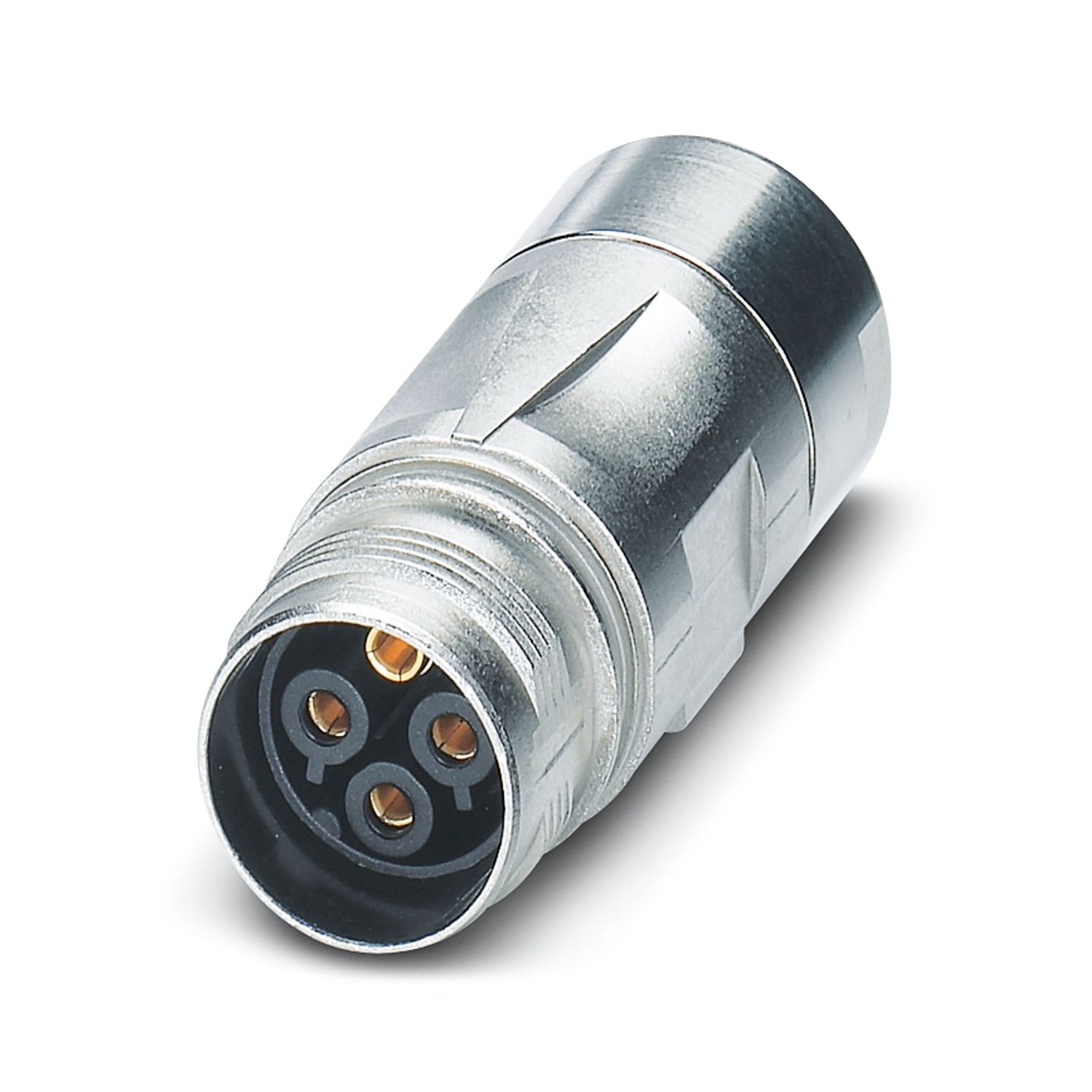

ST-6ES1N8A9K04S - 耦合连接器

1618710

耦合连接器，直头，用于标准和SPEEDCON连锁，M17，位数: 6+PE，触点类型: 孔式插头，屏蔽: 有，保护等级: IP67，电缆直径范围: 9 mm ... 11.2 mm，位数: 7，接线方式: 压接，系列: ST

產品細節

技術資料

说明

订货信息:	单独订购Ø0.1 mm压接插针
安全注意事项
安全注意事项	警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。
		• 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。
		• 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。
		• 产品适用于工厂、控制器和电气设备工程中的应用。
		• 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。
		• 不允许擅自修改或以不正确的方式打开组装好的产品。
		• 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。
		• 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。
		• 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地
		• 确保已正确连接保护接地或功能性接地。
		• VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况
		• 仅使用菲尼克斯电气建议的工具
		• 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。
		• 仅在完全插入连接器并互锁时才能操作此连接器。
		• 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。
		• 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。
		• 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

产品属性

材料规格

连接数据

电气特性

连接器

电缆/电线

环境和真实条件

商業資料

分類

核准

Environmental product compliance

相容的產品

附件

您的優勢

缩小的尺寸：紧凑型设备的理想选择

持续的EMC保护，是工业环境中的可靠连接解决方案

压接连接：防振和耐高温组装

灵活使用：可靠连接不同的电缆直径
