HC-B 16-I-DT-M
-
插芯
1648254

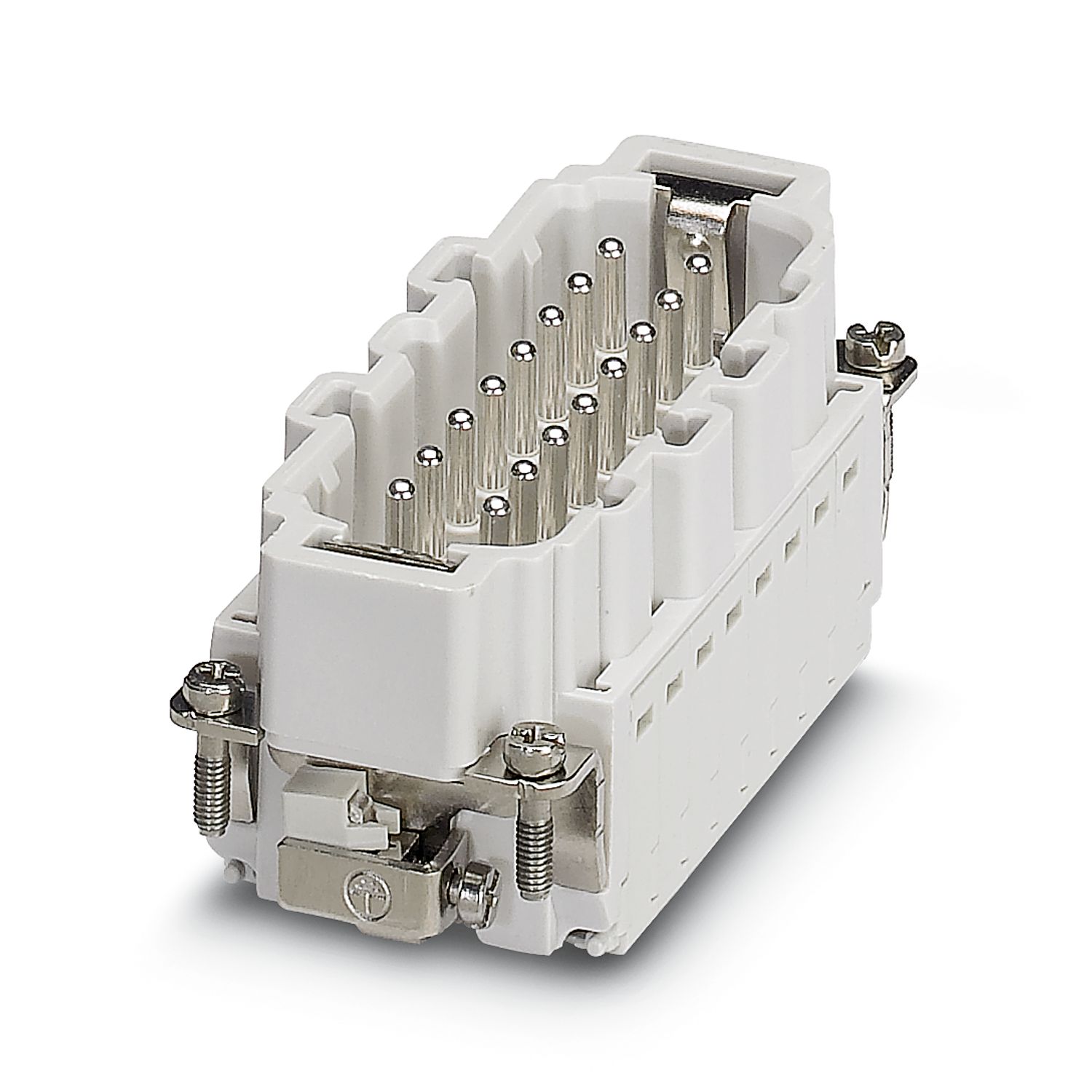

HEAVYCON针式插芯，B16系列，16芯，直插式连接
產品細節
| 概述 | 适用于HEAVYCON-ADVANCE B16系列外壳以及HEAVYCON B32系列外壳。通过CP-HC (1686478)防插错编码条进行编码。HC-B6.../ HC-B10... 用于2个防插错编码条。HC-B16.../ HC-B24...用于 4个防插错编码条。仅在无负载/电压时，才能进行插拔式连接。 |
| 组装说明 | 1) 可连接单股柔性导线。 可连接带冷压头的柔性导线： 0.5 mm² ... 2.5 mm²，带/不带绝缘套管，长度： 10 mm。 2) SZF0-0.4x2.5螺丝刀（类似DIN 5264标准）。 |
| 适用B16类外壳。 仅在无负载/电压时，才能插拔连接器。 也可使用CP-HC（1686478）防插错编码。 HC-B6.../HC-B10...系列可使用2个防插错编码。 HC-B16.../HC-B24...系列可使用4个防插错编码。 通过一个螺丝刀安装/拆除0.5 - 0.75 mm²导线。 |
| 产品类型 | 固定芯数的插芯 |
| 系列 | HC-B |
| 类型 | B16 |
| B32 | |
| 位数 | 16 |
| 连接图表 | 16+PE |
| 触点编码 | 1 - 16 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |

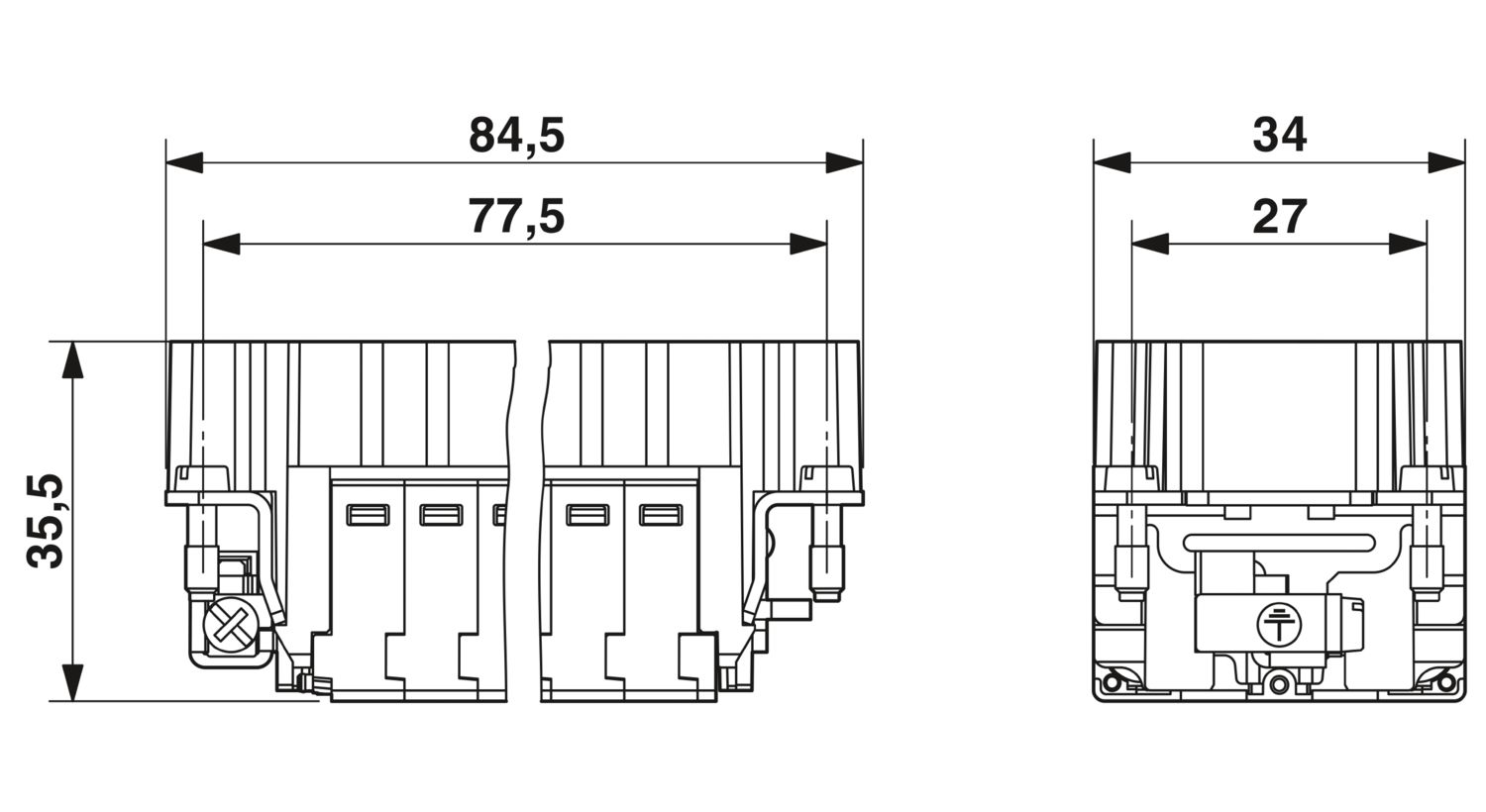

| 尺寸图 |
|
| 高度 | 35.5 mm |
| 长度 | 84.5 mm |
| 钻孔距离，水平 | 77.5 mm |
| 连接技术 | |
| 连接系统 | 直插式连接 |
| 导线连接 | |
| 导线横截面 | 0.5 mm² ... 2.5 mm² |
| 可连接导线横截面AWG | 20 ... 14 |
| 单根电线的剥线长度 | 10 mm (13 mm带冷压头) |
| 额定电压(III/3) | 500 V |
| 额定过电压 | 6 kV |
| 额定电流 | 16 A |
| 机械参数 | |
| 插／拔周期 | ≥ 500 |
| 阻燃等级，符合UL 94 | V0 |
| 接触件材料 | 铜合金 |
| 材料接触表面 | Ag |
| 接触件载体材料 | PA |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 125 °C (包括针位加热) |
| 结构和测试规定 | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| 测试 | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 |
