HC-A16-I-CT-F
-
插芯
1585443
插芯，位数: 16+PE， 尺寸: D25， 每位接线数目: 1， 孔式插头， 压接， 250 V，16 A， 0.5 mm2 ... 4 mm2
產品細節
| 概述 | 适用于HC-D25/HC-D50外壳和CK2.5-ED压接插针（压接插针选配） |
| 概述 | 仅在无负载/电压时，才能插拔连接器。 |
| 组装说明 | 为确保正确使用，需安装在至少具有IP54防护等级的外壳中 |
| 用于塑料编码条：4个 |
| 产品类型 | 固定芯数的插芯 |
| 系列 | HC-A |
| 类型 | D25 |
| D50 | |
| 位数 | 16 |

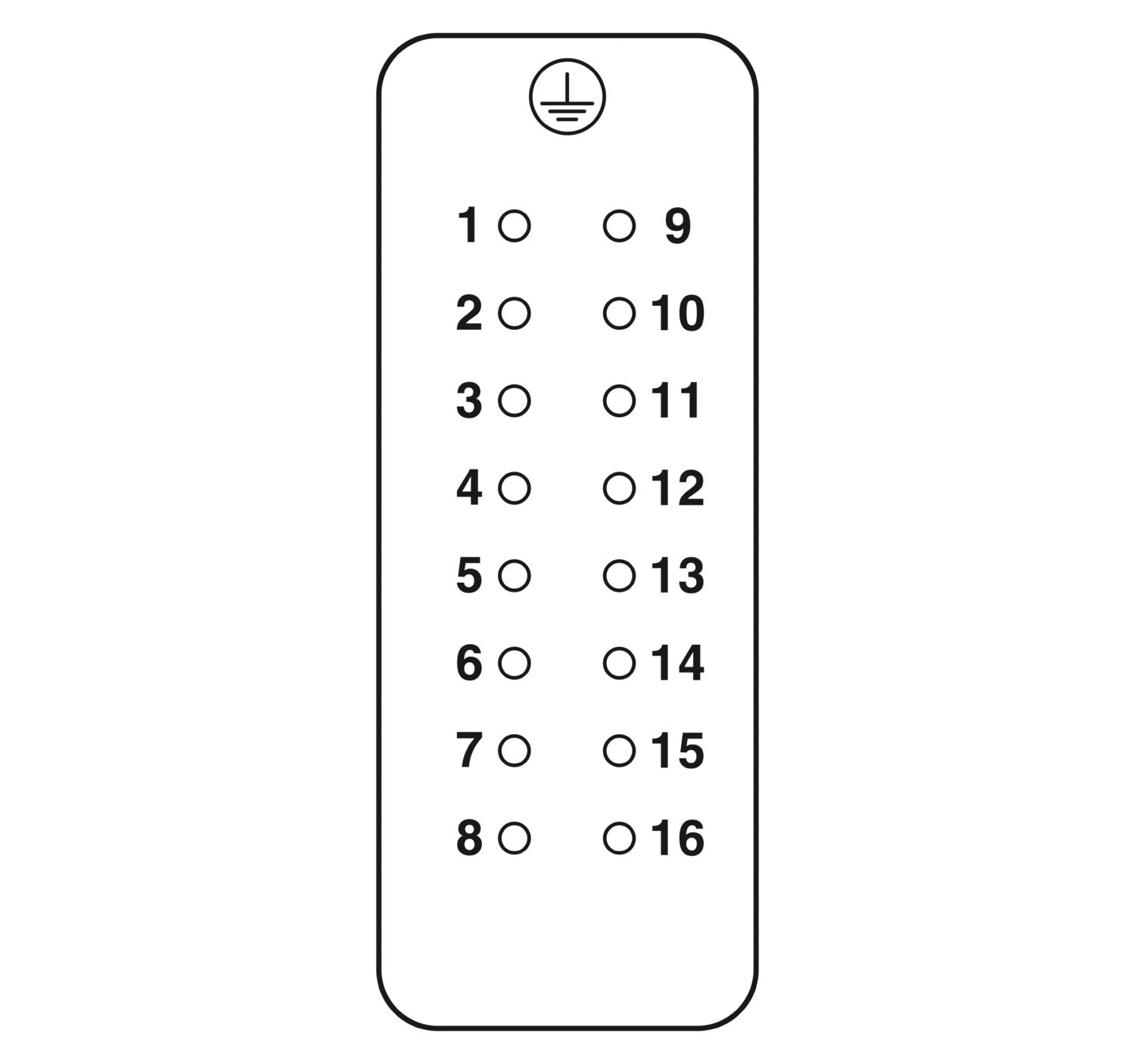

| 连接图表 | 16+PE |
| 触点编码 | 1 - 16 |
| 每位接线数目 | 1 |
| 触点类型 | 车削 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |

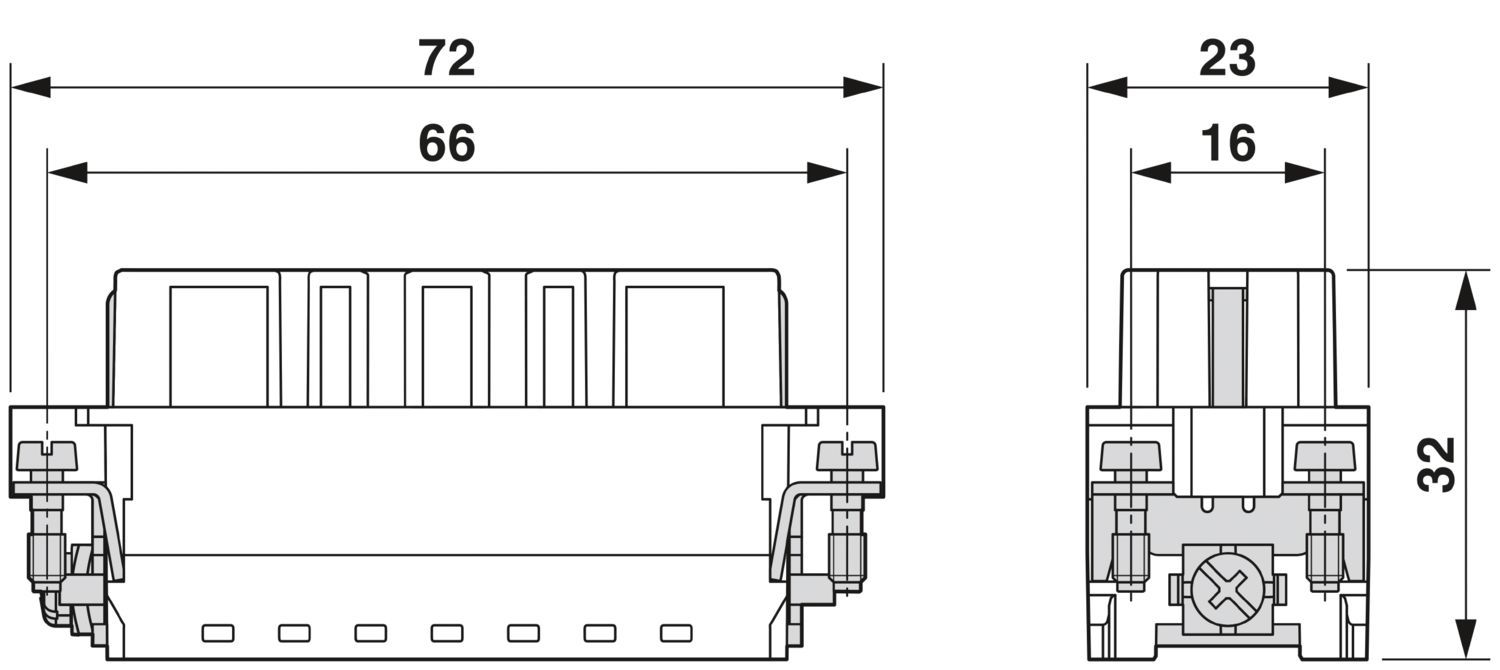

| 尺寸图 |
|
| 宽度 | 23 mm |
| 高度 | 33 mm |
| 长度 | 72 mm |
| 钻孔距离，水平 | 66 mm |
| 钻孔距离，垂直 | 16 mm |
| 机械特性 | |
| 接点直径 | 2.5 mm |
| 连接技术 | |
| 连接系统 | 压接 |
| 每位接线数目 | 1 |
| 连接符合标准 | IEC / EN |
| 导线连接 | |
| 导线横截面 | 0.5 mm² ... 4 mm² (适用于柔性导线) |
| 可连接导线横截面AWG | 20 ... 12 |
| 紧固扭矩 | 0.7 Nm ... 1 Nm (PE 连接) |
| 0.5 Nm ... 0.8 Nm (用于安装在HEAVYCON壳体中的安装螺钉) | |
| 单根电线的剥线长度 | 8 mm |
| 额定电压(III/3) | 250 V |
| 额定过电压 | 4 kV |
| 额定电流 | 16 A |
| 机械参数 | |
| 插／拔周期 | ≥ 500 |
| 接触件材料 | 铜合金 |
| 材料接触表面 | Ag（选配Au） |
| 接触件载体材料 | PC |
| 标准/条例 | PC |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 125 °C (包括针位加热) |
| 测试 | |
| 标准/规范 | PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3) |
您的優勢
抗冲击和振动，符合DIN EN 61373标准
