插芯，位数: 4+PE， 尺寸: D7， 每位接线数目: 1， 孔式插头， 直插式连接， 230 V，10 A， 0.14 mm2 ... 1.5 mm2
| 概述 | 仅使用带冷压头的柔性导线 |
| 概述 | 仅在无负载/电压时，才能插拔连接器。 |
| 概述 | 适用HC-D7系列外壳 |
| 组装说明 | 为确保正确使用，需安装在至少具有IP54防护等级的外壳中 |
| 产品类型 | 固定芯数的插芯 |
| 系列 | HC-A |
| 类型 | D7 |
| 位数 | 4 |
| 连接图表 | 4+PE |
| 触点编码 | 1 - 4 |
| 每位接线数目 | 1 |
| 触点类型 | 冲压 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 尺寸图 |
|

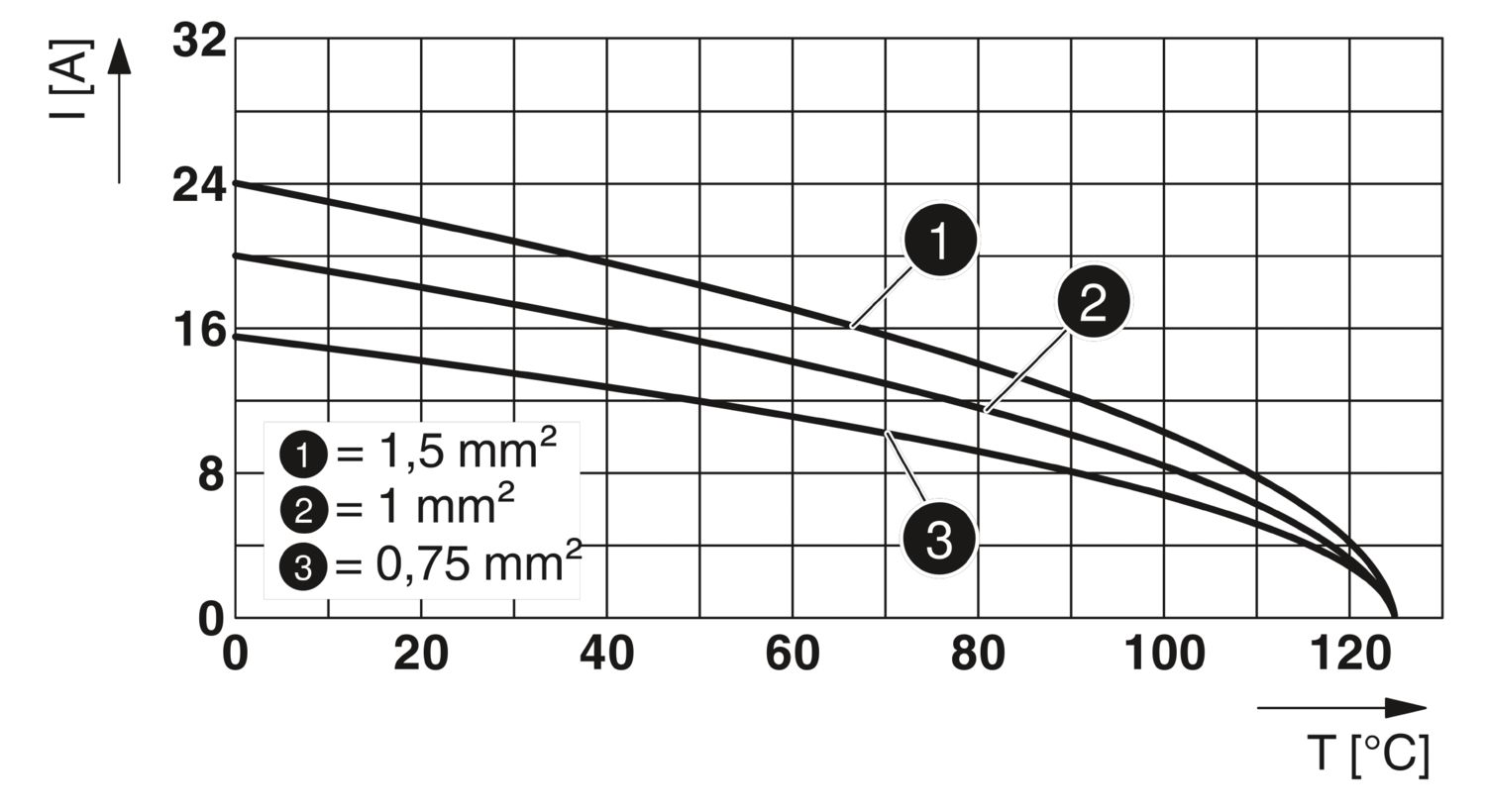

| 宽度 | 21 mm |
| 高度 | 33.5 mm |
| 长度 | 21 mm |
| 机械特性 | |
| 接点直径 | 1.6 mm |
| 连接技术 | |
| 连接系统 | 直插式连接 |
| 每位接线数目 | 1 |
| 连接符合标准 | IEC / EN |
| 导线连接 | |
| 导线横截面 | 0.14 mm² ... 1.5 mm² |
| 可连接导线横截面AWG | 26 ... 16 |
| 紧固扭矩 | 0.5 Nm ... 0.8 Nm (用于安装在HEAVYCON壳体中的安装螺钉) |
| 单根电线的剥线长度 | 10 mm |
| 额定电压(III/3) | 230 V |
| 400 V (导线-导线) | |
| 电源触点额定电压 | 230/400 V |
| 额定过电压 | 4 kV |
| 额定电流 | 10 A |
| 机械参数 | |
| 插／拔周期 | ≥ 500 |
| 阻燃等级，符合UL 94 | V0 |
| 材料接触表面 | Ag |
| 接触件载体材料 | PC |
| 标准/条例 | PC |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 125 °C |
| 测试 | |
| 标准/规范 | PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3) |
| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 600 V | 14 A | - 16 |
| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 16 |
| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 600 V | 16 A |
