UL认证
核准 ID: FILE E 221474| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
cUL Listed
核准 ID: FILE E 221474| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |

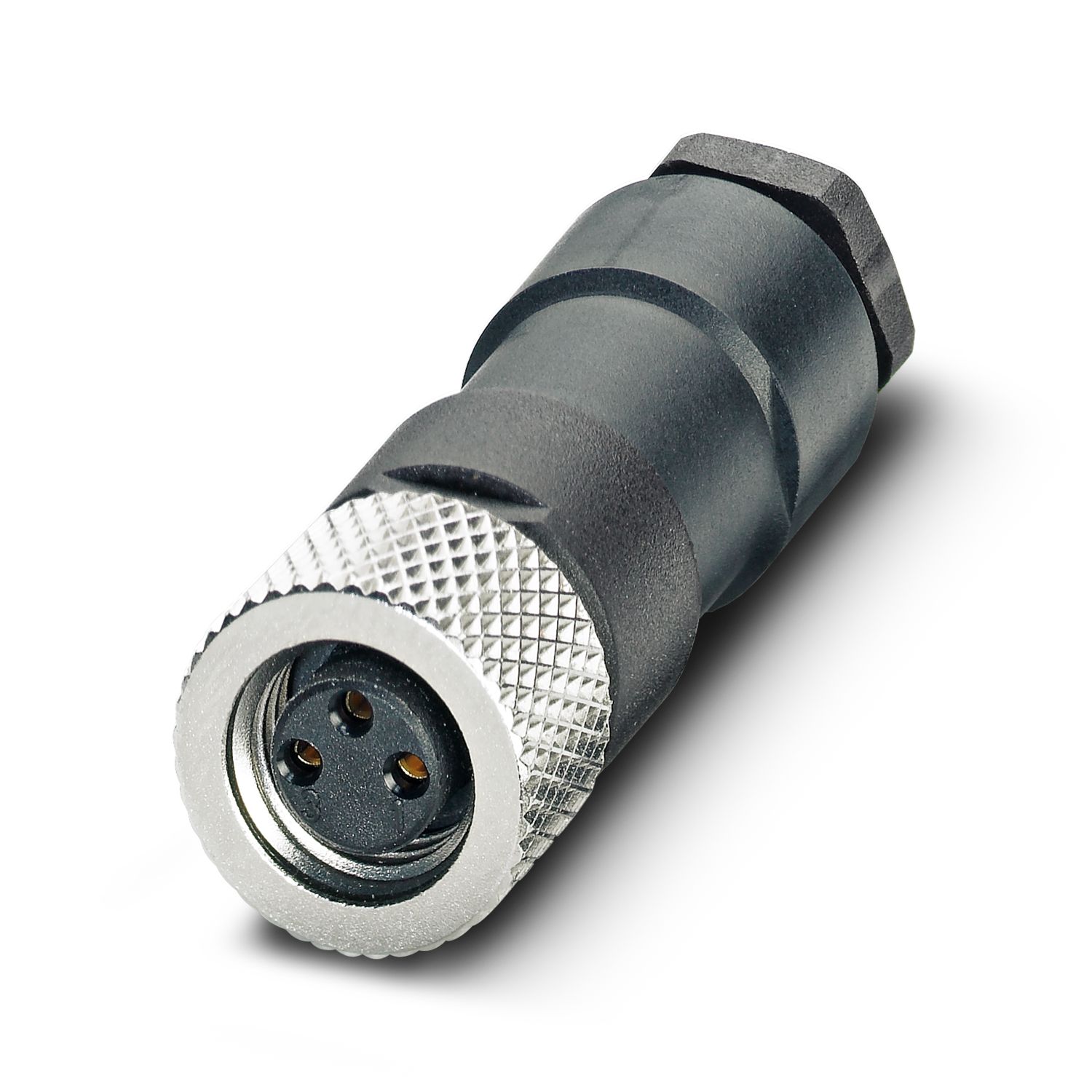

SACC-M 8FS-3CON-M
-
连接器
1681172
连接器，通用，3-位置，孔式 直头 M8，编码: A，焊接，螺圈材料: 镀镍铜，电缆外径 3.5 mm ... 5 mm
產品細節
| 组装说明 | 注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。 |
| 产品类型 | 圆形连接器（电缆侧） |
| 传感器类型 | 通用 |
| 位数 | 3 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | A |
| 电缆出口 | 直头 |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 3 |
| 尺寸图 |
|
| 长度 | 37 mm |
| 外部尺寸 | |
| 外径 | 3.5 mm ... 5 mm |
| 壳体 | |
| 直径外壳 | 12 mm |
| 阻燃等级，符合UL 94 | HB |
| 密封材料 | NBR |
| 夹具本体材料 | PBT |
| 接触件材料 | CuZn |
| 材料接触表面 | Au |
| 接触件载体材料 | PA |
| 螺钉连接材料 | 镀镍铜 |
| 导线连接 | |
| 连接方式 | 焊接 |
| 接线横截面 | 0.08 mm² ... 0.25 mm² (柔性) |
| 0.08 mm² ... 0.25 mm² (刚性) | |
| 可连接导线横截面AWG | 28 ... 24 (柔性) |
| 28 ... 24 (刚性) | |
| 单根电线的剥线长度 | 3 mm |
| 紧固扭矩 | 0.2 Nm (M8螺圈) |
| 额定过电压 | 0.8 kV |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 48 V AC |
| 60 V DC | |
| 额定电流IN | 4 A |
| 机械参数 | |
| 插／拔周期 | ≥ 100 |
| 连接1 | |
| 插座设计 | 孔式 |
| 插座出线 | 直头 |
| 插座螺纹类型 | M8 |
| 编码 | A |
| 信号类型/分类 | 通用 |
| 单根导线的剥线长度 | 3 mm |
| 环境条件 | |
| 保护等级 | IP67 |
| 环境温度（运行） (孔式连接器/针式连接器) | -40 °C ... 85 °C |
| 标准标识 | M8针式插头连接器 |
| 标准/规格 | IEC 61076-2-104 |
您的優勢
防护等级高，能在现场安全使用
