PTME 6-DIO/R-L HV - 元件端子

3035698

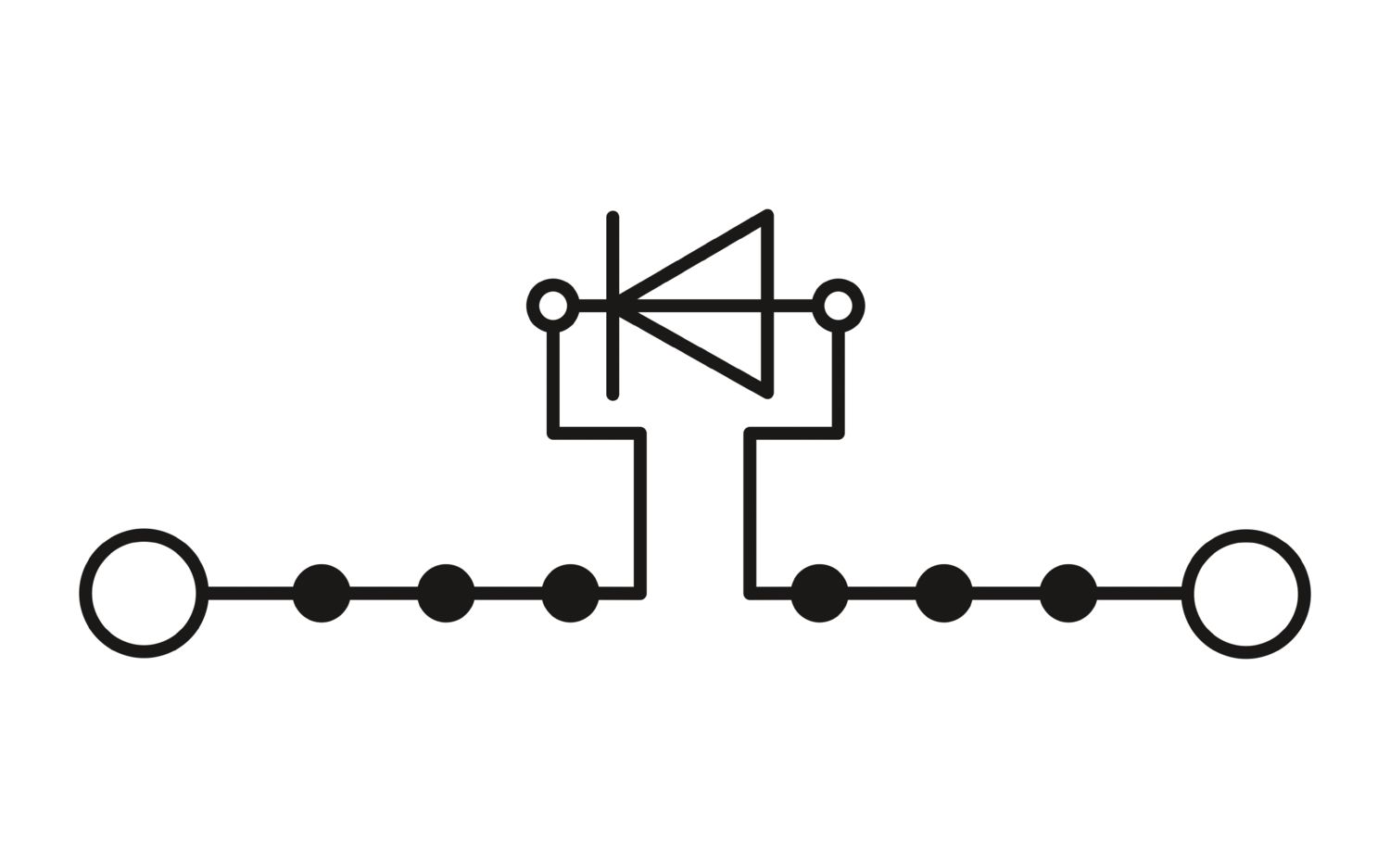

元件端子，如果需要在DIN导轨上安装数个二极管端子，必须在它们中间安装空间补偿板，集成P1000M二极管，标称工作电压: 1000 V，额定电流: 5 A，接线方式: 直插式连接，第一层，额定接线容量: 6 mm²，接线容量： 0.5 mm² - 10 mm² ，颜色: 灰色

此產品需要其他產品才能運作。必要的附件

產品細節

概述	如果需要在DIN导轨上安装数个二极管端子，必须在它们中间安装空间补偿板

产品类型	元件端子
连接量	2
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	6 kV
额定条件下的最大功耗	1.31 W

每层的连接数量	2
额定横截面	6 mm²
第一层
剥线长度	12 mm
塞规	A5
刚性导线横截面	0.5 mm² ... 10 mm²
横截面 AWG	20 ... 8 (按IEC标准修订)
柔性导线横截面	0.5 mm² ... 6 mm²
导线横截面，柔性[AWG]	20 ... 10 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.5 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.5 mm² ... 6 mm²
柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管）	0.5 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1.5 mm²
标称电流	5 A
最大负载电流	5 A (当连接截面积为10 mm²的导线时)
额定电压	1000 V
额定横截面	6 mm²
第一层直接插拔式连接横截面
刚性导线横截面	1 mm² ... 10 mm²
柔性导线横截面（套管不带塑料绝缘管）	1 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管）	1 mm² ... 6 mm²

宽度	8.2 mm
端板宽度	2.2 mm
高度	100.8 mm
深度	60.1 mm
NS 35/7,5深度	60 mm
NS 35/15深度	67.5 mm

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	125 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电涌电压测试
测试电压设定值	9.8 kV
结果	已通过测试
工频耐受电压
测试电压设定值	2.2 kV
结果	已通过测试

机械参数
开口式侧板	是

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 35
测试力设定值	5 N
结果	已通过测试
导线损坏和松动测试
导线横截面／重量	0.5 mm² / 0.3 kg
	6 mm²/ 1.4 kg
	10 mm² / 2 kg
结果	已通过测试

老化
温度循环	192
结果	已通过测试
针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2008-03
频谱	2类，B级使用寿命测试，在转向架上进行
频率	f₁ = 5 Hz 到 f₂ = 250 Hz
ASD等级	6.12 (m/s²)²/Hz
加速度	3.12g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形	半弦
加速度	30g
电击时间	18 毫秒
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
结果	已通过测试
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

安装类型	NS 35/7,5
	NS 35/15

商業資料

訂購號	3035698
件數/包裝	50 件數
最低訂購量	50 件數
產品密鑰	BE2272
GTIN	4046356644860
每件的重量（含包裝）	26.82 g
每件的重量（不含包裝）	25.605 g
關稅稅率代號	85369010
產地	PL

分類

核准

Approval Specification Data
	額定電壓 U_N	標稱電流 I_N	橫截面 - 美國線規
使用组 B
	600 V	10 A	20 - 8
使用组 C
	600 V	10 A	20 - 8

Environmental product compliance

相容的產品

必要的附件

附件

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是
目前已知的豁免	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	Lead （CAS編號: 7439-92-1）
SCIP	99492df0-bfd0-4b80-b4f3-134dbac1276d
