QUINT CAP模块内置接口，可轻松集成到工业网络中。集成电容的DC UPS可缓冲长达数分钟的周期性故障，并将电子切换装置和储能模块集成在一个壳体中。

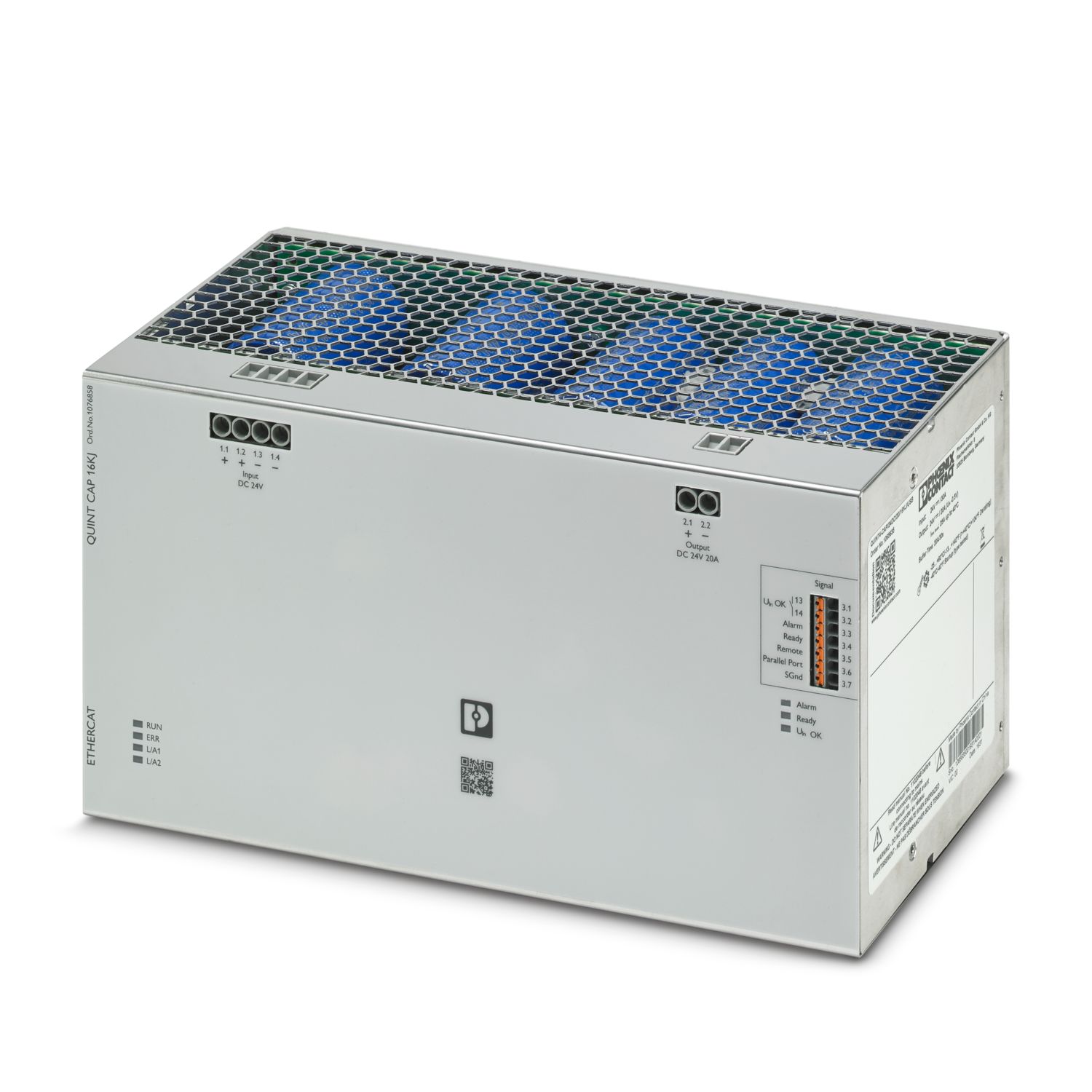

QUINT4-CAP/24DC/20/16KJ/EC
-
电容缓冲模块
1076858
QUINT电容模块， 带免维护双层电容式大功率存储设备， DIN导轨安装， 输入: 24 V DC， 输出: 24 V DC / 20 A / 16 kJ 包括已安装的UTA 107通用型DIN导轨适配器
可免費下載。
內容下載
產品細節

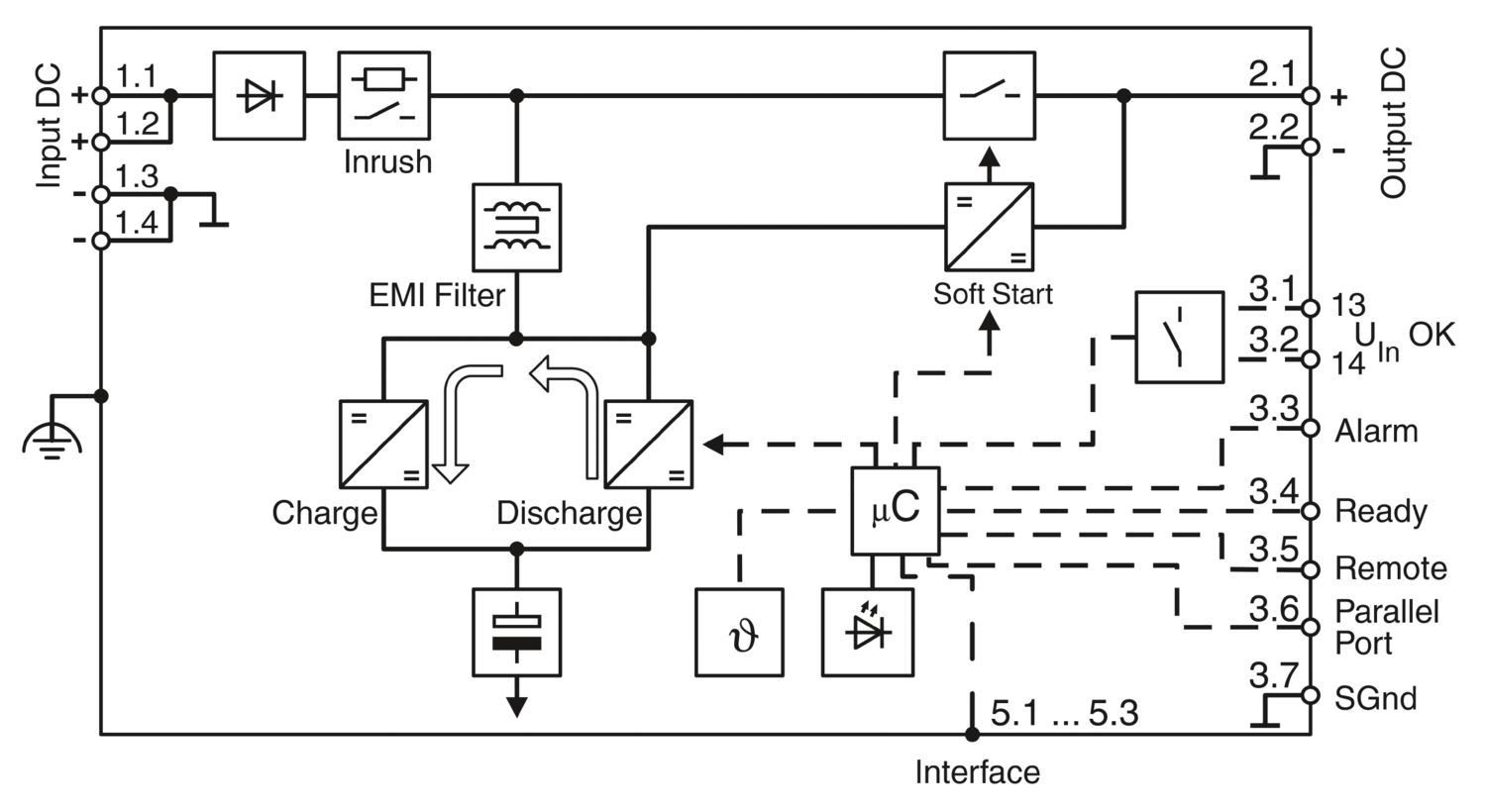

| 输入电压 | 24 V DC (SELV) |
| 输入电压范围 | 22.5 V DC ... 30 V DC |
| 固定备份阈值 | < 22 V DC |
| > 30 V DC | |
| 电流消耗IN（UN，IOUT = IN，Icharge = 0） | 20 A |
| 电流消耗Imax（UN，IOUT = IStat.Boost，ICharge = max） | 30 A |
| 电流消耗INo-Load（UN，IOUT = 0，Icharge = 0） | 0.1 A (空载) |
| 电流消耗Icharge（UN，IOUT = 0，Icharge = max） | 10 A (正在充电) |
| 功耗Pmax（UN，IOUT = IStat.Boost，Icharge = max） | 599 W |
| 功耗PN（UN，IOUT = IN，Icharge = 0） | 488 W |
| 功耗Pcharge（UN，IOUT = 0，Icharge = max） | 244 W |
| 缓冲时间 | 4 min (2.5 A) |
| 30 s (20 A) | |
| 充电时间 | 大约 6.3 min (2.5 A) |
| 大约 2.1 min (10 A) | |
| 再充电时间 | 大约 5.4 min (2.5 A) |
| 大约 1.4 min (10 A) | |
| 冲击电流 | ≤ 7 A (≤ 4 ms) |
| 吸合时间 | 1 ms (缓冲模式) |
| 保险丝内部输入 | 无 |
| 介电强度 | 最大 35 V DC (反极性保护) |
| 电压压降，输入／输出 | 0.5 V DC |
| 效率 | > 98 % (带充电电源存储设备) |
| 并连 | 是的 |
| 最大 4 | |
| 串连 | 否 |
| 市电供电 | |
| 输出电压 | 24 V DC |
| 输出电流IN | 20 A |
| Static Boost (IStat.Boost) | 25 A |
| 输出功率POUT（UN，IOUT = IN） | 480 W |
| 输出功率POUT（UN，IOUT = Istat.Boost） | 600 W |
| 功耗 无负载（UN，IOut = 0，ICharge = 0） | 5 W |
| 功耗 标称负载（UN，IOut = IN，ICharge = 0） | 10 W |
| 防短路保护 | 是 (带输入保险丝) |
| 防空转 | 是 |
| 电池运行 | |
| 输出电压 | 24 V DC |
| 输出电流IN | 20 A |
| Static Boost (IStat.Boost) | 25 A |
| 输出功率POUT（UN，IOUT = IN） | 480 W |
| 输出功率POUT（UN，IOUT = Istat.Boost） | 600 W |
| 功耗 无负载（UN，IOut = 0，ICharge = 0） | 5 W |
| 功耗 标称负载（UN，IOut = IN，ICharge = 0） | 90 W |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 概述 | |
| 容量 | 16 kJ |
| 存储介质 | 双层电容 |
| 缓冲时间 | 4 min (2.5 A) |
| 30 s (20 A) | |
| 输入 | |
| 位置 | 1.x |
| 连接技术 | |
| 位置标识 | 1.1 (+)， 1.2 (+)， 1.3 (-)， 1.4 (-) |
| 导线连接 | |
| 连接方式 | 螺钉连接 |
| 刚性 | 0.2 mm² ... 6 mm² |
| 柔性 | 0.2 mm² ... 4 mm² |
| 柔性带没有塑料套管的冷压头 | 0.25 mm² ... 4 mm² |
| 柔性带配有塑料套管的冷压头 | 0.25 mm² ... 4 mm² |
| 刚性 (AWG) | 24 ... 10 |
| 剥线长度 | 8 mm |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 螺钉头驱动方式 | 开槽 L |
| 双导线连接 | |
| 刚性 | 0.2 mm² ... 1.5 mm² |
| 柔性 | 0.2 mm² ... 1.5 mm² |
| 柔性带配有塑料套管的TWIN冷压头 | 0.5 mm² ... 2.5 mm² |
| 输出 | |
| 位置 | 2.x |
| 连接技术 | |
| 位置标识 | 2.1 (+)， 2.2 (-) |
| 导线连接 | |
| 连接方式 | 螺钉连接 |
| 刚性 | 0.2 mm² ... 6 mm² |
| 柔性 | 0.2 mm² ... 4 mm² |
| 柔性带没有塑料套管的冷压头 | 0.25 mm² ... 4 mm² |
| 柔性带配有塑料套管的冷压头 | 0.25 mm² ... 4 mm² |
| 刚性 (AWG) | 24 ... 10 |
| 剥线长度 | 8 mm |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 螺钉头驱动方式 | 开槽 L |
| 双导线连接 | |
| 刚性 | 0.2 mm² ... 1.5 mm² |
| 柔性 | 0.2 mm² ... 1.5 mm² |
| 柔性带配有塑料套管的TWIN冷压头 | 0.5 mm² ... 2.5 mm² |
| 信号 | |
| 位置 | 3.x |
| 连接技术 | |
| 位置标识 | 3.1 (13)， 3.2 (14)， 3.3 (Alarm)， 3.4 (Ready)， 3.5 (Remote)， 3.6 (Parallel Port)， 3.7 (SGnd) |
| 导线连接 | |
| 连接方式 | 直插式连接 |
| 刚性 | 0.2 mm² ... 1 mm² |
| 柔性 | 0.2 mm² ... 1.5 mm² |
| 柔性带没有塑料套管的冷压头 | 0.2 mm² ... 1 mm² |
| 柔性带配有塑料套管的冷压头 | 0.2 mm² ... 0.75 mm² |
| 刚性 (AWG) | 24 ... 18 |
| 剥线长度 | 8 mm |
| 接口 | EtherCAT |
| 接口数 | 2 |
| 接线方式 | RJ45 |
| 位置 | 5.x |
| 支持的协议 | CoE |
| 锁紧装置 | 锁扣 |
| 传输原理 | Twisted-Pair |
| 特性 | Autonegotiation |
| 全双工 | |
| 拓扑 | 线性 |
| 环形 | |
| 传输速度 | 100 Mbps |
| 传输距离 | 最大 100 m |
| 周期 | < 100 µs |
| 访问时间 | ≤ 2 s |
| 芯套件 | Renesas R-IN32M3 |
| 电气隔离 | 是 |
| 信号状态 Remote | |
| 接线标识 | 3.5 |
| 通道 | DI（数字输入） |
| 状态（可组态） | Remote |
| 状态条件 | Remote |
| 低信号 | 连接至SGnd，< 3 kΩ |
| 高信号 | 打开 |
| 信号 - 状态分配 | low - active |
| 参考电位 | 3.7（SGnd，与1.3、1.4、2.2相同） |
| 信号状态 并联端口 | |
| 接线标识 | 3.6 |
| 通道 | DI / DO（数字量输入/数字量输出） |
| 切换输入说明 | 端子连接，并联运行 |
| 状态（可组态） | Parallel Mode |
| 状态条件（可组态） | 未激活：无 激活： 输出：缓冲模式 <1 V 输出数据：干线运行24 V （UN-1 V （典型值）） 输入：已连接SGnd，启动缓冲模式 |
| 开关电压 | < 1 V |
| 24 V (UN - 1 V（典型）) | |
| 电流承载能力 | 5 mA |
| 参考电位 | 不同设备，并联端口IN/OUT |
| 信号状态 Alarm | |
| 接线标识 | 3.3 |
| 通道 | DO（数字输出） |
| 开关输出 | 晶体管 |
| 状态（可组态） | 组报警 |
| 状态条件（可组态） | 报警阈值 |
| 输出电压 | 27 V (UN - 1 V（典型）) |
| 输出可负载 | 最大 20 mA |
| 状态 - 信号分配 | active - low |
| 参考电位 | 3.7（SGnd，与1.3、1.4、2.2相同） |
| LED状态指示灯 | 红色（报警） |
| 信号状态 UIN OK | |
| 接线标识 | 3.1，3.2 |
| 通道 | DO（数字输出） |
| 开关输出 | 电子继电器 (OptoMOS) |
| 状态（可组态） | UIn OK |
| 状态条件（可组态） | UIn > 22,5 V DC, UIn < 30 V DC |
| 输出电压 | 最大 30 V |
| 输出可负载 | 300 mA |
| 状态 - 信号分配 | active - high |
| LED状态指示灯 | 绿色（UIn正常） |
| 信号状态 Ready | |
| 接线标识 | 3.4 |
| 通道 | DO（数字输出） |
| 开关输出 | 晶体管 |
| 状态（可组态） | Ready |
| 状态条件（可组态） | 充电状态 = 100%或缓冲模式 |
| 输出电压 | 27 V (UN - 1 V（典型）) |
| 输出可负载 | 最大 20 mA |
| 状态 - 信号分配 | active - high |
| 参考电位 | 3.7（SGnd，与1.3、1.4、2.2相同） |
| LED状态指示灯 | 绿色（SOC充电状态） |
| 信号接地SGnd | |
| 接线标识 | 3.7 |
| 开关电压 | 0 V |
| 电流承载能力 | 最大 60 mA |
| 功能 | 信号接地 |
| 参考电位 | 3.3 Alarm, 3.4 Ready, 3.5 Remote |
| 绝缘电压输入／输出／外壳 | 500 V |
| 产品类型 | 内置电容的DC UPS |
| 产品系列 | QUINT电容模块 |
| MTBF (IEC 61709, SN 29500) | 1351036 h (25 °C) |
| 903325 h (40 °C) | |
| 470143 h (60 °C) | |
| 绝缘特性 | |
| 保护等级 | III (特殊应用 (SELV)) |
| 过电压类别 | II |
| 污染等级 | 2 |
| 产品尺寸 | |
| 宽度 | 244 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 安装尺寸 | |
| 左侧/右侧安装距离 | 0 mm / 0 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：水平间距0 mm，垂直间距50 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 环境条件 | |
| 保护等级 | IP20 |

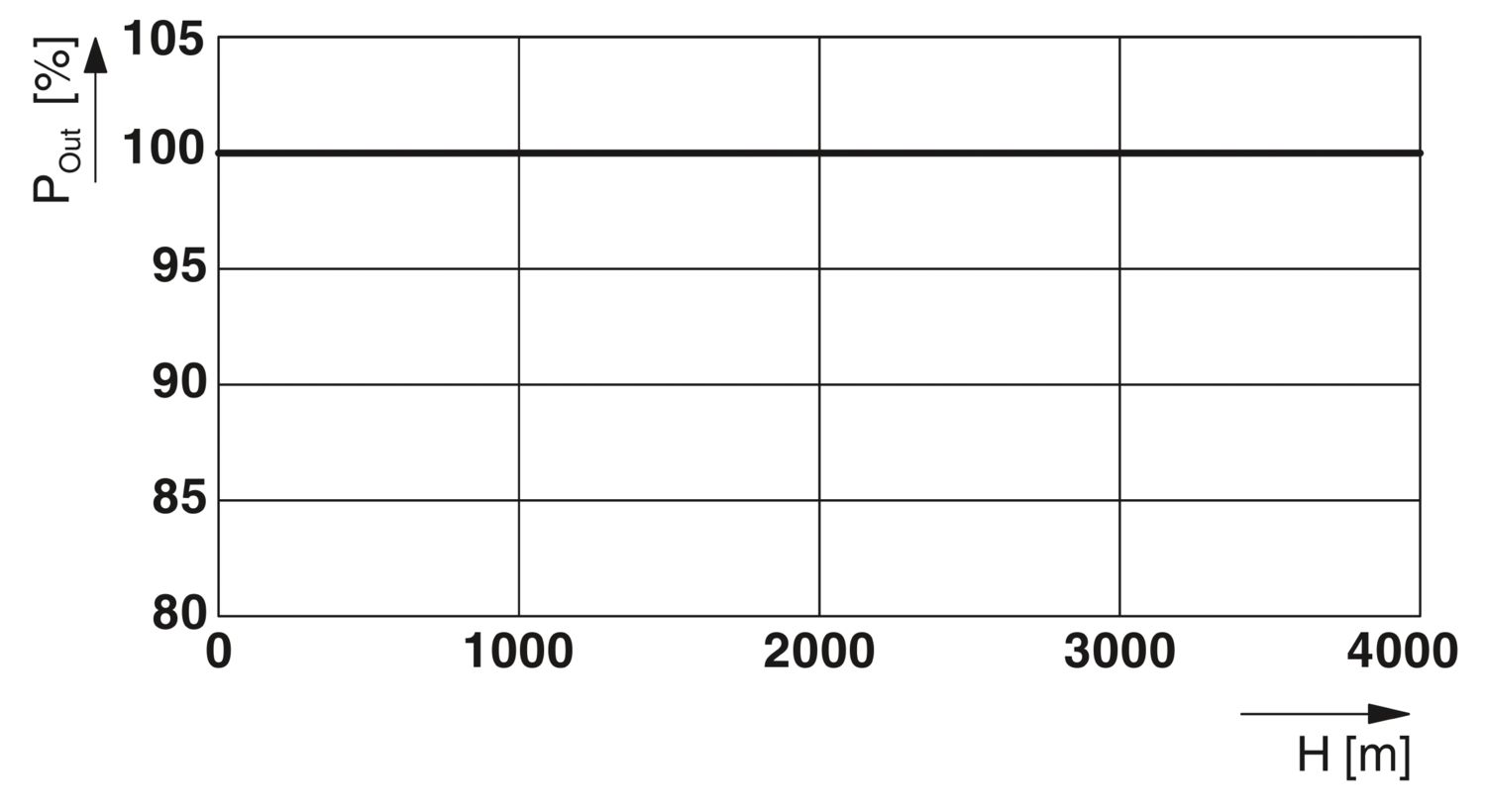

| 环境温度（运行） | -25 °C ... 60 °C (> 40 °C Derating: 1 %/K) |
| 环境温度（存放/运输） | -40 °C ... 60 °C |
| 环境温度（调试类型测试） | -40 °C |
| 最大高度 | ≤ 4000 m |
| 气候等级 | 3K3（符合EN 60721标准） |
| 允许的最大相对湿度（运行） | ≤ 95 % |
| 冲击 | 每个空间方向上30g，18 ms（符合IEC 60068-2-27标准） |
| 振动（操作） | 0,7g |
| 过电压类别 | |
| EN 61010-1 | II (≤ 4000 m) |
| EN 61010-2-201 | II (≤ 4000 m) |
| UL 60950-1 | II (≤ 4000 m) |
| 超低防护电压 | |
| 标准标识 | 超低防护电压 |
| 标准/规格 | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| UL | |
| 标识 | UL 61010-1 |
| UL | |
| 标识 | UL 61010-2-201 |
| UL | |
| 标识 | UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| UL | |
| 标识 | UL 121201 |
| UL | |
| 标识 | CAN/CSA-C22.2 No. 61010-1-12 |
| UL | |
| 标识 | CAN/CSA C22.2 No. 61010-2-201:14 |
| UL | |
| 标识 | CSA C22.2 No. 213-17 Class I, Devsion 2, Groups A, B, C, D (Hazardous Location) |
| CB体系 | |
| 标识 | IEC 61010-1 |
| IEC 61010-2-201 | |
| EN 61010-1 | |
| EN 61010-2-201 | |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 辐射干扰 | 噪音排放符合EN 61000-6-3与EN 61000-6-4标准 |
| 抗干扰 | 设备抗噪符合EN 61000-6-2标准 |
| 静电放电 | |
| 标准/规程 | EN 61000-4-2 |
| 静电放电 | |
| 触点放电 | 4 kV (强度测试2) |
| 空气放电 | 8 kV (强度测试 3) |
| 备注 | 标准 B |
| 高频电磁场 | |
| 标准/规程 | EN 61000-4-3 |
| 高频电磁场 | |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 10 V/m |
| 备注 | 标准 A |
| 快速瞬态（脉冲） | |
| 标准/规程 | EN 61000-4-4 |
| 快速瞬态（脉冲） | |
| 输入 | 2 kV (强度测试3 - 非对称) |
| 输出 | 2 kV (强度测试3 - 非对称) |
| 信号 | 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 B |
| 电涌电压负载（电涌） | |
| 标准/规程 | EN 61000-4-5 |
| 电涌电压负载（电涌） | |
| 信号 | 1 kV (强度测试2 - 非对称) |
| 备注 | 标准 B |
| 输入/输出 | 1 kV (强度测试2 - 对称) |
| 2 kV (强度测试3 - 非对称) | |
| 传导干扰 | |
| 标准/规程 | EN 61000-4-6 |
| 传导干扰 | |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V |
| 标准 | |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 訂購號 | 1076858 |
| 件數/包裝 | 1 件數 |
| 最低訂購量 | 1 件數 |
| 產品密鑰 | CMUIC3 |
| GTIN | 4055626785813 |
| 每件的重量（含包裝） | 3,404 g |
| 每件的重量（不含包裝） | 2,856 g |
| 關稅稅率代號 | 85322900 |
| 產地 | CN |
ECLASS
| ECLASS-13.0 | 27040705 |
ETIM
| ETIM 9.0 | EC000382 |
UNSPSC
| UNSPSC 21.0 | 26111700 |
| EU RoHS | |
| 符合《歐盟 RoHS 物質指令要求》 | 是 |
| 目前已知的豁免 | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
|
| EU REACH SVHC | |
| 《REACH 候選物質附註》（CAS編號） | Diboron trioxide （CAS編號: 1303-86-2） |
| Lead monoxide (lead oxide) （CAS編號: 1317-36-8） | |
| Lead （CAS編號: 7439-92-1） | |
| SCIP | 02d1a342-fba6-4fad-9394-7ba11869532a |
| EF3.0 气候变化 | |
| CO2e 千克 | 69.96千克二氧化碳当量 |
您的優勢
可自由选择接口，轻松集成至工业网络：USB/Modbus/RTU、PROFINET、EtherNet/IP™/Modbus/TCP、EtherCAT®
采用免维护双层电容，使用寿命长
静态功率裕度，可靠启动大功率负载
全面的信号指示：预防性功能监控可报告临界运行状态
为增加缓冲时间，最多可以并联四台设备
