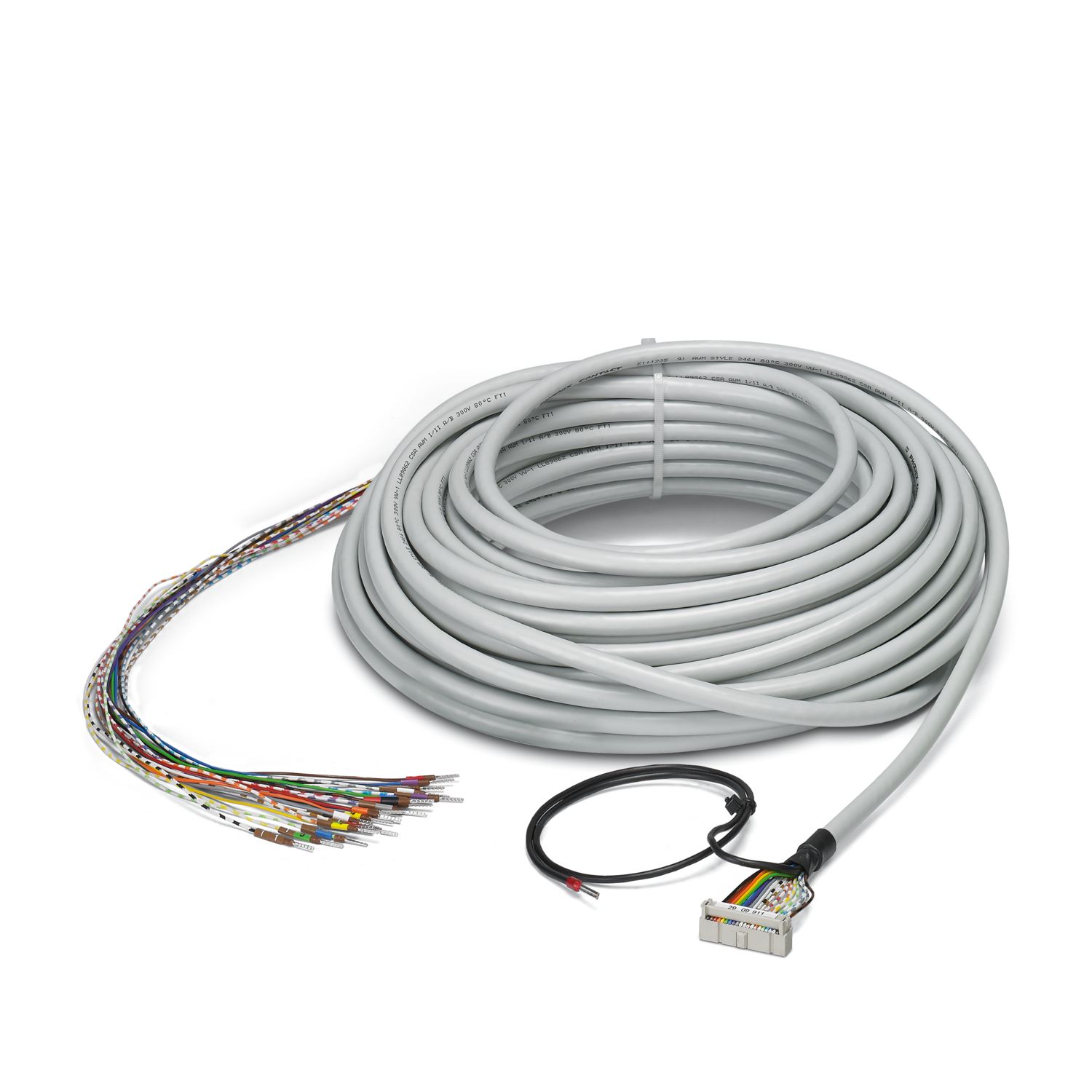

CABLE-FLK20/OE/S/15,0M/SC078 - 电缆
CABLE-FLK20/OE/S/15,0M/SC078
-
电缆
2909911
预制圆形屏蔽电缆; 连接 1： IDC/FLK孔式连接器 (1x 20-位置); 连接 2: 单线 (20-位置) (线缆经过标记并装配有套管); 电缆长度: 15 m
產品細節
Expand all
Collapse all
技術資料
产品属性
产品类型
系统电缆
环境和真实条件
环境条件
保护等级
IP00
保护等级 (安装位置)
≥ IP54 (安装位置)
环境温度（运行） (固定式安装)
-40 °C ... 70 °C (固定式安装)
环境温度（运行） (活动式安装)
-10 °C ... 70 °C (活动式安装)
环境温度（存放/运输）
-40 °C ... 80 °C
海拔
≤ 2000 m
电气特性
标称工作电压 (AC)
≤ 30 V AC
标称工作电压 (DC)
≤ 60 V DC
额定操作模式
100 %符合条件
电流 (每路径，50°C)
≤ 1 A (已展开，见衰减)
电流 (每路径，70°C)
≤ 0.6 A (已展开，见衰减)
电缆/电线
电缆长度
15 m
UL AWM
2464/1061
位数
20
屏蔽
有
导线型号
预制圆形屏蔽电缆
导线结构 信号线
7x 0.16 mm
AWG，信号线
26
导线横截面
20x 0.14 mm²
线径，包括绝缘层
1 mm ±0.03 mm
电缆外径
7.70 mm ±0.3 mm
外护套，材料
半硬质PVC
外护套，颜色
灰色
导线材料
镀锡铜绞线
电缆电阻
≤ 145 Ω/km (20 °C时)
绝缘电阻
≥ 20 MΩ*km (20 °C)
最小弯曲半径，固定式安装
80 mm
最小弯曲半径，移动式安装
144 mm
动态负载能力（弯曲）
最大折弯次数: 5000 (半径 ≥ 18x外径)
无卤素
否
阻燃
IEC 60332-1-2（裸电缆）
VDE 0842，第332-1-2部分（裸电缆）
IEC 60332-3-22（裸电缆）
UL VW-1
CSA FT-1
阻油性
能耐受偶发的焊屑飞溅（裸电缆）
电缆类型
用于连接模块的电缆
连接数据
连接 1
连接符合标准
IEC 60603-13（合规性）
连接方式
IDC/FLK孔式连接器
连接量
1
位数
20
插／拔周期
> 50
针距
2.54 mm
连接2
连接方式
单线
剥线长度 (护套)
150 mm
位数
20
注意事项
线缆经过标记并装配有套管
说明
操作注意事项
必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。
商業資料
訂購號
2909911
件數/包裝
1 件數
最低訂購量
50 件數
提示
根據訂單生產（不接受退貨）
產品密鑰
DK2AG4
GTIN
4055626408682
每件的重量（含包裝）
1,411.8 g
每件的重量（不含包裝）
1,411.8 g
關稅稅率代號
85444290
產地
DE
分類
ETIM
ETIM 8.0
EC000237
UNSPSC
UNSPSC 21.0
26121600
Environmental product compliance
EU RoHS
符合《歐盟 RoHS 物質指令要求》
是
(無豁免)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
無超過限值的有害物質
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）
沒有物質超過重量的 0.1%
相容的產品
Expand all
Collapse all
附件
KME
-
电缆标记条支架
0807083
您的優勢
20位
