模块设计用于Axioline F站内部。 用于在总线系统上通过串行接口运行标准I/O设备。

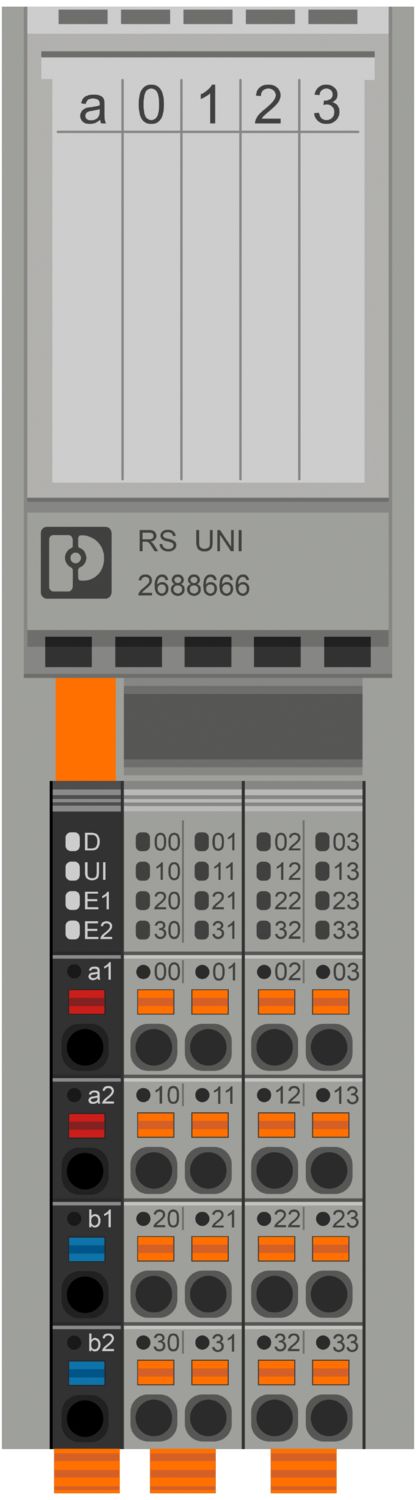

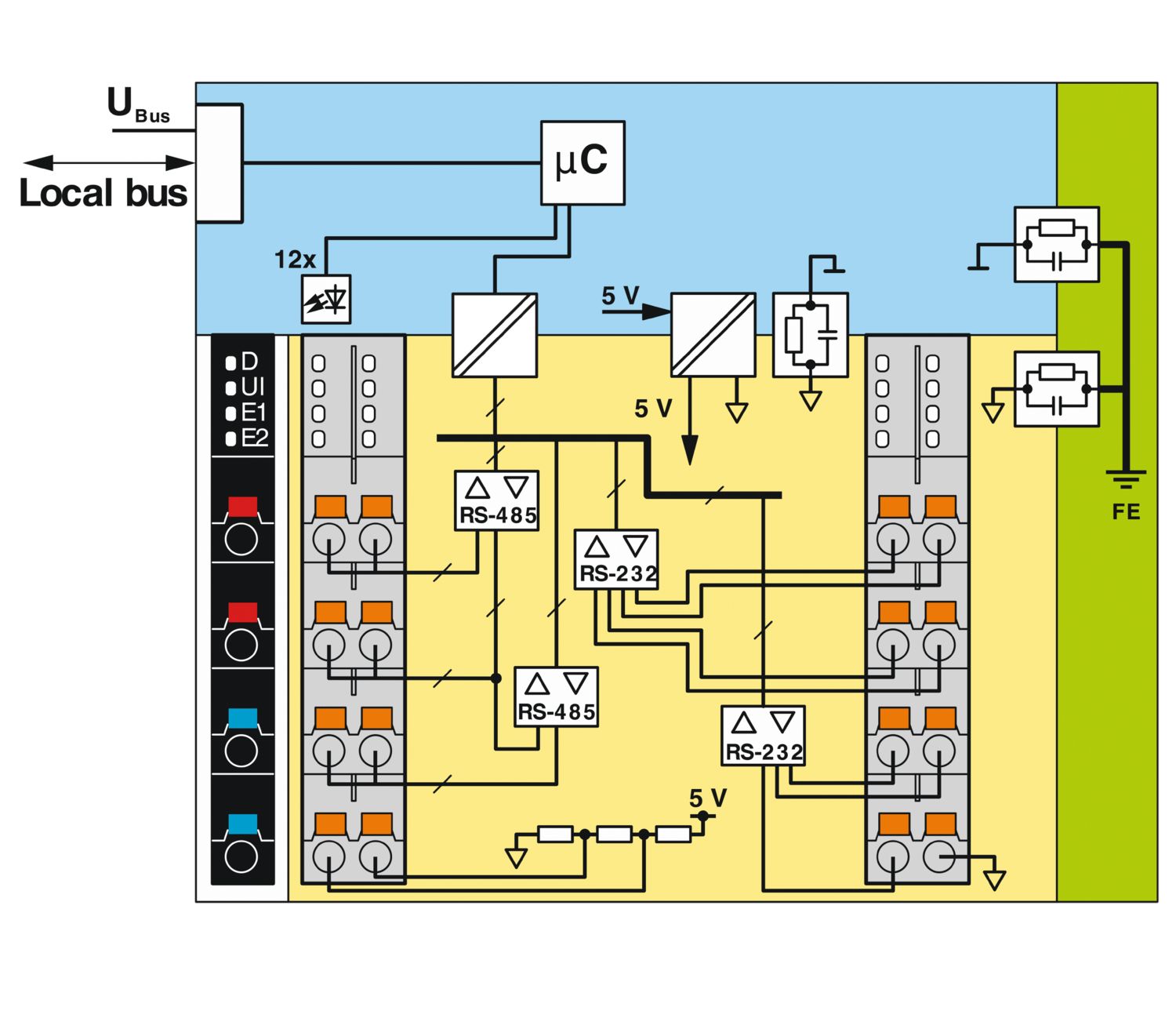

AXL F RS UNI 1H
-
通信模块
2688666
Axioline F，通信模块，接口 RS-232，RS-485，RS-422: 1，本地总线传输速率: 100 Mbps，保护等级: IP20，包括总线基础模块和Axioline F连接器
可免費下載。
內容下載
產品細節
| 尺寸图 |
|
| 宽度 | 35 mm |
| 高度 | 126.1 mm |
| 深度 | 54 mm |
| 关于尺寸数据的注意事项 | 使用TH 35-7.5导轨（符合 EN60715）时该深度有效。 |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| Axioline F本地总线 | |
| 接口数 | 2 |
| 连接方式 | 总线基础模块 |
| 传输速度 | 100 Mbps |
| RS-232, RS-485, RS-422 | |
| 接口数 | 1 |
| 连接方式 | 直插式连接 |
| 传输速度 | 110 Bit/s ... 250 kBit/s (可参数化) |
| 传输原理 | 铜缆 |
| 支持的协议 | 透明，端到端，XON/XOFF，Modbus/RTU（客户端支持） |
| 终端电阻 | 激活，集成 |
| 数据位 | 5 ... 8 |
| 停止位 | 1 或 2 |
| 输入缓冲 | 4 kByte |
| 输出缓冲 | 1 kByte |
| 模块 | |
| 输入地址区域 | 20 Byte |
| 输出地址区域 | 20 Byte |
| 所需的参数数据 | 14 Byte |
| 所需的组态数据 | 7 Byte |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline F |
| 类型 | 模块化结构 |
| 安装位置 | 任何位置（无温度衰减） |
| 供货范围 | 包括总线基础模块和Axioline F连接器 |
| 绝缘特性 | |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 额定条件下的最大功耗 | 1.2 W |
| 电位: Axioline F本地总线(UBus) 的供电 | |
| 电源电压 | 5 V DC (通过总线基础模块) |
| 电流消耗 | 最大 240 mA |
| 典型值 200 mA | |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 5 V本地总线的供电（UBus）/5 V电源（I/O） | 1000 V DC， 1 min |
| 测试电压: 5 V本地总线的供电（UBus）/功能接地 | 1000 V DC， 1 min |
| 测试电压: 5 V电源（I/O）/功能接地 | 1000 V DC， 1 min |
| 连接技术 | |
| 连接名称 | Axioline F插头 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。 |
| 导线连接 | |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| Axioline F插头 | |
| 连接方式 | 直插式连接 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 60 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任何位置（无温度衰减） |
LR
核准 ID: LR2480202TA-02PRS
核准 ID: TE/1020/880590/21BSH
核准 ID: 840RINA
核准 ID: ELE008423XGABS
核准 ID: 23-2449604-PDAcULus Listed
核准 ID: E238705
您的優勢
RS-232、RS-422和RS-485格式的串行输入和输出通道
支持不同协议
传输速度最高可设置为250000 bps
通过PDI通道进行参数化
储存设备铭牌
