安全模块是出自Axioline F系列产品类别的输出模块，设计用于PROFIsafe系统中。该模块具有占用双通道的四个安全数字输出，或者占用单通道的八个安全数字输出。输出可根据应用进行参数化且可以将执行器集成到PROFIsafe系统中。

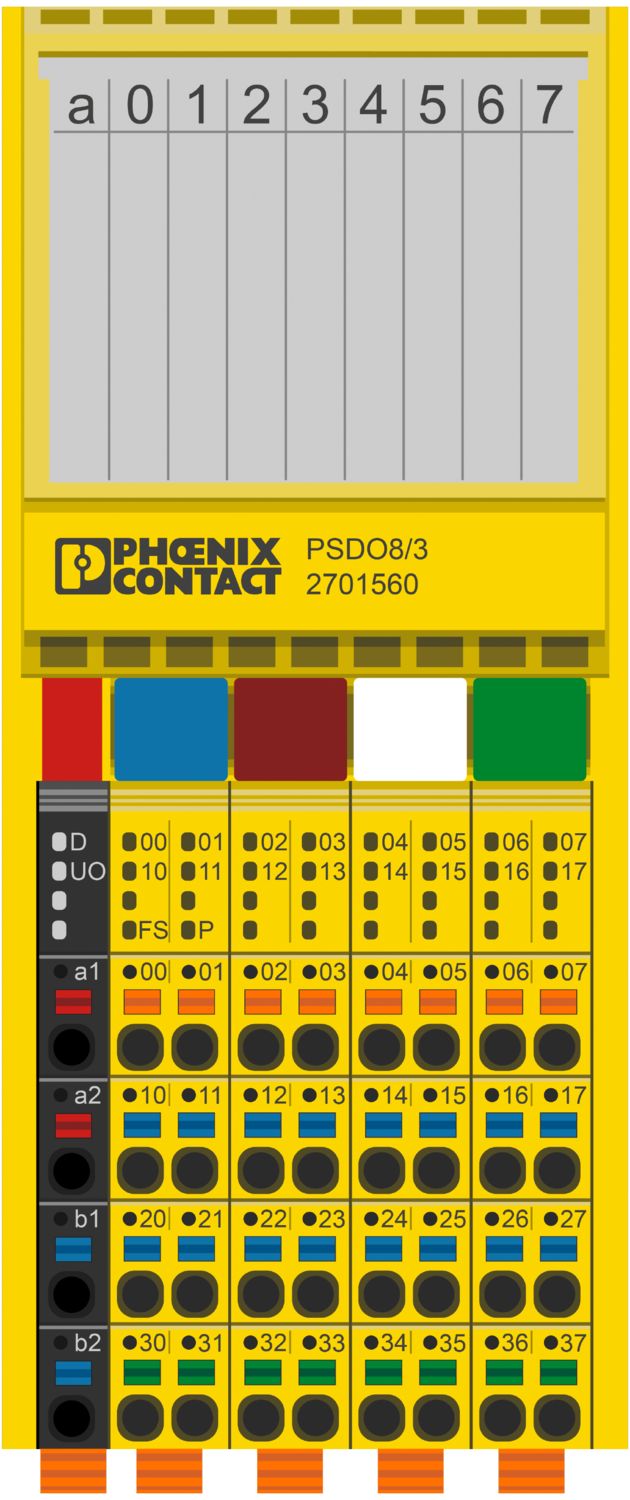

AXL F PSDO8/3 1F
-
安全模块
2701560
Axioline F，数字量输出模块，功能安全，PROFIsafe，仅用于连接菲尼克斯电气或西门子控制器，数字输出: 4 (用于双通道分配)，8 (用于单通道分配)，2 A，连接技术: 2，3线，保护等级: IP20
可免費下載。
內容下載
產品細節
| 尺寸图 |
|
| 宽度 | 53.6 mm |
| 高度 | 126.1 mm |
| 深度 | 54 mm |
| 关于尺寸数据的注意事项 | 外壳尺寸 |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| Axioline F本地总线 | |
| 连接方式 | 总线基础模块 |
| 模块 | |
| 输入地址区域 | 5 Byte |
| 输出地址区域 | 5 Byte |
| 所需的参数数据 | 22 Byte (（I和F参数）) |
| 所需的组态数据 | 10 Byte |
| 数字量: | |
| 输出名称 | 数字输出 |
| 连接方式 | 直插式 |
| 连接系统 | 2，3线 |
| 输出数目 | 4 (用于双通道分配) |
| 8 (用于单通道分配) | |
| 8 | |
| 保护电路 | 为感应负载的续流二极管电路提供过载保护，用于电容负载加速放电的放电电路 |
| 输出电压 | 24 V DC |
| 输出电流 | 最大 2 A (每通道) |
| 最大 1.5 A (每条通道，根据CULUS) | |
| 最大 4 A (每个组) | |
| 最大 3 A (每个组，根据CULUS) | |
| 最大 8 A (所有输出的总电流；请遵守用户手册中的注意事项。) | |
| 最大 6 A (所有输出的总电流，根据CULUS) | |
| 每个通道的最大输出电流 | 2 A |
| 每个模块/端子的最大输出电流 | 8 A |
| 允许的电缆长度 | 最大 1000 m (回路总长度) |
| 过载行为 | 受影响的输出被禁用，并生成一条诊断信息。 |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline F |
| 应用 | 功能安全 |
| PROFIsafe | |
| 仅用于连接菲尼克斯电气或西门子控制器 | |
| 类型 | 模块 |
| 额定条件下的最大功耗 | 4 W |
| 传输介质 | 铜缆 |
| 电位 | |
| 保护电路 | 极性保护，EMC保护电路，欠压检测 |
| 电位: Axioline F本地总线(UBus) 的供电 | |
| 电源电压 | 5 V DC (通过总线基础模块) |
| 电流消耗 | 最大 280 mA |
| 典型值 260 mA (已设置所有输出端；电源UO为19.2 V DC ... 30 V DC) | |
| 电位: 给数字输出模块馈电(UO) | |
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 典型值 25 mA (已设置所有输出端；电源UO为30 V DC；不为执行器供电) |
| 连接技术 | |
| 连接名称 | Axioline F插头 |
| 导线连接 | |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| Axioline F插头 | |
| 连接方式 | 直插式连接 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 环境条件 | |
| 环境温度（运行） | -35 °C ... 60 °C (安装位置：任意) |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 108 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 66 kPa ... 108 kPa (最高可达海拔3500 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 10 % ... 75 % (平均，85%间歇，无冷凝) |
| 允许湿度（存放/运输） | 10 % ... 75 % (无冷凝) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
BSH
核准 ID: 840Functional Safety
核准 ID: 968/EZ 650.04/20cULus Listed
核准 ID: E238705cULus Listed
核准 ID: E238705PROFIsafe
核准 ID: Z20121
您的優勢
最高可达Cat. 4/PL 根据EN ISO 13849-1标准，SIL 3根据IEN EC 62061标准，SIL 3根据IEC 61508标准
