模块设计用于Axioline F站内部。 用于输出模拟量电压和电流信号。

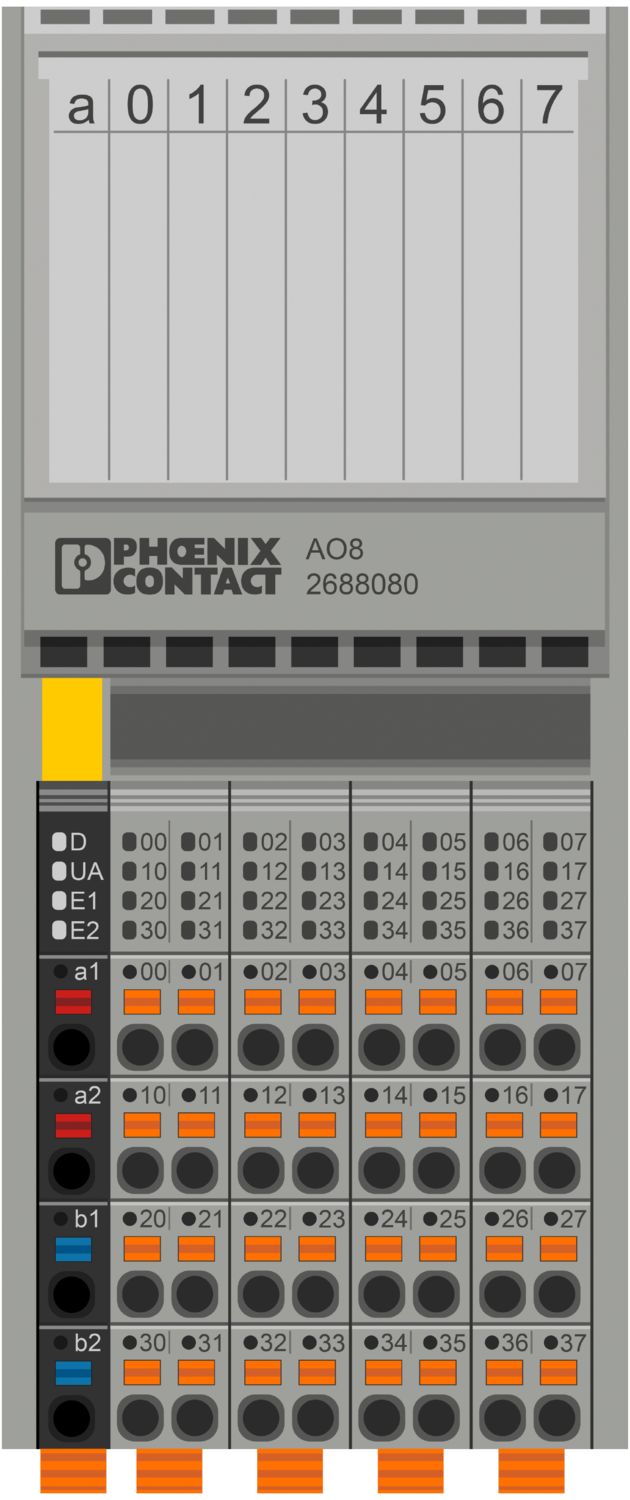

AXL F AO8 1F
-
模拟量模块
2688080
Axioline F， 模拟输出模块，模拟量输出: 8，0 V ... 5 V，-5 V ... 5 V，0 V ... 10 V，-10 V ... 10 V，0 mA ... 20 mA，4 mA ... 20 mA，-20 mA ... 20 mA，连接技术: 2线制，本地总线传输速率: 100 Mbps，保护等级: IP20，包括总线基础模块和Axioline F连接器
可免費下載。
內容下載
產品細節
| 尺寸图 |
|
| 宽度 | 53.6 mm |
| 高度 | 126.1 mm |
| 深度 | 54 mm |
| 关于尺寸数据的注意事项 | 使用TH 35-7.5导轨（符合 EN60715）时该深度有效。 |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| Axioline F本地总线 | |
| 接口数 | 2 |
| 连接方式 | 总线基础模块 |
| 传输速度 | 100 Mbps |
| 模块 | |
| 输入地址区域 | 16 Byte |
| 输出地址区域 | 16 Byte |
| 所需的参数数据 | 27 Byte |
| 所需的组态数据 | 7 Byte |
| 模拟: | |
| 输出名称 | 模拟量输出 |
| 连接方式 | 直插式连接 |

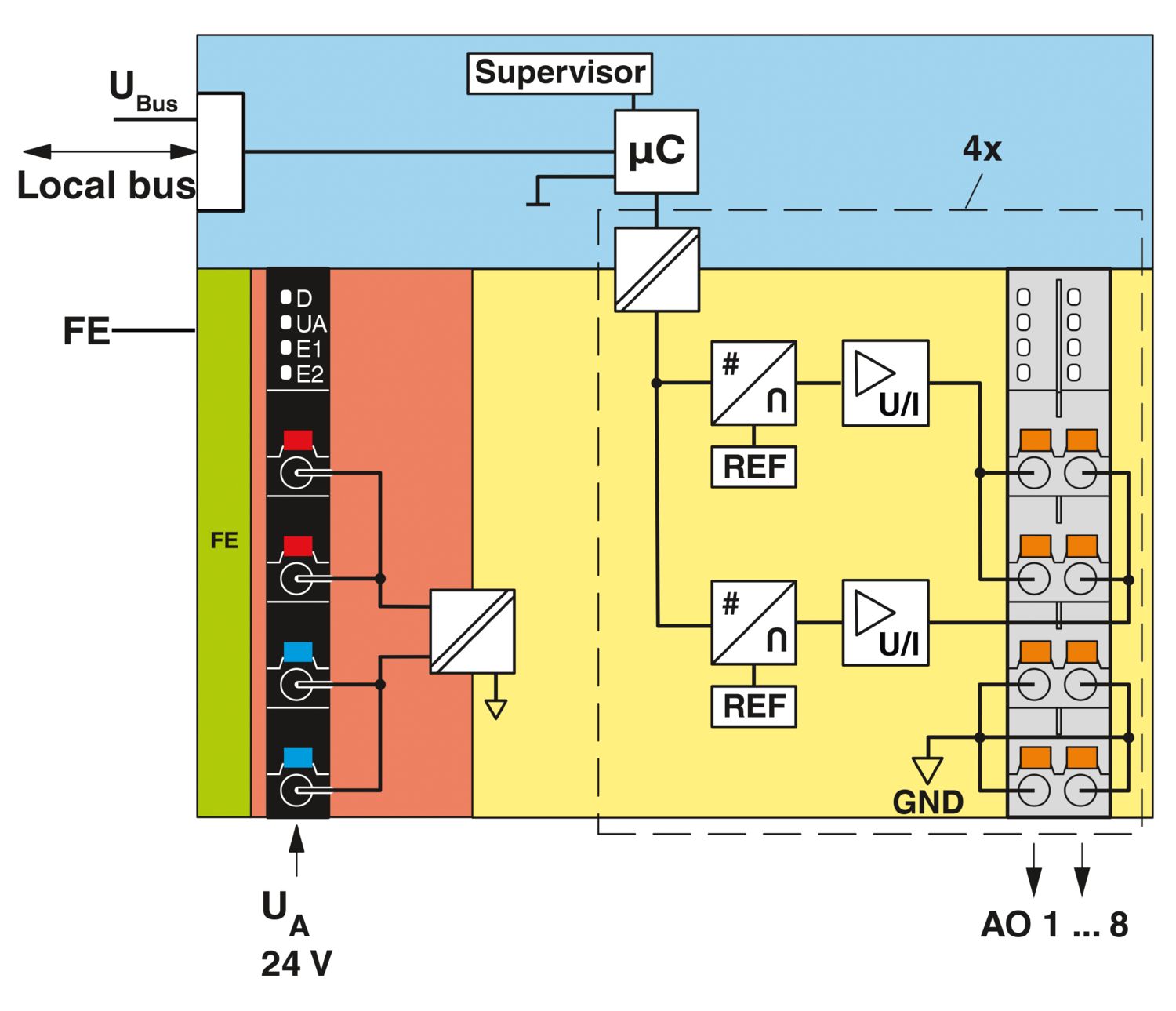

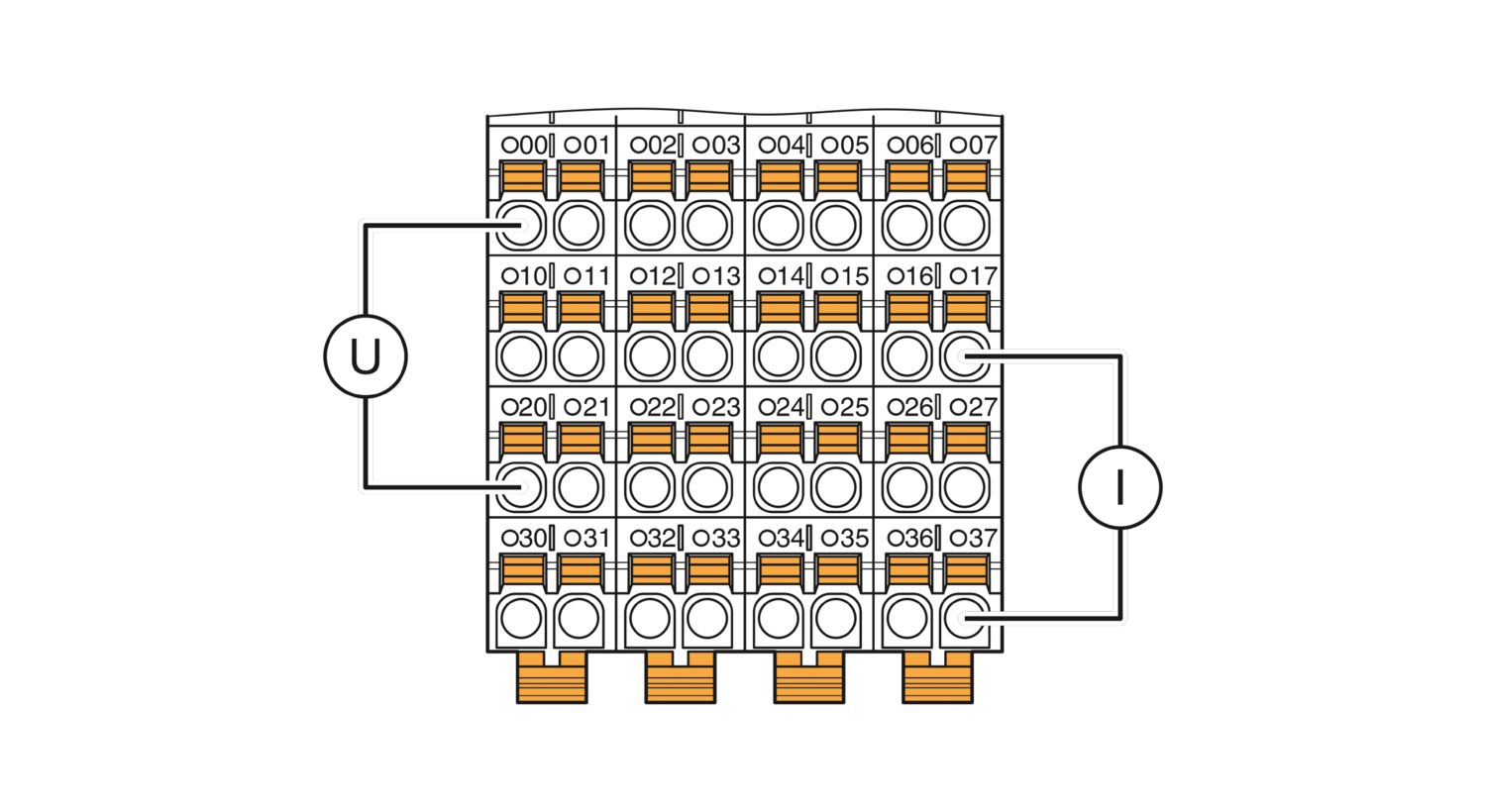

| 连接系统 | 2线制 |
| 有关连接技术的注意事项 | 屏蔽，双绞线 |
| 输出数目 | 8 |
| D/A转换时间 | 5 µs |
| D/A转换器分辨率 | 16 位 |
| 保护电路 | 短路和过载保护; 电子 |
| 瞬态保护; 抑制二极管 | |
| 数据格式 | IB IL，S7兼容 |
| 输出值的表达式 | 16位（15位 + 符号位） |
| 过程数据更新 | 300 µs |
| 电流输出信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 负载/输出负载电流输出 | 至 500 Ω |
| 电压输出信号 | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 负载/输出负载电压输出 | > 2 kΩ |
| 允许的电缆长度 | 最大 250 m (参考电缆类型LiYCY (TP) n*2*0.5 mm²) |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline F |
| 类型 | 模块化结构 |
| 安装位置 | 任何位置（遵守温度衰减） |
| 供货范围 | 包括总线基础模块和Axioline F连接器 |
| 绝缘特性 | |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 额定条件下的最大功耗 | 6.3 W |
| 电位: Axioline F本地总线(UBus) 的供电 | |
| 电源电压 | 5 V DC (通过总线基础模块) |
| 电流消耗 | 最大 130 mA (最高至HW04) |
| 最大 50 mA (从HW 05起) | |
| 典型值 105 mA (最高至HW04) | |
| 典型值 40 mA (从HW 05起) | |
| 电位: 模拟模块(UA)的电源 | |
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 最大 235 mA (8个电流通道，20 mA输出) |
| 典型值 110 mA (8个电压通道，10 V输出) | |
| 保护电路 | 电涌保护; 电子（35 V, 0.5 s） |
| 极性保护; 最高达HW 03：极性保护二极管自HW 04起：并联二极管，外部配5 A熔断器（仅用于调试） | |
| 瞬态保护; 抑制二极管 | |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 5 V本地总线的供电（UBus）/24 V电源（I/O） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 5 V 本地总线的供电 (UBus)/模拟量输出 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 5 V本地总线的供电（UBus）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 24 V 电源（I/O）/模拟量输出 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 24 V电源（I/O）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 模拟量输出/功能接地 | 500 V AC， 50 Hz， 1 min |
| 连接技术 | |
| 连接名称 | Axioline F插头 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。 |
| 导线连接 | |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| Axioline F插头 | |
| 连接方式 | 直插式连接 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 60 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任何位置（遵守温度衰减） |
LR
核准 ID: LR2480202TA-02PRS
核准 ID: TE/1020/880590/21BSH
核准 ID: 840RINA
核准 ID: ELE008423XGABS
核准 ID: 23-2449604-PDAFunctional Safety
核准 ID: 968/EL 916.05/24cULus Listed
核准 ID: E238705
您的優勢
8个模拟量双极输出通道，用于连接电压或电流信号
2线制连接技术连接的执行器
电压范围：0 V ... 10 V，±10 V，0 V ... 5 V，±5 V
电流范围：0 mA ... 20 mA，4 mA ... 20 mA，±20 mA
防短路输出
储存设备铭牌
使用SAFE AI及其他元件实现安全的模拟值处理
