模块设计用于Axioline F站内部。 用于采集模拟电压信号。

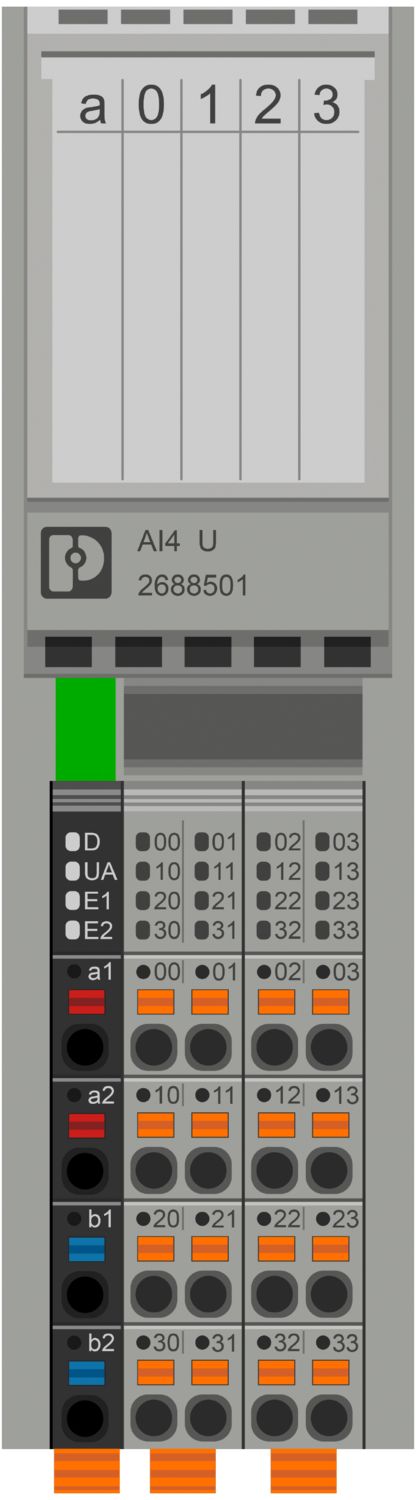

AXL F AI4 U 1H
-
模拟量模块
2688501
Axioline F， 模拟输入模块， 模拟量输入: 4，0 V ... 5 V，-5 V ... 5 V，0 V ... 10 V，-10 V ... 10 V，连接技术: 2，3，4线，本地总线传输速率: 100 Mbps，集成传感器电源，保护等级: IP20，包括总线基础模块和Axioline F连接器
可免費下載。
內容下載
產品細節
| 尺寸图 |
|
| 宽度 | 35 mm |
| 高度 | 126.1 mm |
| 深度 | 54 mm |
| 关于尺寸数据的注意事项 | 使用TH 35-7.5导轨（符合 EN60715）时该深度有效。 |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| Axioline F本地总线 | |
| 接口数 | 2 |
| 连接方式 | 总线基础模块 |
| 传输速度 | 100 Mbps |
| 模块 | |
| 输入地址区域 | 8 Byte |
| 输出地址区域 | 0 Byte |
| 所需的参数数据 | 7 Byte |
| 所需的组态数据 | 6 Byte |
| 模拟: 概述 | |
| 输入名称 | 模拟量输入 |
| 输入说明 | 差分输入，电压 |
| 输入数量 | 4 |
| A/D转换时间 | 31.25 µs |
| A/D转换器分辨率 | 16 位 |
| 连接方式 | 直插式连接 |
| 连接系统 | 2，3，4线 |
| 有关连接技术的注意事项 | 屏蔽，双绞线 |
| 电压输入信号 | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| 输入电压的输入电阻 | 268 kΩ (典型) |
| 数据格式 | IB IL，S7兼容 |
| 输入滤波 | 30Hz、12kHz和平均值的产生（可参数化） |
| 截止频率（3dB） | 30 Hz |
| 12 kHz | |
| 信号-地共模电压范围 | -50 V DC ... 50 V DC |
| 测量值表达式 | 16位（15位＋符号位） |
| 保护电路 | 输入的瞬态保护; 抑制二极管 |
| 输入的过载保护; ±30 V DC，最大 | |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline F |
| 类型 | 模块化结构 |
| 安装位置 | 任何位置（无温度衰减） |
| 供货范围 | 包括总线基础模块和Axioline F连接器 |
| 特殊性质 | 集成传感器电源 |
| 绝缘特性 | |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 额定条件下的最大功耗 | 1.85 W |
| 电位: Axioline F本地总线(UBus) 的供电 | |
| 电源电压 | 5 V DC (通过总线基础模块) |
| 电流消耗 | 最大 150 mA (最高至硬件03) |
| 最大 60 mA (至硬件04) | |
| 典型值 120 mA (最高至硬件03) | |
| 典型值 53 mA (至硬件04) | |
| 电位: 模拟模块(UA)的电源 | |
| 电源电压 | 24 V DC (I/O电源和传感器电源) |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 最大 245 mA (IiS = 4 x 50 mA（全负载），最高至硬件 03) |
| 最大 238 mA (IiS = 4 x 50 mA（全负载），从硬件 04起) | |
| 典型值 34 mA (IiS = 0 mA，从硬件 04起) | |
| 最大 45 mA (IiS = 0 mA，最高至硬件 03) | |
| 最大 38 mA (IiS = 0 mA，从硬件 04起) | |
| 典型值 238 mA (IiS = 4 x 50 mA（全负载），最高至硬件 03) | |
| 典型值 234 mA (IiS = 4 x 50 mA（全负载），从硬件 04起) | |
| 保护电路 | 电涌保护; 电子（35 V, 0.5 s） |
| 极性保护; 最高达HW 02：极性保护二极管自HW 03起：并联二极管，外部配5 A熔断器（仅用于调试） | |
| 瞬态保护; 抑制二极管 | |
| 电源: | |
| 品名 | 传感器电源UiS |
| 电源电压 | 24 V DC (自 UA) |
| 电耗量 | 最大 50 mA (每通道) |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 5 V本地总线的供电（UBus）/24 V电源（I/O） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 本地总线 (UBus)/模拟量输入的5 V供电 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 5 V本地总线的供电（UBus）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 24 V电源 (I/O)/模拟量输入 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 24 V电源（I/O）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 模拟量输入/功能性接地 | 500 V AC， 50 Hz， 1 min |
| 连接技术 | |
| 连接名称 | Axioline F插头 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。 |
| 导线连接 | |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| Axioline F插头 | |
| 连接方式 | 直插式连接 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 60 °C |
| 保护等级 | IP20 (未经过UL认证) |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任何位置（无温度衰减） |
LR
核准 ID: LR2480202TA-02PRS
核准 ID: TE/1020/880590/21BSH
核准 ID: 840RINA
核准 ID: ELE008423XGABS
核准 ID: 23-2449604-PDAcULus Listed
核准 ID: E238705
您的優勢
4个模拟双极性输入通道，用于连接电压信号
2，3与4线制连接技术连接的传感器
电压范围：0 V ... 10 V，±10 V，0 V ... 5 V，±5 V
通过同时采样对所有通道进行同步扫描
具有独立的信号路径，通道间的串音衰减较高
具有强大的抗电磁干扰能力
