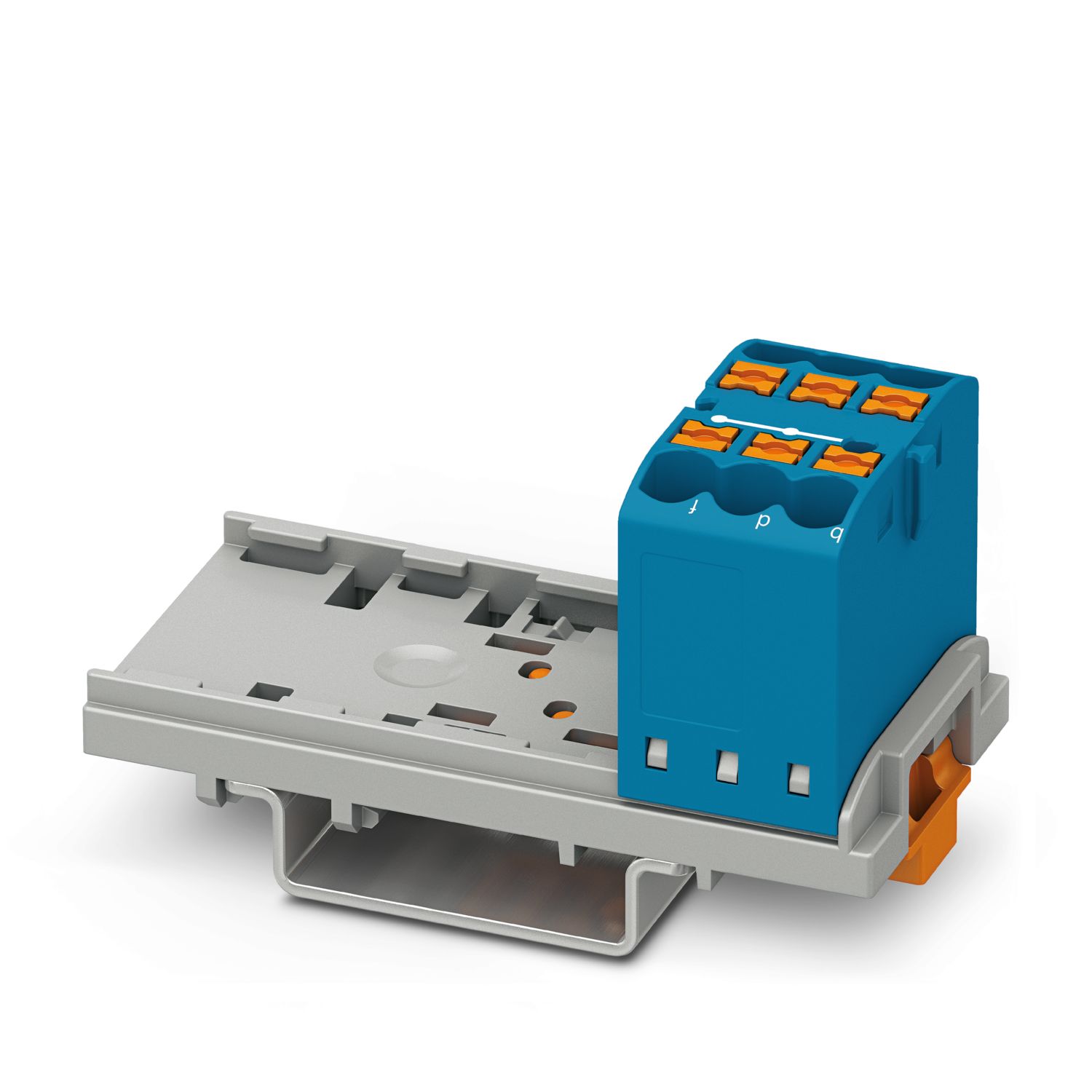

PTFIX 6X2,5-NS35 BU - Bloque para distribución

3273002

Bloque para distribución, Bloque con alineación vertical, tensión nominal: 690 V, corriente nominal: 24 A, número de conexiones: 6, tipo de conexión: Conexión push-in, sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul

Detalles de producto

Observación referente al funcionamiento	los bloques se pueden puentear entre sí mediante el canal de conductores, puentes enchufables adaptados, véanse accesorios
Generalidades
Observación	No debe excederse la corriente de carga máxima de los distintos puntos de embornaje.

Tipo de producto	Borne de distribución
Número de conexiones	6
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	0,77 W

Número de conexiones por piso	6
Sección nominal	2,5 mm²
Sección de dimensionamiento AWG	14
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A3
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,14 mm² ... 4 mm²
Sección de conductor AWG	26 ... 12 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 4 mm²
Sección de cable flexible [AWG]	26 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 2,5 mm²
Corriente nominal	24 A
Corriente de carga máxima	32 A
Corriente suma máxima	48 A
Tensión nominal	690 V
Sección de conexión directamente enchufable
Sección de conductor rígido	0,34 mm² ... 4 mm²
Sección de cable rígido [AWG]	24 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,34 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,34 mm² ... 2,5 mm²

Anchura	28,6 mm
Altura	58,1 mm
Profundidad en NS 15	30,4 mm
Profundidad en NS 35/7,5	32,4 mm

Color	azul (RAL 5015)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	9,8 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 2,5 mm²	0,3 kA
Corriente admisible de corta duración 4 mm²	0,48 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	No

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 35
Valor nominal Fuerza de ensayo	1 N
Resultado	Prueba aprobada
Observación	Si se disponen varios bloques en fila, se recomienda colocar un adaptador de carril DIN debajo el punto de conexión o un elemento de brida entre los bloques.
	En variantes con 6 o 7 conexiones basta con colocar un adaptador para carril en el centro por cada bloque y un elemento de brida por cada dos bloques.
	En caso de uso del adaptador para carril PTFIX-NS35, puede sobresalir como máximo la mitad de un bloque en una fila.
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,14 mm²/0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Resultado	Prueba aprobada

Envejecimiento
Ciclos de temperatura	192
Resultado	Prueba aprobada
Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	30g
Duración del choque	18 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	3273002
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	10 Unidades
Clave de venta	*****
Clave de producto	BEA113
Página del catálogo	Página 441 (C-1-2019)
GTIN	4055626390444
Peso por unidad (incluido el embalaje)	17,02 g
Peso por unidad (sin incluir el embalaje)	17,02 g
Número de tarifa arancelaria	85369010
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	500 V	24 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	300 V	20 A	26 - 12
Usegroup D
	600 V	5 A	26 - 12

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	690 V	24 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	300 V	20 A	26 - 12
Usegroup D
	600 V	5 A	26 - 12

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Hasta un 80 % de ahorro de tiempo gracias a los bloques listos para montar sin puenteado manual

Ahorro de espacio de hasta un 50 % sobre el carril gracias al montaje transversal

Cableado claro gracias a las once variantes cromáticas distintas

Conexión de conductores con ahorro de tiempo gracias a la técnica de inserción directa push-in

Uso flexible mediante montaje sobre carril DIN, montaje directo o adhesión

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
