QUINT4-UPS/24DC/24DC/20/EC - 不间断电源 - 2907076

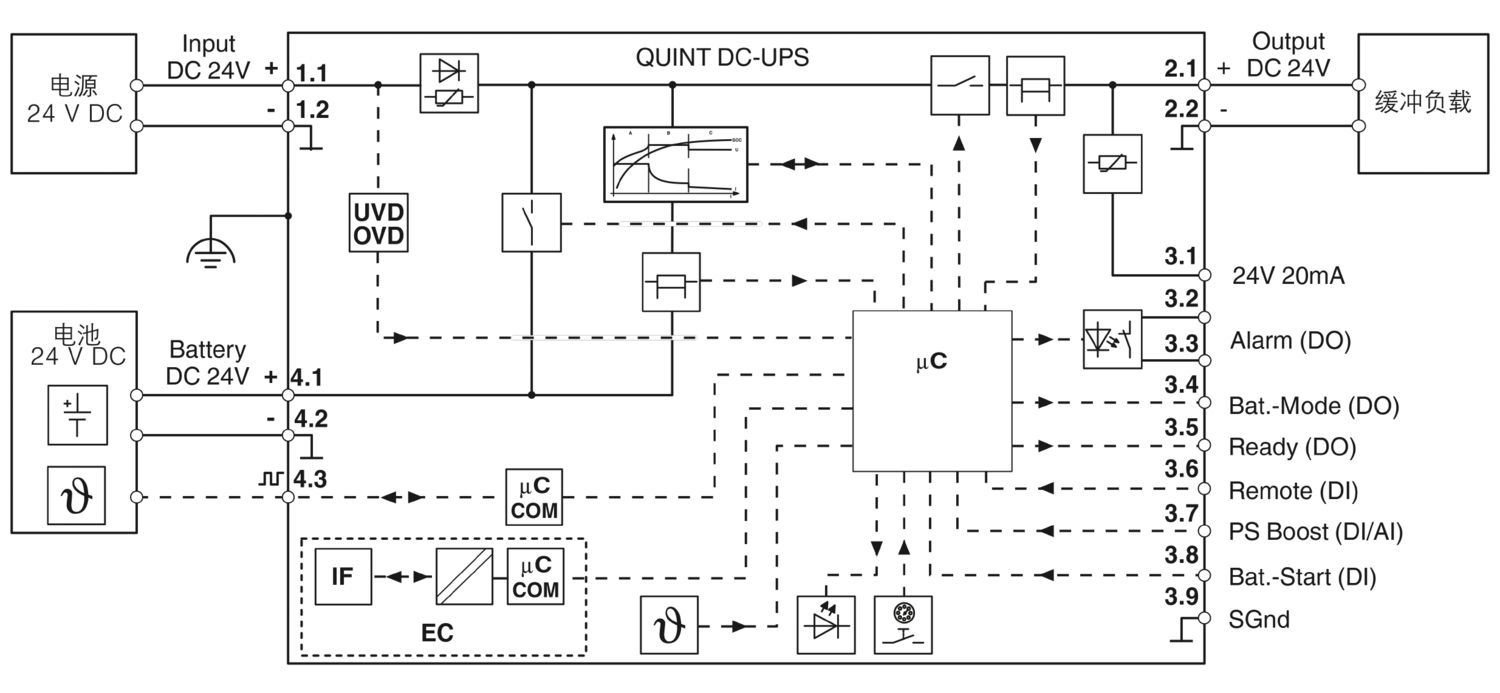

说明

概述	是由德国倍福自动化有限公司（ Beckhoff Automation GmbH ）授权许可的注册商标和获得专利保护的技术。

输入数据

输入电压	24 V DC
输入电压范围	18 V DC ... 30 V DC
输入电压范围		18 V DC ... 32 V DC
最大介电强度	35 V DC
保险丝内部输入	无
电源电压的电压类型	DC
冲击电流	≤ 8 A (≤ 4 ms)
防止极性逆转	是
固定备份阈值	22 V DC
动态触发阈值	> 1 V / 100 ms
吸合时间	最大 3 s
电池运行中的接通时间（电池启动）	8 s
电压压降，输入／输出	0.4 V DC
电流消耗I_N（U_N，I_OUT = I_N，I_charge = 0）	20.1 A
电流消耗I_max（U_N，I_OUT = I_Stat.Boost，I_Charge= max）	31.2 A
电流消耗I_No-Load（U_N，I_OUT = 0，I_charge = 0）	105 mA
电流消耗I_charge（U_N，I_OUT = 0，I_charge = max）	6.1 A
功耗P_N（U_N，I_OUT = I_N，I_charge = 0）	475 W
功耗P_max（U_N，I_OUT = I_Stat.Boost，I_charge = max）	740 W
功耗P_No-Load（U_N，I_OUT = 0，I_charge = 0）	2.6 W
功耗P_charge（U_N，I_OUT = 0，I_charge = max）	148 W

输出数据

效率	典型值 97 %
输出数目	1
防短路保护	是
防空转	是
切换时间	0 ms
USB并联连接	yes, with decoupling modules (to increase the buffer time and for redundancy)
UPS串联连接	否
并联电源存储设备	是，5（注意线路保护）
串联电源存储设备	否
市电供电
输出电压	24 V DC (U_OUT = U_IN - 0.4 V DC)
输出电压范围	18 V DC ... 30 V DC
输出电压范围		18 V DC ... 32 V DC
输出电流I_N	20 A
Static Boost (I_Stat.Boost)	25 A
Dynamic Boost (I_Dyn.Boost)	30 A (5 s)
选择性熔断 (I_SFB)	120 A (15 ms)
输出功率P_OUT（U_N，I_OUT = I_N）	480 W
输出功率P_OUT（U_N，I_OUT = I_stat.Boost）	600 W
电池运行
输出电压	24 V DC (U_OUT = U_BAT - 0.4 V DC)
输出电压范围	19 V DC ... 32 V DC
输出电流I_N	20 A
Static Boost (I_Stat.Boost)	25 A
选择性熔断 (I_SFB)	120 A (15 ms)
输出功率P_OUT（U_N，I_OUT = I_N）	480 W
输出功率P_OUT（U_N，I_OUT = I_stat.Boost）	600 W

储能模块

充电结束	32 V DC
充电结束电压（已对温度进行补偿）	25 V DC ... 32 V DC
充电电流（可组态）	5 A
标称容量（无额外的充电器）	3 Ah ... 100 Ah
最大容量	135 Ah
充电时间	202.5 h
缓冲时间	19 min (12 Ah)
深度放电保护	19.2 V DC
电池技术	VRLA ，VRLA-WTR ，LI-ION
充电特征曲线	IU₀U
IQ-Technology	是
温度传感器	是
温度补偿（可组态）	42 mV/K

连接数据

输入
位置	1.x
导线连接
连接方式	螺钉连接
刚性	0.2 mm² ... 6 mm²
柔性	0.2 mm² ... 4 mm²
柔性带没有塑料套管的冷压头	0.2 mm² ... 4 mm²
柔性带配有塑料套管的冷压头	0.2 mm² ... 4 mm²
刚性 (AWG)	30 ... 10 (Cu)
剥线长度	8 mm (刚性/柔性)
紧固扭矩	0.5 Nm ... 0.6 Nm
螺钉头驱动方式	开槽 L
输出
位置	2.x
导线连接
连接方式	螺钉连接
刚性	0.2 mm² ... 6 mm²
柔性	0.2 mm² ... 4 mm²
柔性带没有塑料套管的冷压头	0.2 mm² ... 4 mm²
柔性带配有塑料套管的冷压头	0.2 mm² ... 4 mm²
刚性 (AWG)	30 ... 10 (Cu)
剥线长度	8 mm (刚性/柔性)
紧固扭矩	0.5 Nm ... 0.6 Nm
螺钉头驱动方式	开槽 L
信号
位置	3.x
导线连接
连接方式	直插式连接
刚性	0.2 mm² ... 1 mm²
柔性	0.2 mm² ... 1 mm²
柔性带没有塑料套管的冷压头	0.2 mm² ... 0.75 mm²
柔性带没有塑料套管的冷压头		0.5 mm² (推荐)
柔性带配有塑料套管的冷压头	0.2 mm² ... 0.75 mm²
刚性 (AWG)	24 ... 16 (Cu)
剥线长度	8 mm (刚性/柔性)
电池
位置	4.x
连接技术
位置标识	4.1 (+)， 4.2 (-)， 4.3 ()
导线连接
连接方式	螺钉连接
刚性	0.2 mm² ... 6 mm²
柔性	0.2 mm² ... 4 mm²
柔性带没有塑料套管的冷压头	0.2 mm² ... 4 mm²
柔性带配有塑料套管的冷压头	0.2 mm² ... 4 mm²
刚性 (AWG)	30 ... 10 (Cu)
剥线长度	8 mm (刚性/柔性)
紧固扭矩	0.5 Nm ... 0.6 Nm
螺钉头驱动方式	开槽 L

接口

接口	EtherCAT®
接口数	2
接线方式	RJ45
支持的协议	CoE
锁紧装置	锁扣
传输原理	Twisted-Pair
特性	Autonegotiation
		Autocrossing
		半双工或全双工
		自动识别
拓扑	环形
拓扑		线性
传输速度	100 Mbps
传输距离	最大 100 m
周期	< 100 µs
访问时间	≤ 2 s
芯套件	Renesas R-IN32M3
电气隔离	是
Device ID	2C5B74_hex
供应商ID	84_hex

信号处理

LED信号
信号类型	DC OK（绿色）
	报警（红色）
	电池模式（黄色）
	SOC（红色，绿色）
	数据（红色，绿色）

产品属性

产品类型	DC UPS
产品系列	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1172000 h (25 °C)
	> 732500 h (40 °C)
	> 373400 h (60 °C)
环保指令	RoHS指令2011/65/EU
	WEEE
	Reach
绝缘特性
保护等级	III (不带PE)
污染等级	2
预期寿命（电解电容器）
时间	192072 h

尺寸

产品尺寸
宽度	40 mm
高度	130 mm
深度	125 mm
深度		125 mm (设备深度（DIN导轨安装式）)
备选安装产品尺寸
宽度	123 mm
高度	130 mm
深度	42 mm
安装尺寸
左侧/右侧安装距离（有效）	5 mm / 5 mm (P_Out ≥50% )
右侧/左侧安装距离（无效）	0 mm / 0 mm (P_Out ≥50% )
右侧/左侧安装距离（有效，无效）	0 mm / 0 mm (P_Out ≤50% )
顶部/底部安装距离（有效）	50 mm / 50 mm (P_Out ≥50% )
顶部/底部安装距离（无效）	40 mm / 20 mm (P_Out ≥50% )
顶部/底部安装距离（有效，无效）	40 mm / 20 mm (P_Out ≤50% )

安装

安装类型	DIN导轨安装
安装位置	可安装在符合EN 60715的垂直导轨NS 35/7.5或NS 35/15上

材料规格

阻燃等级符合UL 94标准（壳体/接线端子）	V0
外壳材料	金属
盖罩型号	不锈钢X6Cr17
侧边组件类型	铝AlMg3

环境和真实条件

环境条件
保护等级	IP20
环境温度（运行）	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
环境温度（存放/运输）	-40 °C ... 85 °C
环境温度（调试类型测试）	-40 °C
最大高度	≤ 4000 m
气候等级	3K3 (EN 60721)
允许的最大相对湿度（运行）	≤ 95 % (25 °C 时，无冷凝)
冲击	18 ms，30g，在每个空间方向（符合IEC 60068-2-27）
振动（操作）	2.3g

标准和规范

超低防护电压
标准标识	超低防护电压
标准/规格	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

认证

UL认证
标识	UL/C-UL Listed UL 61010-1
UL认证
标识	UL/C-UL Listed UL 61010-2-201
UL认证
标识	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
标识	CAN/CSA-C22.2 No. 61010-1-12
CSA
标识	CAN/CSA-IEC 61010-2-201
CSA
标识	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB体系
标识	IEC 61010-1
		IEC 61010-2-201
DNV
标识	Class Guideline DNVGL-CG-0339
注意	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

电磁兼容数据

电磁兼容性	符合2014/30/EU电磁兼容指令
低压指令	符合低电压指令2014/35/EC
噪音排放的电磁兼容要求	EN 61000-6-3
噪音排放的电磁兼容要求		EN 61000-6-4
抗噪的电磁兼容要求	EN 61000-6-1
抗噪的电磁兼容要求		EN 61000-6-2
抗干扰	抗干扰性符合EN 61000-6-1（住宅）、EN 61000-6-2（工业）、EN 61000-6-5（开关设备）、IEC/EN 61850-3（电源）
噪音排放
标准/规范	附加基本标准EN 61000-6-5（开关设备抗干扰性）、IEC/EN 61850-3（电源）
静电放电
标准/规程	EN 61000-4-2
静电放电
触点放电	8 kV (强度测试4)
空气放电	15 kV (强度测试4)
备注	标准 B
高频电磁场
标准/规程	EN 61000-4-3
高频电磁场
频率范围	80 MHz ... 1 GHz
测试场强	20 V/m (强度测试 3)
频率范围	1 GHz ... 6 GHz
测试场强	10 V/m (强度测试 3)
频率范围	1 GHz ... 6 GHz
测试场强	10 V/m (强度测试 3)
备注	标准 A
快速瞬态（脉冲）
标准/规程	EN 61000-4-4
快速瞬态（脉冲）
输入	4 kV (强度测试4 - 非对称)
输出	4 kV (强度测试4 - 非对称)
信号	4 kV (强度测试4 - 非对称)
备注	标准 B
电涌电压负载（电涌）
标准/规程	EN 61000-4-5
电涌电压负载（电涌）
输入	1 kV (强度测试3 - 对称)
输入		2 kV (强度测试3 - 非对称)
输出	1 kV (强度测试3 - 对称)
输出		2 kV (强度测试3 - 非对称)
信号	1 kV (强度测试2 - 非对称)
备注	标准 B
传导干扰
标准/规程	EN 61000-4-6
传导干扰
输入/输出/信号	非对称
频率范围	0.15 MHz ... 80 MHz
备注	标准 A
电压	10 V (强度测试 3)
工频磁场
标准/规程	EN 61000-4-8
频率	16.67 Hz
		50 Hz
		60 Hz
测试场强	100 A/m
附加信息	60 秒
备注	标准 A
频率	50 Hz
频率		60 Hz
频率范围	50 Hz ... 60 Hz
测试场强	1 kA/m
附加信息	3 s
频率	0 Hz
测试场强	300 A/m
附加信息	DC，60 s
标准
标准A	规定限度内的正常操作行为。
标准B	可通过设备自我恢复的操作性能临时性降级。

訂購號	2907076
件數/包裝	1 件數
最低訂購量	1 件數
產品密鑰	CMUI43
目錄頁面	頁碼 321 (C-4-2019)
GTIN	4055626170060
每件的重量（含包裝）	611.5 g
每件的重量（不含包裝）	540 g
關稅稅率代號	85371091
產地	CN

EU RoHS
符合《歐盟 RoHS 物質指令要求》	是
目前已知的豁免	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 產品相關的中國 RoHS 申報表，請參閱各產品下載頁面的「製造商聲明」。所有帶 EFUP-E 標誌的產品，均無中國 RoHS 申報表，且不需要該表。
EU REACH SVHC
《REACH 候選物質附註》（CAS編號）	Diboron trioxide （CAS編號: 1303-86-2）
《REACH 候選物質附註》（CAS編號）		Lead （CAS編號: 7439-92-1）
SCIP	bbc5ef4f-2055-4d35-8e88-2cacb622a1cf
EF3.0 气候变化
CO2e 千克	32.23千克二氧化碳当量
