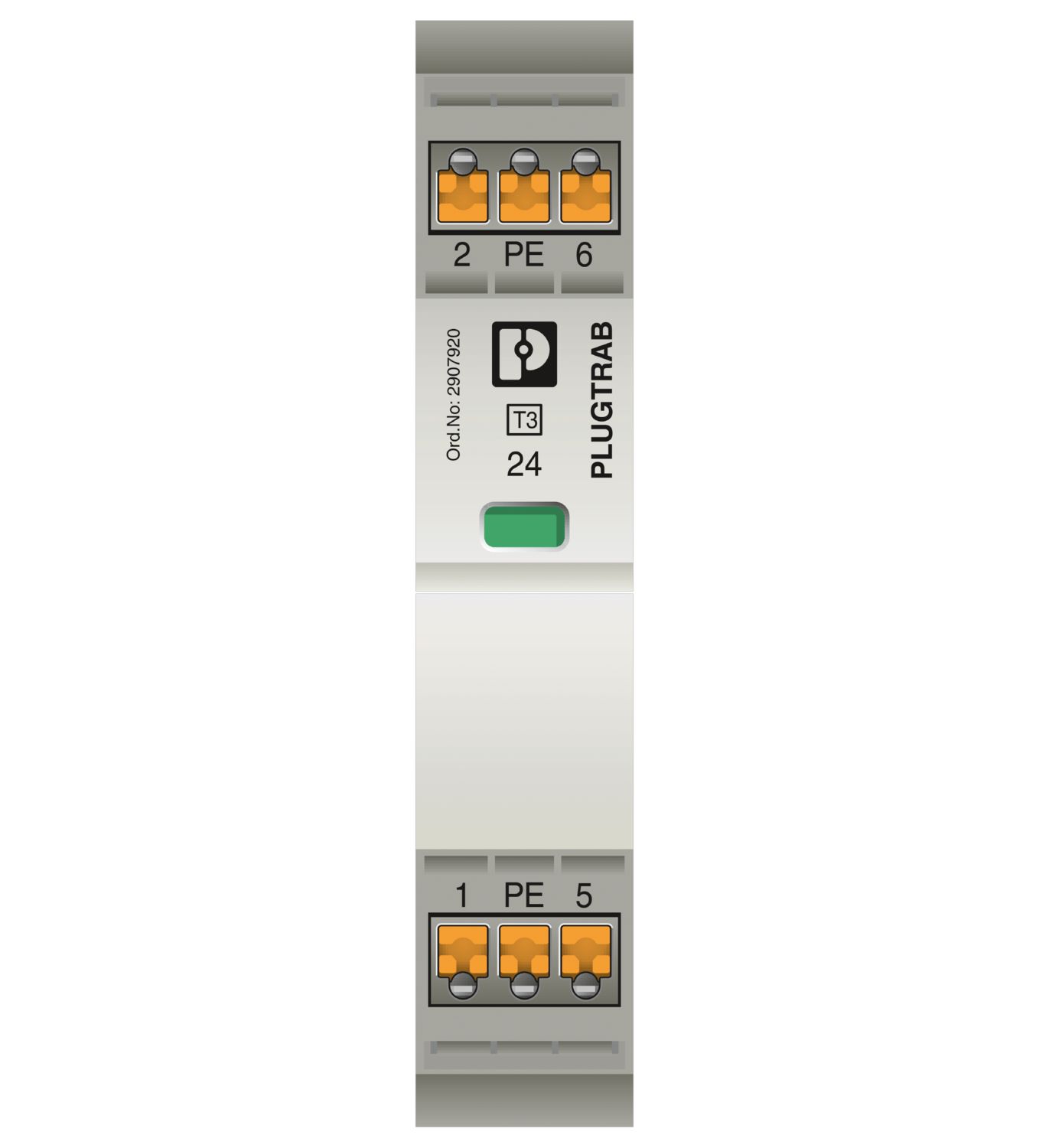

PLT-SEC-T3-24-FM-PT
-
3类电涌保护设备
2907925
3 型电涌保护，包括保护性连接器和底座元件，内置状态指示灯和用于单相电源网络的遥信。额定电压: 24 V AC/DC
產品細節
| 产品类型 | 设备保护 |
| 产品系列 | SEC Family |
| IEC 电源系统 | TN-S |
| 类型 | DIN导轨模块，分体式，可分离 |
| 位数 | 2 |
| 电涌保护故障报警 | 可视状态指示窗口和远程遥信报警触点 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 2 |
| IEC 类别 | III |
| T3 | |
| EN类型 | T3 |
| 端口数目 | One |
| 指示器/远程信号发送 | |
| 连接名称 | 远程遥信报警触点 |
| 切换功能 | 转换触点 |
| 标称工作电压 | 250 V AC |
| 125 V DC (200 mA DC) | |
| 工作电流 | 0.5 A AC |
| 0.5 A DC (75 V DC) | |
| 连接方式 | 直插式连接 |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 尺寸图 |
|
| 宽度 | 17.7 mm |
| 高度 | 101 mm |
| 深度 | 74.5 mm (7.5 mm（含DIN导轨）) |
| 水平针距 | 1 分区 |
| 颜色 (针式连接器) | 浅灰 (RAL 7035) |
| 颜色 (基本元件) | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V-0 |
| 材料的CTI值 | 600 |
| 绝缘材料 | PA 6.6-FR 20 % GF |
| PA 6.6-FR | |
| 外壳材料 | PA 6.6-FR 20 % GF |
| PA 6.6-FR |
| 保护通道 | L-N |
| L-PE | |
| N-PE | |
| 动作方向 | 1L-N & N-PE |
| 额定电压 UN | 24 V AC (TN-S) |
| 额定频率fN | 50 Hz (60 Hz) |
| 最大持续电压Uc | 34 V AC |
| 额定负载电流IL | 26 A (30 °C时) |
| 残流IPE | ≤ 5 µA |
| 待机功耗 PC | ≤ 2.7 mVA (UREF时) |
| ≤ 4.8 mVA (UC时) | |
| 基准测试电压UREF | 27 V AC |
| 标称放电电流In（8/20）µs | 1 kA |
| 组合电涌UOC | 2 kV |
| 电压保护水平Up（L-N） | ≤ 0.2 kV |
| 电压保护水平Up (L-PE) | ≤ 0.6 kV |
| 电压保护水平Up (N-PE) | ≤ 0.6 kV |
| UT下的TOV动作（L-N） | 50 V AC (120 分钟 / 耐受模式) |
| UT下的TOV动作（L-PE） | 50 V AC (120 分钟 / 耐受模式) |
| 响应时间tA（L-N） | ≤ 25 ns |
| 响应时间tA（L-PEN） | ≤ 100 ns |
| 响应时间tA（N-PE） | ≤ 100 ns |
| 额定短路电流ISCCR | 10 kA AC |
| 最大备用保险丝，带有支线接线 | 32 A (gG / B / C) |
| 附加技术数据 | |
| 额定短路电流ISCCR | 0.25 kA DC (DC支线中没有额外的备用保险丝) |
| 5 kA DC (用于20 A gG/B后备保护熔断器) | |
| 最大放电电流 Imax (8/20) µs | 4 kA |
| 标称放电电流In (8/20) µs | 3 kA |
| 残压Ures (L-N) | ≤ 0.16 kV (0.5 kA时) |
| ≤ 0.2 kV (1 kA) | |
| 残压Ures (L-PE) | ≤ 0.35 kV (0.5 kA时) |
| ≤ 0.4 kV (1 kA) | |
| 残压Ures (N-PE) | ≤ 0.35 kV (0.5 kA时) |
| ≤ 0.4 kV (1 kA) | |
| 最大持续电压Uc | 44 V DC |
| 保护通道 | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (遥信触点工作电压 ≤ 250 V) |
| ≤ 6000 m (遥信触点工作电压 ≤ 150 V) | |
| 允许湿度（运行） | 5 % ... 95 % |
| 冲击力（运行） | 30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
| 振动（操作） | 5g (5 ... 500 Hz / 2.5 h / X, Y, Z) |
| 标准/规格 | IEC 61643-11 |
| 注意事项 | 2011 |
| EN 61643-11 | |
| 标准/规格 | EN 61643-11 |
| 注意事项 | 2012 |
| 安装类型 | DIN导轨： 35 mm |
您的優勢
具有最佳能量配合的通用型电涌保护系列产品，从雷电流保护装置到设备防护装置应有尽有
一致的“热”插拔保护模块，易于维护
机械/视觉状态指示灯和遥信触点能够非常出色地提供信息
可以提供螺钉连接和插拔式连接方式，因此可以选用您优选的连接技术
为工业电源提供最大的额外保护，可延长使用寿命并提高系统可用性
