SAC-HZ-5P-M12MS/ 5,0-542 SH BK
-
传感器/执行器电缆
1409583

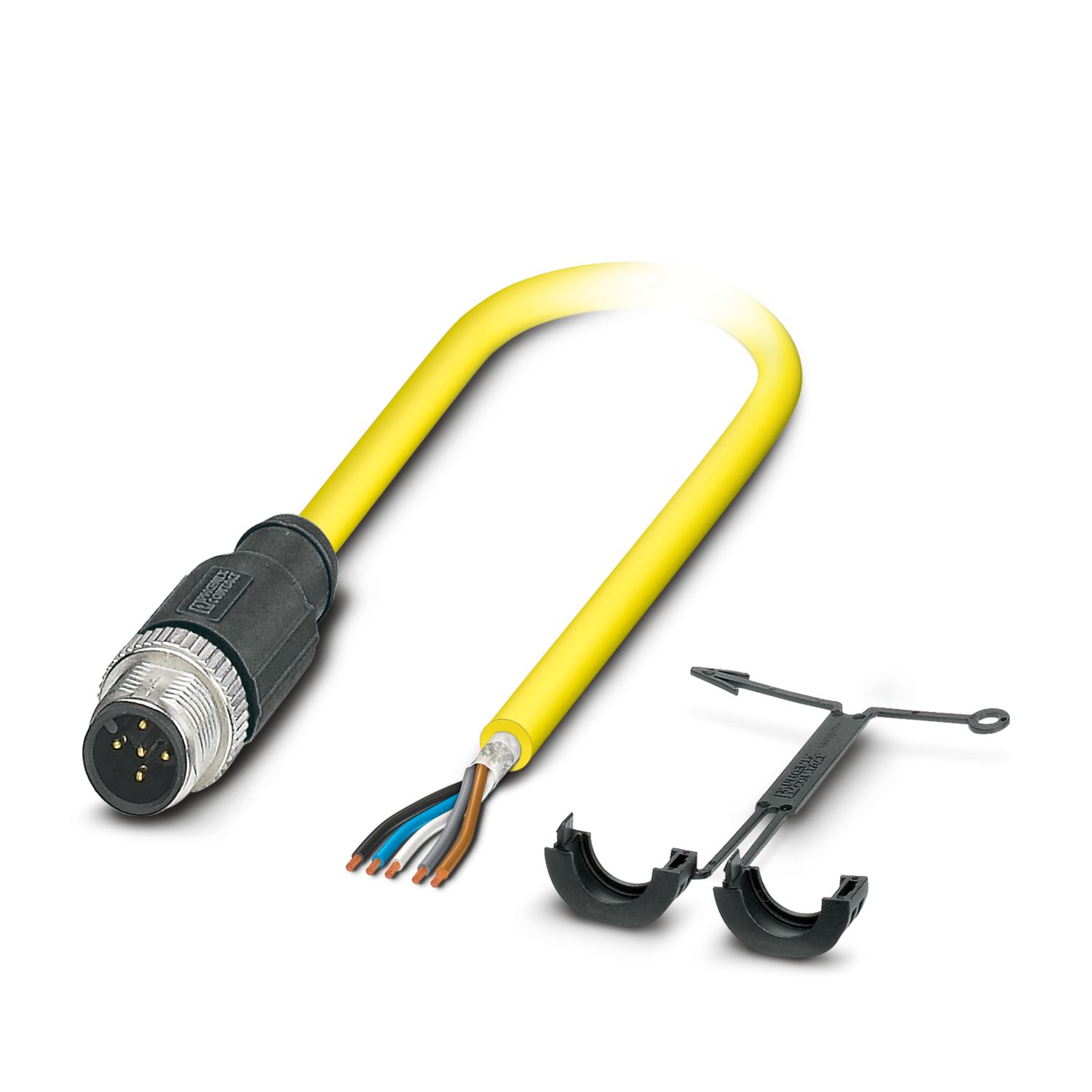

传感器/执行器电缆，5-位置，PVC，黄色，屏蔽，插头 直头 M12，编码: A，与 自由出线，电缆长度: 5 m
產品細節
| 概述 | 这些电缆组件通过UL/cUL认证，适用于I类，2区（CID2）的危险区域。 |
| 产品类型 | 传感器/执行器电缆 |
| 应用 | U.S电缆，用于危险环境 |
| 位数 | 5 |
| 出线口编号 | 1 |
| 屏蔽 | 有 |
| 编码 | A |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 3 |
| 阻燃等级，符合UL 94 | HB |
| 密封材料 | NBR |
| 夹具本体材料 | TPU，阻燃性高，具自熄灭性质 |
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 螺钉连接材料 | 锌铸，镀镍 |
| 外护套，材料 | PVC |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 48 V AC |
| 60 V DC | |
| 额定电流IN | 4 A |
| 状态显示 | 无 |
| 状态显示 | 否 |
| 导线连接 | |
| 紧固扭矩 | 0.4 Nm (M12插头式连接器) |
| 连接1 | |
| 类型 | 插头 直头 M12 |
| 防插错编码类型 | A |
| 连接2 | |
| 类型 | 自由出线 |
| 电缆长度 | 5 m |
| PVC 黄色 105 °C [542] | |
| 尺寸圖 |
|
| 电缆重量 | 57 kg/km |
| UL AWM | 2517 (105 °C / 300 V) |
| 位数 | 5 |
| 屏蔽 | 有 |
| 光缆类型 | PVC 黄色 105 °C [542] |
| 导线结构 信号线 | 7x 0.25 mm |
| AWG，信号线 | 22 |
| 线径，包括绝缘层 | 1.27 mm ±0.03 mm |
| 电缆外径 | 5.90 mm ±0.2 mm |
| 外护套，材料 | PVC |
| 外护套，颜色 | 黄色 |
| 导线材料 | 镀锡铜绞线 |
| 填充层材料 | PP |
| 导线绝缘材料 | PVC |
| 单线，颜色 | 棕色，蓝色，黑色，白色，灰色 |
| 总绞线 | 5根线芯绞合在填充线芯上 |
| 光缆屏蔽盖板 | 85 % |
| 最大导线电阻 | 最大 50.5 Ω/km (20 °C) |
| 绝缘电阻 | ≥ (550 M Ohms/m @ 500V) |
| 额定电压，电缆 | 300 V |
| 最小弯曲半径，活动安装 | 12 x D |
| 最小弯曲半径，移动式安装 | 71 mm |
| 阻燃 | FT4 |
| 其它防护功能 | 防紫外线 |
| 特殊性质 | UL标准PLTC和ITC |
| 环境温度（运行） | -30 °C ... 105 °C (电缆，固定式安装) |
| -5 °C ... 105 °C (电缆，活动式安装) | |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 | |
| 环境温度（运行） (孔式连接器/针式连接器) | -25 °C ... 90 °C (针式/孔式) |
| 一致性/认证 | |
| UL，美国／加拿大 | Class I, Div. 2, Groups A, B, C, D |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-101 |
