UL认证
核准 ID: E468743| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | - 14 |
cUL Listed
核准 ID: E468743| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | - 14 |

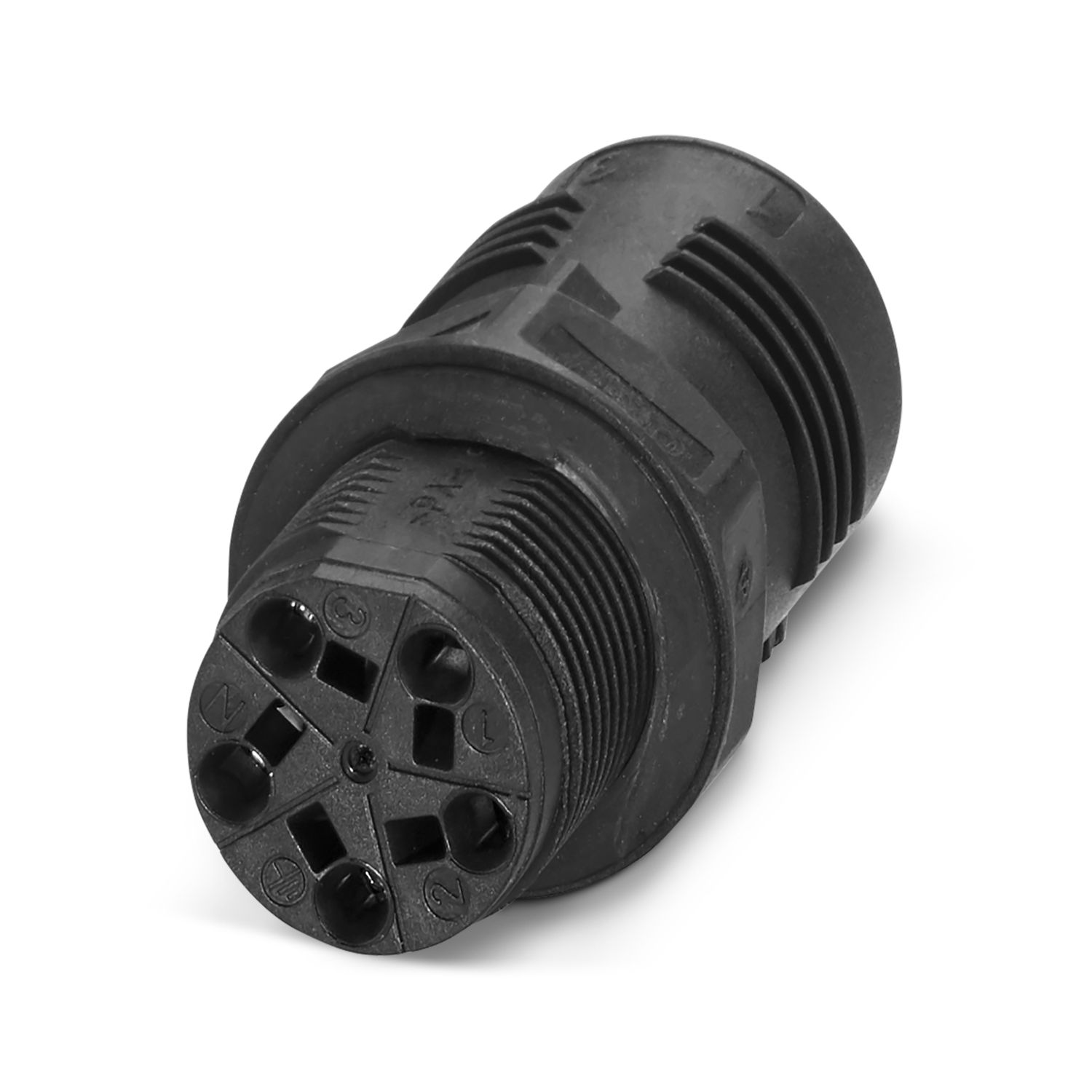

QPD W 4PE2,5 M25 DT BK
-
穿板式连接
1140026
穿板式连接，接线方式: 直插式连接，位数: 4+PE， M25，针式插头，1 mm2 ... 2.5 mm2，690 V，20 A，PA，黑色，不带QUICKON螺母，编码: 已编码，电缆外径: 6 mm ... 11 mm
此產品需要其他產品才能運作。
必要的附件
產品細節
| 产品类型 | 穿板式连接 |
| 产品系列 | QPD |
| 类型 | QPD 5x2,5 |
| 位数 | 5 |
| 连接图表 | 4+PE |
| 位置标记 | 1，2，3，N，PE |
| 连接量 | 10 |
| 每位接线数目 | 1 |
| 编码 | 已编码 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 连接技术 | |
| 连接方式 在设备端 | 直插式连接 |
| 具有相同横截面尺寸的导线之间的连接频率 | 最大 10 |
| 10 | |
| 导线连接 | |
| 导线横截面 灵活 | 1 mm² ... 2.5 mm² |
| 导线横截面 刚性 | 1 mm² ... 2.5 mm² |
| 可连接导线横截面AWG | 16 ... 14 |
| 紧固扭矩 接头螺母 | 10 Nm |
| 紧固扭矩 锁紧螺母 | 5 Nm |
| 扳手尺寸 接头螺母 | 27 mm |
| 扳手尺寸 锁紧螺母 | 30 mm |

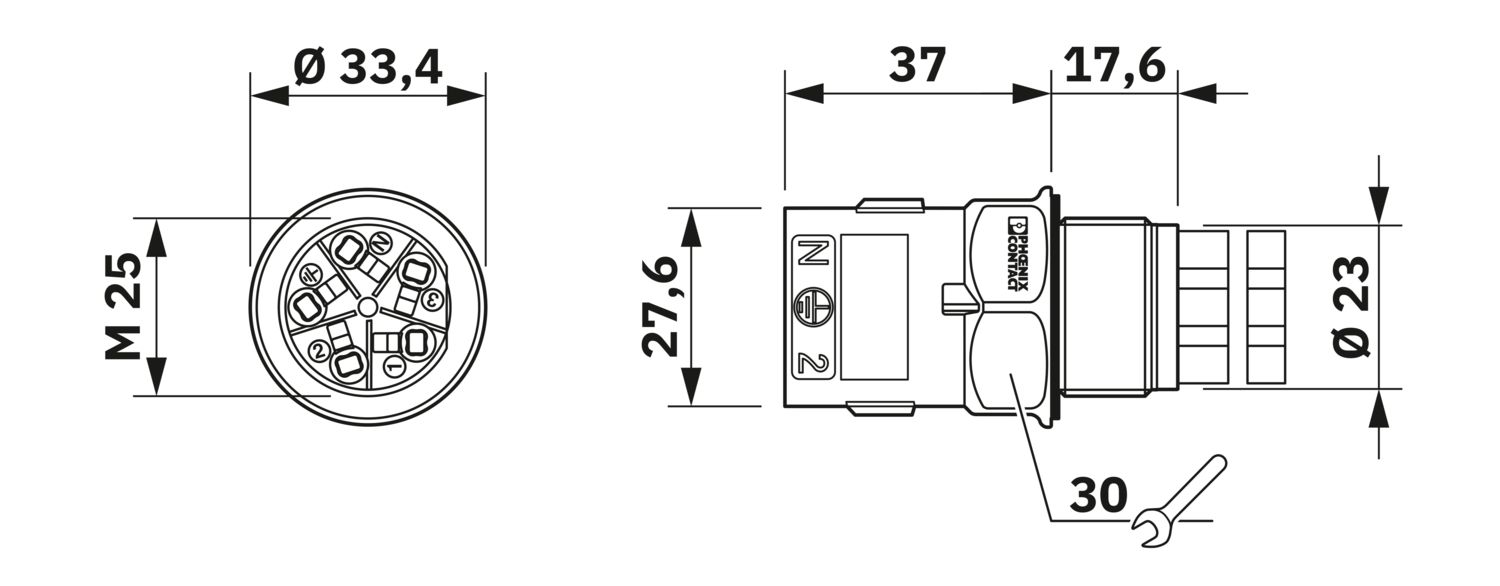

| 尺寸图 |
|
| 宽度 | 34.6 mm |
| 高度 | 34.6 mm |
| 长度 | 53 mm |
| 直径 | 34.6 mm |
| 扳手尺寸 | 27 mm |
| 用于安装的扳手尺寸 | 27 mm |
| 额定电涌电压(II/2) | 8 kV |
| 额定电涌电压(III/2) | 8 kV |
| 额定电涌电压(III/3) | 6 kV |
| 额定电流 | 20 A |
| 接触电阻 | < 3 mΩ |
| 额定电压(II/2) | 1000 V |
| 额定电压(III/2) | 1000 V |
| 额定电压(III/3) | 690 V |
| 额定电压 UN | 690 V AC |
| 690 V DC | |
| 额定电流IN | 20 A |
| 机械参数 | |
| 插／拔周期 | 最大 50 |
| 颜色 | 黑色 (RAL 9005) |
| 标识材料 外壳 | PA |
| 标识材料 触点 | Cu |
| 标识材料 触点表面 | 镀银 |
| 阻燃等级，符合UL 94 | V0 |
| 导线绝缘材料 | PVC/PE/TPE/橡胶 |
| 电缆外径 | 6 mm ... 11 mm |
| 线径包括绝缘层 | 2 mm ... 3.8 mm |
| 单根导线的剥线长度 | 12 mm |
| 位置标记 | 1，2，3，N，PE |
| 安装类型 | 板前安装 M25 |
| 组装说明 | 用于带套管的2.5 mm²电缆，仅可使用CRIMPFOX 10S压线钳（1212045）及方形压接口。 不得使用CRIMPFOX 6H六角压线钳（1212046），因为对角上的直径过大。 |
| 环境条件 | |
| 保护等级 | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| 未插入时具有防触摸保护 (IP2X) | |
| 冲击强度 | IK07 |
| 环境温度（运行） | -40 °C ... 100 °C |
| 导线连接时的温度 | -5 °C ... 50 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
您的優勢
创新且省时——QUICKON速联技术，现场连接时最多可节省80 %的时间
一贯的坚固：具备IP68/IP69K和IK07防护等级的壳体可在多种场合中应用
高效 ——使用穿板式连接器，无需为了连接电缆而拆开设备
