UL认证
核准 ID: FILE E 335024| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 30 V | 0.5 A |
cUL Listed
核准 ID: FILE E 335024| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 30 V | 0.5 A |
NBC-M12MSX/10,0-94F/R4AC
-
网络电缆
1407474
网络电缆，Ethernet CAT6A (10 Gbps)，CC-Link IE CAT6A (10 Gbps)，8-位置，PUR 无卤素，水蓝 RAL 5021，屏蔽 (Advanced Shielding Technology)，插头 直头 M12，编码: X / IP67，与 插头 直头 RJ45 / IP20，电缆长度: 10 m
產品細節
| 概述 | 其他可采用不同电缆类型和不同电缆长度的产品请见附件部分 |
| 产品类型 | 预安装数据电缆 |
| 应用 | 标准 |
| 传感器类型 | Ethernet |
| 位数 | 8 |
| 屏蔽 | 有 |
| 编码 | X |
| 总线系统 | Ethernet |
| 信号类型/分类 | Ethernet CAT6A， 10 Gbps |
| CC-Link IE CAT6A， 10 Gbps |
| 状态显示 | 无 |
| 状态显示 | 否 |
| 额定电压 UN | 48 V AC |
| 60 V DC | |
| 额定电流IN | 0.5 A |
| 传输介质 | 铜缆 |
| 传输特征（类别） | CAT6A |
| 连接1 | |
| 尺寸圖 |

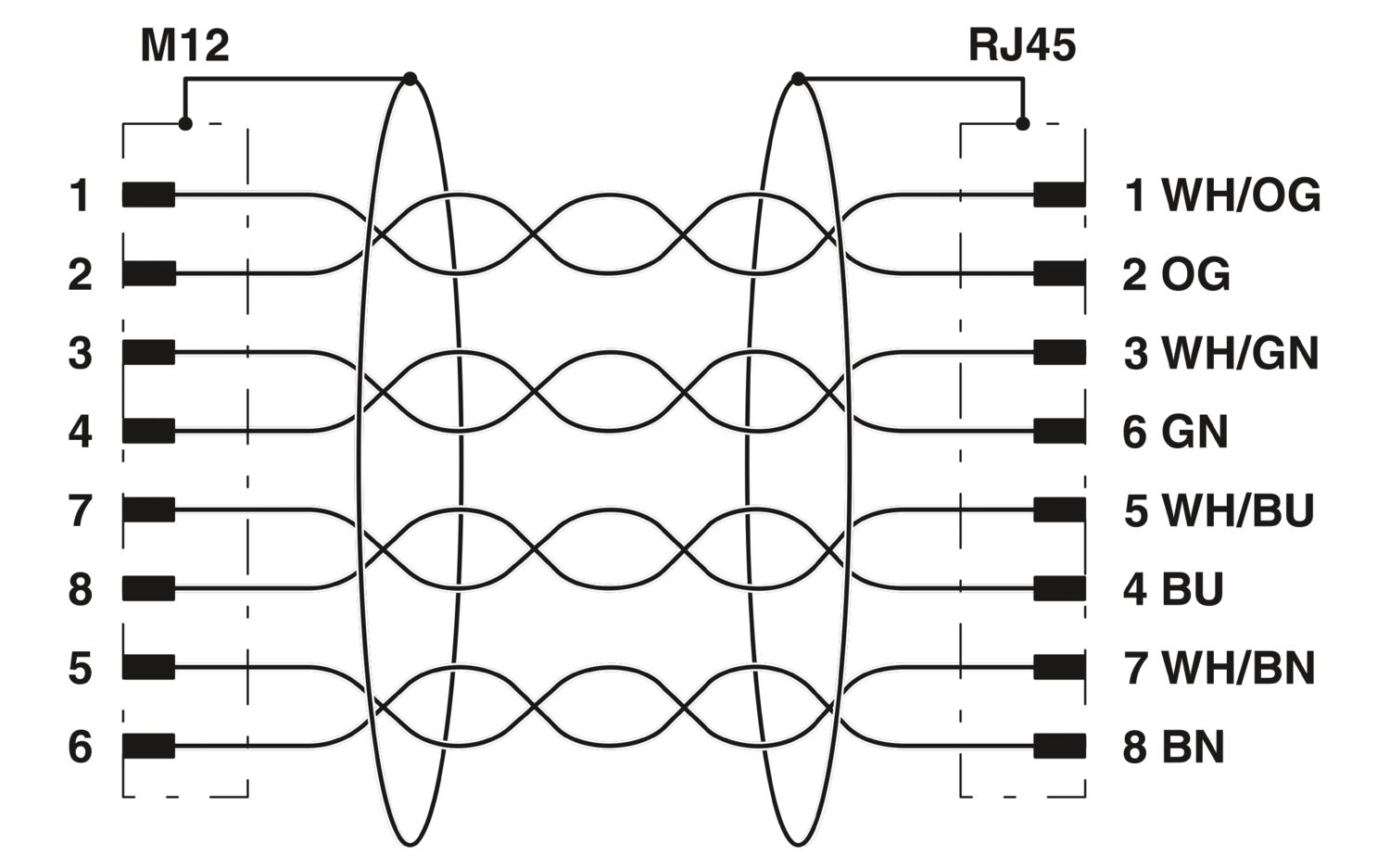

M12针式连接器引脚分配，8芯，X编码，插头侧视图
|
| 型号 | M12 插头， 直头， 8-位置， 屏蔽 (Advanced Shielding Technology)， 防插错编码: X |
| 位数 | 8 |
| 屏蔽 | 有 |
| 屏蔽 | Advanced Shielding Technology |
| 信号类型/分类 | Ethernet CAT6A， 10 Gbps |
| CC-Link IE CAT6A， 10 Gbps | |
| 插／拔周期 | ≥ 100 |
| 绝缘电阻 | ≥ 100 Ω |
| 过电压等级 | II |
| 污染等级 | 3 |
| 紧固扭矩 | 0.4 Nm (M12插头式连接器) |
| 标识材料 触点 | CuZn |
| 标识材料 插针表面 | Ni/Au |
| 标识材料 插芯 | PA 6.6 |
| 标识材料 螺钉连接 | 压铸锌，镀镍 |
| 标识材料 抓握部分 | TPU，阻燃性高，具自熄灭性质 |
| 标识材料 密封件 | FKM |
| 阻燃等级，符合UL 94 | V0 |
| 保护等级 | IP65 |
| IP67 | |
| 环境温度（运行） | -25 °C ... 85 °C |
| 标准标识 | M12 针式插头连接器 |
| 标准/规程 | IEC 61076-2-109 |
| 连接2 | |
| 尺寸圖 |
RJ45针式连接器引脚分配
|
| 型号 | RJ45 插头， 直头， 8-位置 |
| 位数 | 8 |
| 信号类型/分类 | Ethernet CAT6A， 10 Gbps |
| CC-Link IE CAT6A， 10 Gbps | |
| 插／拔周期 | ≥ 750 |
| 绝缘电阻 | ≥ 100 Ω |
| 过电压等级 | I |
| 污染等级 | 2 |
| 标识材料 触点 | CuSn |
| 标识材料 插针表面 | Ni/Au |
| 标识材料 插芯 | PC |
| 标识材料 壳体 | PA |
| 颜色 (外壳) | 灰色 |
| 阻燃等级，符合UL 94 | V2 |
| 保护等级 | IP20 (RJ45连接器) |
| 环境温度（运行） | -25 °C ... 60 °C |
| 电缆长度 | 10 m |
| 以太网10 Gbit [94F] | |
| 尺寸圖 |
|
| UL AWM | 21238 (80 °C / 600 V) |
| 位数 | 8 |
| 屏蔽 | 有 |
| 光缆类型 | 以太网10 Gbit [94F] |
| 导线结构 | 4x2xAWG26/7; S/FTP |
| AWG，信号线 | 26 |
| 导线横截面 | 4x 2x 0.14 mm² |
| 线径，包括绝缘层 | 1 mm ±0.05 mm |
| 电缆外径 | 6.40 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 水蓝 RAL 5021 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | 发泡聚乙烯 |
| 单线，颜色 | 白色/蓝色-蓝色、白色/橙色-橙色、白色/绿色-绿色、白色/棕色-棕色 |
| 双绞线 | 2根线为一对 |
| 总绞线 | 4对线芯 |
| 光缆屏蔽盖板 | 70 % |
| 绝缘电阻 | ≥ 500 MΩ*km |
| 回路电阻 | ≤ 290.00 Ω/km |
| 波阻抗 | 100 Ω ±5 Ω (100 MHz) |
| 额定电压，电缆 | ≤ 100 V |
| 线芯测试电压／线芯 | 2000 V (50 Hz，1 min) |
| 线芯测试电压／屏蔽 | 2000.00 V (50 Hz，1 min) |
| 最小弯曲半径，固定安装 | 4 x D |
| 最小弯曲半径，活动安装 | 8 x D |
| 最小弯曲半径，固定式安装 | 26 mm |
| 最小弯曲半径，移动式安装 | 51 mm |
| 无卤素 | 符合IEC 60754-1 |
| 阻燃 | 符合IEC 60332-1-2 |
| 符合UN ECE-R 118.03标准 | |
| 根据CSA C 22.2 No. 210-FT1 | |
| 阻油性 | 符合DIN EN 60811-404标准 |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) |
| -20 °C ... 80 °C (电缆，活动式安装) | |
| 环境条件 | |
| 保护等级 | IP65 (M12插头式连接器) |
| IP67 (M12插头式连接器) | |
| IP20 (RJ45连接器) | |
| IP67/IP20 | |
| M12 | |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-109 |
